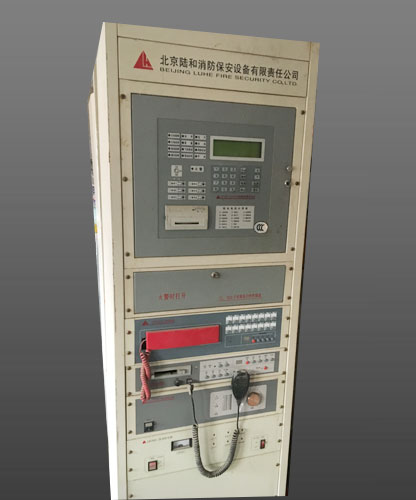

一、系统设计安装要求

1. 各类探测器及手动报警按钮的分布应依照GB50116-98《火灾自动报警系统设计规范》进行设计安装。

2. 在本系统中的信号线必须使用≥RVS－2×1.0mm²的双绞线，24V电源线应使用≥RVS－2×1.5mm²以上的双绞线，并且必须保证导线的耐压等级在交流500V以上。当接线过长时，需适当加粗线径。

3. 系统各回路中所接负载的数量及接线方法均参照《火灾自动报警控制系统设计应用说明书》及《JB－QB/LH160火灾报警控制器使用说明书》。

4. 控制器与外部设备连接时，导线在机内的走线尽可能短。

5. 控制器的容量设置应与工程要求相匹配，用户需根据使用容量向公司订制不同容量的控制器，若工程中所接负载超过控制器容量，系统将停止检测。

二、工程调试大纲

1、调试前的检查

1.1 控制器机箱及穿线金属管应良好接地。

1.2 设备与负载接线测试完毕后，在未加任何负载时对信号线进行校验，检测时将两总线短接后用500V兆欧表检测两总线对地电阻应＞20MΩ（不允许将500V兆欧表接在两总线之间测量及带载测量）。

1.3 回路满载时，用万用表测两线间电阻应＞200KΩ，两总线之间不能短路，两总线与其它线路及大地（铁管）之间也不能短路。

1.4 校验完成之后，开启电源，应先用万用表直流档量主电路板各回路输出电压为24.0～26.0V间。

2、功能设置方法

2.1) 打印设置

＊主画面下，按“功能”后，再按“＊”，系统进入打印设置画面，选择要打印的内容，按与内容对应的数字，让此内容处于“开”的状态。若在监控画面下转入主画面，须按“功能”键再按“辅助”键再进行相关设置。如图一所示：

图  一

2．2）探测器自动设置

由于回路所接的负载量较大，尤其是探测器的数量较多时，采用手动设置较慢且易出现误差，采用自动设置目的就是快查使各回路中已正确拨码的探测器通过通讯的方式自动进入控制器的内存，从而达到对负载的登记作用。

例如：A回路中接30个探测器，B回路中接80个探测器(探测器地址准确)，操作如图二所示：

图  二

2．3）探测器手动设置

在某些特定情况下，回路中的探测器设置要求手动设置，而不会影响控制器其它方面的设置，应当先选择好要设置的区号，然后选择其对应的状态。

例1：要将A096号探测器打开即设置在正常监控状态下，操作如下图三所示：

图  三

例2：要在上面画面的基础之上，将B104打开即设置在正常监控状态下。操作如图四、五所示：

方法一：

图  四

方法二：

图  五

注:在设置(查询)过程中每按两次“功能”＋ “△”或“▽”区号将向上或下移动一个区,每按一次“功能”＋ “△”或“▽”地址号将向下或上移十个.

2．4）探测器手动关闭

例如：现将A096号探测器进行关闭。若要关闭其它探测器，则须按探测器手动设置的方法，先找到区号，后进行关闭设置。如图六所示：

图  六

2．5）探测器隔离

工程中为了便于调试或维修，须将某些探测器与整个系统隔离，以保证系统正常工作。操作方法如图七所示：

例1、 将A000号探测器隔离：

图  七

注：若是区号比较大的，可利用“2.3”节例2中的两种查找方法：先找到要设置的区号后，按确认键选择状态，“开”、“隔离”、“关”。

2．6）探测器设置查询

整个系统的探测器设置完之后，画面会显示打开的探测器总数，要想知道具体某一个探测器的状态可以根据“2.3”例2中两种方法进行查询；若要查询所有在线监控的探测器的区号，在探测器手动设置界面可以直接利用“△”/“▽”键进行查询（图八），或按“功能”＋“0”再按“△”/“▽”在查询方法方式下进行查询（图九）。

例如：查询A回路的30个探测器各自的地址号哪些在打开状态。操作如图八所示：

图  八

连续按“▽”键，可查找A回路中所有在“开”状态的探测器，或利用图九所示方法查询：

图  九

2．7）中文地址的编制

LH160火灾报警控制器采用六位中文地址显示，每一位地址可以用汉字也可以用字符或数字来表示，每一个地址的内容均可由四位键盘数字组成 ，选定位置后，按照汉字表查找想要输入的汉字，按四位数字键便可在此位置显示相应的内容。

例1：请给AO05输入中文地址：总经理办公室

查汉字表：总：0070  经：3218  理：4074  办：1081  公：0008  室：0111

图  十

例2：请给A01a输出模块编制中文地址：卷帘门半降：

卷：0188  帘：0189  门：0190  半：0191  降：0192

图十一

注：当有的汉字输入错误时，可按＃“＃”键，移动光标至错误字位置，然后输入正确的四位数字，则新输入的汉字将覆盖错误的汉字。

2．8）输出模块开关设置

当回路中有联动设备时，需要有输出模块来联动联接，则就要求控制器对输出模块进行有关功能的控制。比如：虚拟、取反、脉冲等，实现所有功能的前提是输出模块必须在控制器的正常监视状态下。

设置方法如下：

先将画面转至模块设置，然后选择要设置的区号，按“＊”键移动光标至“开关”位置，按“确定”后，在“开关”下方有“＊”指示，表示该区号下的输出模块处于控制器的监控。

例1：将A01a输出模块进行开关设置，如图十二所示：

图十二

注：设置画面中的“开关”状态下有“＊”时，表示A01a输出模块处于控制器的监控之下，无“＊”表示控制器不对其监控。连续按“确认”键，“＊”号交替出现。

例2：将B07b输出模块进行开关设置，如图十三所示：

图十三

注：上述操作的两次“功能”＋“▽”或“△”、一次“功能”＋“△”或“▽”请参考“2.3”节例2方法二。或者先将光标移至“区号”位置，再采用其方法一的步骤输入“2”、“0”、“7”、“1”，再将光标移至“开关”状态，按“确定”。双动模块的设置与单动设置一样。

2．9）输出模块隔离

为了调试和维修时不影响正常监控，可以暂时将输出模块进行隔离，被隔离的输出模块不执行对其的指令，也不返回其状态信息。

方法：在输出模块的设置画面下，先利用“功能”＋“▽”或“△”键选中要隔离的区号，再将光标移至“隔离”位置，按“确定”键后，在“隔离”下出现“＊”后，表示该区号的输出模块被隔离。

例如：将A01a输出模块隔离，如图十四所示：

图十四

2．10）输出模块取反

输出模块取反功能是针对输出模块的回答而设计的，由于工程中情况千变万化，在输出模块不动作时，也可能是有被控设备有回答信号,为此让控制器不受此回答信号影响，先将其取反。即有回答认为无回答，无回答认为有回答，等到正常时再将其恢复。便于工程调试。

2．11）输出模块虚拟

输出模块虚拟功能是为了弥补单个逻辑设置画面不够用的不足而设计的，当某一个输出模块的启动逻辑过长时，可以任意虚拟一个输出模块，将部分逻辑写入其中，当另外模块用到此逻辑时，便可用被虚拟输出模块的区号来代替，而虚拟模块本身没有实际意义，即不会报故障或动作。（具体设置方法见“输出模块虚拟逻辑设置”）

2．12）输出模块脉冲

脉冲功能是在输出模块动作后，约3秒左右，输出模块停止动作以节约系统24V供电电源，主要在脱扣切电时使用。

具体设置方法请参照“输出模块隔离”的设置方法，先将光标移至“脉冲”，后按“确定”。

2．13）输出模块自动功能设置

自动功能是指示该输出模块所控制外设的启动方法，即手动或自动。若“自动”下有“＊”表示该输出模块满足逻辑后，能自动将外部设备启动;若“自动”下无“＊”

表示该输出模块满足逻辑后，只会在监控画面下有“请求”，切想启动所控制的外部设备，必须手动启动。

具体设置方法请参照“输出模块隔离”的设置方法，先将光标移至“自动”后按“确认”。

2．14）输出模块逻辑功能设置

联动逻辑是连接报警点与联动设备的途径，在设置过程中，回路中的输出设备都应有相应的启动逻辑，即逻辑地址＝启动逻辑，只要满足逻辑，相应的输出设备将会有请求或者动作，准确可靠的编程功能才能满足当今工程的需要。

  操作对照表（表一）

表  一

在编程过程中要移动光标可以有两种方法，即,向前移动和向后移动，向前移动按“＃”，向后移动按“＊”，每按一次走一个位置；按“功能”＋“＃”向前移动10个位置，按“功能”＋“＊”向后移动10个位置，光标在哪个位置，输入后的字符在哪个位置显示。

在编程过程中，逻辑的基本单位是逻辑单元，如：TA000就是一个逻辑单元，复杂的逻辑可以由许多逻辑单元经过有限次复合而成，而且可以根据需要设计适当的逻辑。

逻辑单元的第一个字母表示该逻辑的种类：T－探测器做逻辑    M-模块动作做逻辑

R－模块回答做逻辑    J-继电器做逻辑

逻辑单元的第二个字母表示回路代码，可以是A－H；后面三位数字可以是000~127任意一个数字；而R、M后面为1－31任意数字。

①一般逻辑

由一个报警点控制的逻辑

例如： 逻辑地址A01a(A回路1号模块动作1)＝启动逻辑TA002（A回路2号探测器报火警），如图十五所示。

图十五

表示A回路工1号探测器报火警则模块A01a启动（a表示模块动作1）。

方法：上面的步骤已经把TA002启动逻辑写入到A01a输出模块中。

若想将逻辑取消一个字符，只要将光标移到要取消的字符所在位置，按“取消”，则光标位置上的一个字符消失，如图十六所示：

图十六

若想将此输出模块的所有逻辑均取消，除了可以按照上面方法一一取消外，也可以按“功能”＋“取消”将该逻辑全部取消。（小心使用）

例如：把TA002的逻辑全部取消，如图十七所示：

图十七

②与逻辑

与逻辑是表示其所有项都满足才能使联动设备动作，为了增加输出设备动作的可靠性，所以在编程时需要用与逻辑。

例如：在模块MA01a下输入： TA000＊TA001

表示模块MA01a的启动逻辑是A区000号各与001号相与，即000号和001号均报火警后模块MA01a便可动作。输入方法跟上例一样。

③或逻辑

或逻辑是表示其中任一项满足要求即能使联动设备动作。

例如：在模块MA02a下输入：TA002+TA003

表示模块MA02a的启动逻辑是A区002号和003号相或，即002号和003号其中一个报火警后模块MA02a便可动作。

④与或逻辑

与或逻辑是逻辑与和逻辑或的综合，可根据具体情况编程。

例如：在模块MA03a下输入：TA001＊TA002＋TA003或（TA001＊TA002）＋TA003

表示A回路的003号探测器报火警或者A回路的001号和002号探测器均报火警两种情况均能使模块MA03a启动。

注意：上面与、或逻辑没有优先级别，如想使用某个逻辑优先，可加小括号进行。

例：在模块MA03a下输入： TA001＊（TA002＋TA003）或（TA001＋TA002）＊（TA002＋TA
