火灾自动报警及联动控制系统

分类: 发布时间:2020-03-07 10:03:41 84次浏览

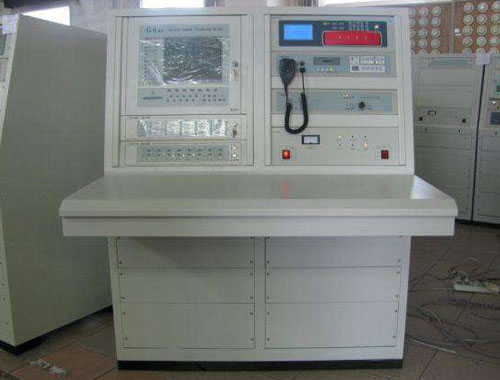

火灾自动报警及联动控制系统设计说明

(一)GST系列火灾自动报警及消防联动控制系统特点

GST系列火灾自动报警及消防联动控制系统,是海湾安全技术有限公司研制的高科技消防电子产品,本系列产品具有如下主要特点:




(1)火灾探测器智能化:每只探测器内均安装有一只单片计算机,探测器上电后计算机可对传感器采集到的环境参数(烟雾、水气、粉尘等)信号进行分析判断,并向火灾报警控制器传送正常、火警、污染、故障等状态信号,极大降低误报。探测器智能化后可大大减少普通火灾报警系统中探测器与控制器之间的信息传输量,进一步提高了火灾报警系统的可靠性。另外,智能型光电感烟及电子感温探测器可实现电子编码及离线特性检查,方便安装、调试及维修。

(2)火灾报警控制器智能化:火灾报警控制器采用大屏幕汉字液晶显示,清晰直观。除可显示各种报警信息外,还可显示各类图形。报警控制器可直接接收火灾探测器传送的各类状态信号,通过控制器可将现场火灾探测器设置成信号传感器,并对传感器采集到的现场环境参数信号进行数据及曲线分析,为更准确的判断现场是否发生火灾提供了有利的工具。

(3)报警及联动控制系统全功能化:控制器采用内部并行总线设计,积木式结构,容量扩充简单方便。系统可采用报警联动共线式布线,也可采用报警和联动分线式布线,适用于目前各种报警系统的布线方式,彻底解决了变更产品设计带来的原设计图纸改动的问题。各类控制器全部通过GB 4717及GB 16806双项标准检验。

(4)探测器与控制器采用无极性信号二总线技术,整个报警系统的布线极大简化,便于工程安装、线路维修,降低了工程造价。系统还设有总线故障报警功能,随时监测总线工作状态,保证系统可靠工作。

(5)控制器内设有Watchdog功能,由外界强电磁干扰造成的系统程序混乱,可自动恢复正常运行。各种探测器本身采用了相应的抗干扰措施,多方面降低了误报率。

(6)可随时通过输入密码对系统内任意探测器进行开启、关闭及报警趋势状态检查操作,并根据现场情况对探测器的灵敏度进行调节。

(7)交、直流两用供电系统,交流掉电时,直流供电系统可自动导入,以保证控制器运行的连续性。

(8)报警控制器可自动记录报警类别、报警时间及报警地址号,便于查核。报警控制器配有时钟及打印机(可选配),记录、备份方便。

(9)信号传输距离远。探测器及模块到控制器间的传输距离达到1.5公里时系统仍可正常工作。

(10)火灾报警控制器网络化:火灾报警控制器通过选择不同的网络接口设备可以构成多种拓扑结构的网络,采用不同的网络传输介质可以适应不同的网络距离,组成适应不同场所的网络消防控制系统。

GST系列分布智能火灾自动报警及消防联动控制系统,是海湾安全技术有限公司最新研制的产品,符合现代火灾自动报警系统的发展方向,投放市场以来得到了消防管理部门、设计院、施工单位及用户的广泛好评。




(二)GST系列火灾自动报警及消防联动控制系统设计说明

设计人员在从事火灾自动报警及消防联动控制系统设计时,首先面临的是根据建筑物的实际情况,按照国家颁布的有关消防法规如:GB50116《火灾自动报警系统设计规范》、GB50016《建筑设计防火规范》以及GB50045《高层民用建筑设计防火规范》等来选择及配置各种消防自动设备,以保证设计出一个符合规范、造价合理、实用有效的火灾自动报警及消防联动控制系统。系统设计时应考虑以下几点:

A. 控制器联网、回路容量及划分

按照工程物理位置分布和规范标准等要求设置控制器,多台控制器可通过联网组成消防报警系统。回路的划分应考虑防火分区和楼层因素,不同建筑的现场设备不能接入同一回路。回路均具备报警和联动功能,可将各类火灾探测器与各类联动模块任意编址接入同一总线回路。

控制器及其总线回路容量应满足火灾自动报警系统设计规范要求:

任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备和地址总数,均不应超过3200点,其中每一总线回路连接的设备总数不宜超过200点,且应留有不少于额定容量10%的余量。

任一台消防联动控制器或火灾报警控制器(联动型)所控制的模块数不应超过1600点,每一联动总线回路连接设备的总数不应超过100点,且应留有不少于额定容量10%的余量。

B.电源容量计算

DC24V直流不间断电源设置与建筑的规模、供电距离、作为负载的联动设备的数量有关。

要确保系统配置的电源电流容量足够。注意:消防设备的负载特性除纯阻性以外,还有容性负载。所以电源除满足稳态电流(Ia)需求外,还应满足冲击电流(Ib)(对消防设备而言一般称为启动/动作电流)的需求。

应保证线路末端电压应大于用电设备的最小工作电压。对于供电距离远的系统应考虑采用区域供电的办法,可选用智能网络电源箱。

电源容量计算具体参见本设计说明书不间断电源部分说明。

C.系统布线

系统布线应按照设备布线要求选型和布置,并注意不能超过要求的最大长度。

火灾自动报警及消防联动控制系统用的电缆竖井,宜与电力、照明用的低压配电线路电缆竖井分别设置。如受条件限制必须合用时,两种电缆应分别布置在竖井的两侧。

不同电压等级的线缆不应穿入同一根保护管或线槽内。

控制总线:采用阻燃双绞线。

消防电话总线:采用阻燃RVVP屏蔽线,布线应单独穿管避免受其它线信号干扰。

电源布线:应考虑线路电流负荷容量和线路压降,保证线路末端电压应大于用电设备的最小工作电压。对于耗电较大的设备如可燃气体探测器、火灾显示盘可考虑单独电源供电。

D.防雷设计

当用户需要特殊的防雷设计时,可在火灾报警控制器的通讯总线、交流电源线、直流电源总线、消防电话总线、广播总线出口增设浪涌保护器进行对火灾报警控制器的保护,当控制总线、通讯总线、电源线在户外布置时应选用户外线缆,并设置带浪涌保护器的接口箱进行防雷。具体详细设计可进一步咨询我公司技术支持部门。

 E.联网设计

我公司火灾控制器均有模块化的网络接口设备;通过选择不同的网络接口设备可以构成多种拓扑结构的网络,采用不同的网络传输介质可以适应不同的网络距离,组成适应不同场所的网络消防控制系统。

联网系统设计方法:首先应根据工程需求选择适合的网络拓扑结构,然后根据网络距离选择网络传输介质,再选择网络接口设备来组成网络。具体详细设计可进一步咨询我公司市场支持部门。

F.编码点总数计算

根据选择的设备类型和数量计算总编码点数

各现场部件所占编码点数如下:

      1)占一个地址编码的部件:

       a、各类探测器、手动火灾报警按钮、消火栓按钮及一路多线制控制点;

b、各类编码接口模块、GST-LD-8300模块、GST-LD-8301模块、GST-LD-8304模块、GST-LD-8305模块及编码声光警报器。

      2)占二个地址编码的部件:

GST-LD-8303模块。

典型火灾自动报警与消防联动控制系统示意图(见附图1)。具体说明如下:

1.气体灭火控制器:介绍的为QKP04气体灭火控制器及连接的设备。

2.消防电话系统:介绍的为总线制消防电话系统。固定消防电话分机、消防电话插孔(包括手动报警按扭带的电话插孔)均需通过GST-LD-8304消防电话接口接入消防电话系统。

3.应急广播系统:介绍的为总线制消防应急广播系统。
