附录C 注水法试验
C.0.1 压力升至试验压力后开始计时，每当压力下降，应及时向管道内补水，但最大压降不得大于0.03MPa,保持管道试验压力恒定，恒压延续时间不得少于2h，并计量恒压时间内补入试验管段内的水量；
C.0.2 实测渗水量应按下列公式（C.0.1）计算：
式中：q——实测渗水量（L/min·km）
W——恒压时间内补入管道的水量（L）
T——从开始计时至保持恒压结束的时间（min）
L——试验管段的长度（m）。
C.0.3 注水法试验应进行记录，记录表格可见表C.0.3的规定。
施工单位： 试验负责人：
监理单位： 设计单位：
使用单位： 记录员：
附录C 注水法试验
本规范规定压力管道的水压试验应采用注水法试验，内容系在原“规范”附录A基础上修订的。
C.0.2 实测渗水量应按下列公式（C.0.1）计算：
W——恒压时间内补入管道的水量（L）
T——从开始计时至保持恒压结束的时间（min）
L——试验管段的长度（m）。
C.0.3 注水法试验应进行记录，记录表格可见表C.0.3的规定。
表C.0.3 注水法试验记录表
| 工程名称 | 试验日期 | 年 月 日 | ||||||
| 桩号及地段 | ||||||||
| 管道内径（mm） | 管材种类 | 接口种类 | 试验段长度（m） | |||||
| 工作压力（MPa） | 试验压力（MPa） | 15min降压值（MPa） | 允许渗水量[L/（min·km] | |||||
| 渗水量测定记录 | 次数 | 达到试验压力的时间t1 | 恒压结束时间t2 | 恒压时间T（min） | 恒压时间内补入的水量W（L） | 实测渗水量q[L/（min·m）] | ||
| 1 | ||||||||
| 2 | ||||||||
| 3 | ||||||||
| 4 | ||||||||
| 5 | ||||||||
| 折合平均实测渗水量[L/（min·km）] | ||||||||
| 外观 | ||||||||
| 评语 | ||||||||
监理单位： 设计单位：
使用单位： 记录员：
条文说明
附录C 注水法试验
本规范规定压力管道的水压试验应采用注水法试验，内容系在原“规范”附录A基础上修订的。
附录D 闭水法试验
D.0.1 闭水法试验应按下列程序：
1 试验管段灌满水后浸泡时间不应少于24h；
2 试验水头应按本规范第9.3.4条的规定确定；
3 当试验水头达规定水头时开始计时，观测管道的渗水量，直至观测结束时，应不断地向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于30min；
4 实测渗水量应按下式计算：
式中：q——实测渗水量（L/（min·m））；
W——补水量（L）；
T——实测渗水观测时间（min）；
L——试验管段的长度（m）。
D.0.2 闭水试验应作记录，记录表格应符合表D.0.2的规定。
施工单位： 试验负责人：
监理单位： 设计单位：
使用单位： 记录员：
附录D 闭水法试验
本规范规定无压管道可选用闭水试验，并沿用了原“规范”附录B内容。
1 试验管段灌满水后浸泡时间不应少于24h；
2 试验水头应按本规范第9.3.4条的规定确定；
3 当试验水头达规定水头时开始计时，观测管道的渗水量，直至观测结束时，应不断地向试验管段内补水，保持试验水头恒定。渗水量的观测时间不得小于30min；
4 实测渗水量应按下式计算：
W——补水量（L）；
T——实测渗水观测时间（min）；
L——试验管段的长度（m）。
D.0.2 闭水试验应作记录，记录表格应符合表D.0.2的规定。
表D.0.2 管道闭水试验记录表
| 工程名称 | 试验日期 | 年 月 日 | ||||||
| 桩号及地段 | ||||||||
| 管道内径（mm） | 管材种类 | 接口种类 | 试验段长度（m） | |||||
| 试验段上游设计水头（m） | 试验水头 （m） | 允许渗水量[m³/（24h·km）] | ||||||
| 渗水量测定记录 | 次数 | 观测起始时间T1 | 观测结束时间T2 | 恒压时间 T（min） | 恒压时间内补入的水量W（L） | 实测渗水量q[L/（min·m）] | ||
| 1 | ||||||||
| 2 | ||||||||
| 3 | ||||||||
| 折合平均实测渗水量[m³/（24h·km）] | ||||||||
| 外观记录 | ||||||||
| 评语 | ||||||||
监理单位： 设计单位：
使用单位： 记录员：
条文说明
附录D 闭水法试验
本规范规定无压管道可选用闭水试验，并沿用了原“规范”附录B内容。
附录E 闭气法试验

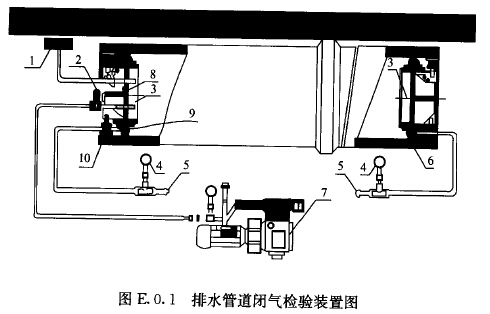

E.0.1 将进行闭气检验的排水管道两端用管堵密封，然后向管道内填充空气至一定的压力，在规定闭气时间测定管道内气体的压降值。检验装置如图E.0.1所示。
1.膜盒压力表；2.气阀；3.管堵塑料封板；4.压力表；
5.充气嘴；6.混凝土排水管道；7.空气压缩机；
8.温度传感器；9.密封胶圈；10.管堵支撑脚。E.0.2 检验步骤应符合下列规定：
1 对闭气试验的排水管道两端管口与管堵接触部分的内壁应进行处理，使其洁净磨光；
2 调整管堵支撑脚，分别将管堵安装在管道内部两端，每端接上压力表和充气罐，如图E.0.1所示；
3 用打气筒向管堵密封胶圈内充气加压，观察压力表显示至0.05MPa～0.20MPa，且不宜超过0.20MPa，将管道密封；锁紧管堵支撑脚，将其固定；
4 用空气压缩机向管道内充气，膜盒表显示管道内气体压力至3000Pa，关闭气阀，使气体趋于稳定，记录膜盒表读数从3000Pa降至2000Pa历时不应少于5min；气压下降较快，可适当补气；下降太慢，可适当放气。
5 膜盒表显示管道内气体压力达到2000Pa时开始计时，在满足该管径的标准闭气时间规定（见本规范表9.4.4），计时结束，记录此时管内实测气体压力P，如P≥1500Pa则管道闭气试验合格，反之为不合格；管道闭气试验记录表如表E.0.2；
施工单位： 试验负责人：
监理单位： 设计单位：
使用单位： 记录员：
6 管道闭气检验完毕，必须首先排除管道内气体，再排除管堵密封圈内气体，最后卸下管堵；

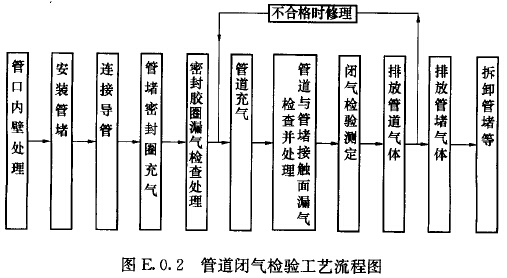

7 管道闭气检验工艺流程应符合图E.0.2规定。
E.0.3 漏气检查应符合下列规定：
1 管堵密封胶圈严禁漏气；
检查方法：管堵密封胶圈充气达到规定压力值2min后，应无压降。在试验过程中应注意检查和进行必要的补气；
2 管道内气体趋于稳定过程中，用喷雾器喷洒发泡液检查管道漏气情况；
检查方法：检查管堵对管口的密封，不得出现气泡；检查管口及管壁漏气，发现漏气应及时用密封修补材料封堵或作相应处理；漏气部位较多时，管内压力下降较快，要及时进行补气，以便作详细检查。
附录E 闭气法试验
本规范规定钢筋混凝土类无压管道可选用闭气试验，引用了天津市工程建设标准《混凝土排水管道工程检验标准》（备案号J10454-2004）的部分内容。
1.膜盒压力表；2.气阀；3.管堵塑料封板；4.压力表；5.充气嘴；6.混凝土排水管道；7.空气压缩机；
8.温度传感器；9.密封胶圈；10.管堵支撑脚。
1 对闭气试验的排水管道两端管口与管堵接触部分的内壁应进行处理，使其洁净磨光；
2 调整管堵支撑脚，分别将管堵安装在管道内部两端，每端接上压力表和充气罐，如图E.0.1所示；
3 用打气筒向管堵密封胶圈内充气加压，观察压力表显示至0.05MPa～0.20MPa，且不宜超过0.20MPa，将管道密封；锁紧管堵支撑脚，将其固定；
4 用空气压缩机向管道内充气，膜盒表显示管道内气体压力至3000Pa，关闭气阀，使气体趋于稳定，记录膜盒表读数从3000Pa降至2000Pa历时不应少于5min；气压下降较快，可适当补气；下降太慢，可适当放气。
5 膜盒表显示管道内气体压力达到2000Pa时开始计时，在满足该管径的标准闭气时间规定（见本规范表9.4.4），计时结束，记录此时管内实测气体压力P，如P≥1500Pa则管道闭气试验合格，反之为不合格；管道闭气试验记录表如表E.0.2；
表E.0.2 管道闭气检验记录表
| 工程名称 | ||||||||||
| 施工单位 | ||||||||||
| 起止井号 | 号井段至______号井段 ______共 _____m | |||||||||
| 管径 | φ____mm____管 | 接口种类 | ||||||||
| 试验日期 | 试验次数 | 第____次 共____次 | 环境温度 | ℃ | ||||||
| 标准闭气时间（s） | ||||||||||
| ≥1600mm管道的内压修正 | 起始温度T1（s） | 终止温度T2（s） | 标准闭气时间时的管内压力值P（Pa） | 修正后管内气体压降值ΔP （Pa） | ||||||
| 检验结果 | ||||||||||
监理单位： 设计单位：
使用单位： 记录员：
6 管道闭气检验完毕，必须首先排除管道内气体，再排除管堵密封圈内气体，最后卸下管堵；
7 管道闭气检验工艺流程应符合图E.0.2规定。
1 管堵密封胶圈严禁漏气；
检查方法：管堵密封胶圈充气达到规定压力值2min后，应无压降。在试验过程中应注意检查和进行必要的补气；
2 管道内气体趋于稳定过程中，用喷雾器喷洒发泡液检查管道漏气情况；
检查方法：检查管堵对管口的密封，不得出现气泡；检查管口及管壁漏气，发现漏气应及时用密封修补材料封堵或作相应处理；漏气部位较多时，管内压力下降较快，要及时进行补气，以便作详细检查。
条文说明
附录E 闭气法试验
本规范规定钢筋混凝土类无压管道可选用闭气试验，引用了天津市工程建设标准《混凝土排水管道工程检验标准》（备案号J10454-2004）的部分内容。
