一、安装步骤详解
1、将七氟丙烷气体灭火装置柜体放置在防护区气体灭火设计图纸所标识位置，尽量使柜体背部安装在防护区靠墙位置，单台时应将喷嘴基本对准重点保护设备，多台时应均匀分布(喷射后空间内药剂浓度均匀，达到较好灭火效果)，并保证柜体平稳无晃动和倾斜。
2、将柜式七氟丙烷气体灭火装置瓶组搬进柜子中央，正面(喷字面)向外，并用瓶箍固定在柜体上，注意不要压坏柜体。若是双瓶组，将气瓶用瓶箍固定在柜内右边，然后在左边固定好从气瓶。
3、将喷嘴安装在柜体上部喷嘴孔，喷射方向朝柜外，内部用紧固螺母固定在柜体上。

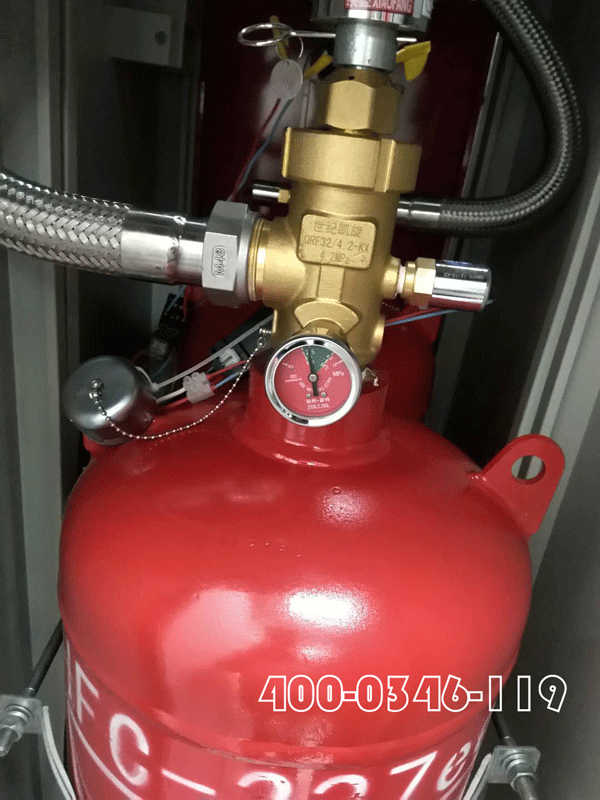

4、高压软管带弯头端接头装在容器阀灭火剂出口螺纹上，扳手拧紧。另一侧连接在喷嘴末端螺纹上，扳手拧紧。
5、将电磁驱动器安装在储瓶容器阀上(应在确保调试完毕后安装)。若是双瓶组，将电磁驱动器安装在主动储瓶容器阀上，气动驱动器安装在从动储瓶容器阀上。
6、将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出，并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管，以免损坏线路。
6、将火灾报警气体灭火控制器、手动控制盒、声光报警盒及联动设备等外围设备连接好，并检查线路是否正确。注意：此时不能接上电磁阀。
7、对于电气控制部分，首先检查各部件的固定情况及接插件连接情况，检查外接线是否
短路，判定无误后自检程序;接着通过编辑功能设定探测器地址，设完后，接上探测器回路线(回路线电压约为DC24V，有正负之分)，按系统图将各探测器依
次接入。最后将其它设备接入(注意正负极)，进行整个系统功能的测试。系统验收合格后，方可投入使用;
根据国家标准《气体灭火系统施工及验收规范》的规定，本系统的安装和调试使用应由经过专业培训的人员从事。安装和调试使用本系统的人员，应熟练本系统的工作原理、基本结构、工作性能、动作程序及各部件的结构和工作状态。无关人员不应接触本系统，以免发生意外情况。
