安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
JB-QB-GST200火灾报警控制器（联 动 型）安装使用说明书(Ver.3.07,2012.06)
海 湾 安 全 技 术 有 限 公 司 司
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
前 言
JB-QB-GST200 火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多
年消防工程经验，融会国标 GB 4717-2005《火灾报警控制器》和 GB 16806-2006《消防联动
控制系统》的要求和精神，设计的新一代报警联动一体化智慧控制器。
JB-QB-GST200 火灾报警控制器（联动型）采用 240×160 点汉字液晶显示，全汉字操作
及提示接口。控制器汉字容量 1927 个，并可根据工程需要作相应字库，现场只需更改汉字
点阵字库。打印机可打印系统所有报警、故障及各类操作的汉字信息。最大容量为 242 个总
线制报警联动控制点，具有全面的现场程序设计能力，具有 6 路直接控制输出。本控制器可
与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块连接，构成一个报
警联动一体化控制器，是消防工程的最佳选择。
本安装使用说明书应由专人负责，妥善保管，以备日后查用。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
I
目 目 录
第一部分 概述 ........................................................................................................................................ 1
第一章 JB-QB-GST200 火灾报警控制器( 联动型) 简介 ............................................................... 2
第二部分 结构·安装·调试 ................................................................................................................ 4
第二章 GST200 火灾报警控制器（联动型）结构及配置说明 ................................................... 5
2.1 控制器典型配置及内部结构概述 ........................................................ 错误！未定义书签。
2.2 面板说明 ............................................................................................... 错误！未定义书签。
2.2.1 显示操作盘面板说明 ................................................................... 错误！未定义书签。
2.2.2 智能手动操作盘面板说明 ........................................................... 错误！未定义书签。
2.3 内部结构及连线说明 ........................................................................... 错误！未定义书签。
2.3.1 主控部分结构说明 ....................................................................... 错误！未定义书签。
2.3.2 智能手动操作盘结构说明 ........................................................... 错误！未定义书签。
2.4 控制器电源系统说明 ........................................................................... 错误！未定义书签。
2.4.1 主机电源说明 ............................................................................... 错误！未定义书签。
2.5 控制器对外接线端子说明 ................................................................... 错误！未定义书签。
第三章 安装与调试 ........................................................................................... 错误！未定义书签。
3.1 开箱检查 ............................................................................................... 错误！未定义书签。
3.1.1 订货检查 ....................................................................................... 错误！未定义书签。
3.1.2 控制器内部配置及连接状况检查 ............................................... 错误！未定 义书签。
3.2 控制器的安装条件及方式 ................................................................... 错误！未定义书签。
3.3 开机检查 ............................................................................................... 错误！未定义书签。
3.4 外部设备检查 ....................................................................................... 错误！未定义书签。
3.4.1 外接线状态检查： ....................................................................... 错误！未定义书签。
3.4.2 设备检查： ................................................................................... 错误！未定义书签。
3.5 接线和设置 ........................................................................................... 错误！未定义书签。
3.6 调试 ....................................................................................................... 错误！未定义书签。
第三部分 系统应用与调试 .................................................................................................................. 14
第四章 一般性用户使用说明 ........................................................................... 错误！未定义书签。
4.1 开机、关机与自检 ............................................................................... 错误！未定义书签。
4.2 常规键盘操作 ....................................................................................... 错误！未定义书签。
4.2.1 键盘的命令功能和字符功能 ....................................................... 错误！未定义书签。
4.2.2 数据输入的一般方法 ................................................................... 错误！未定义书签。
4.2.3 信息查看操作的方法 ................................................................... 错误！未定义书签。
4.3 键盘解锁和锁键盘 ............................................................................... 错误！未定义书签。
4.3.1 键盘解锁 ....................................................................................... 错误！未定义书签。
4.3.2 锁键 ............................................................................................... 错误！未定义书签。
4.4 注册信息检查 ....................................................................................... 错误！未定义书签。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
II
4.4.1 检查现场设备 ............................................................................... 错误！未定义书签。
4.4.2 检查操作盘 ................................................................................... 错误！未定义书签。
4.4.3 检查网络状态 ............................................................................... 错误！未定义书签。
4.4.4 检查禁止输出设备 ....................................................................... 错误！未定义书签。
4.4.5 检查气体保护区 ........................................................................... 错误！未定义书签。
4.5 信息显示与记录 ................................................................................... 错误！未定义书签。
4.5.1 操作处理信息 ............................................................................... 错误！未定义书签。
4.5.2 事件信息 ....................................................................................... 错误！未定义书签。
4.5.3 运行记录检查 ............................................................................... 错误！未定义书签。
4.5.4 信息的打印 ................................................................................... 错误！未定义书签。
4.6 控制器报警声音提示及消音................................................................ 错误！未定义书 签。
4.7 警报器的消音及启动 ........................................................................... 错误！未定义书签。
4.8 火警及故障的处理 ............................................................................... 错误！未定义书签。
4.8.1 故障的一般处理方法 ................................................................... 错误！未定义书签。
4.8.2 火警的一般处理方法 ................................................................... 错误！未定义书签。
4.9 设备的屏蔽与取消屏蔽 ....................................................................................................... 26
4.9.1 设备屏蔽 ....................................................................................... 错误！未定义书签。
4.9.2 取消屏蔽 ....................................................................................... 错误！未定义书签。
4.9.3 查看屏蔽信息 ............................................................................... 错误！未定义书签。
4.10 用户设置 ............................................................................................... 错误！未定义书签。
4.10.1 打印方式设置 ............................................................................... 错误！未定义书签。
4.10.2 启动控制设置 ............................................................................... 错误！未定义书签。
4.10.3 防盗控制设置 ............................................................................... 错误！未定义书签。
4.10.4 预警设置 ....................................................................................... 错误！未定义书签。
4.10.5 工程名称 ....................................................................................... 错误！未定义书签。
4.11 气体喷洒允许控制设置 ....................................................................... 错误！未定义书签。
4.12 联动设备的手动启动与停动操作 ........................................................ 错误！未定义书签。
4.12.1 对联动设备进行手动启动操作的条件 ....................................... 错误！未定义书签。
4.12.2 利用主机键盘进行的启动 / 停动操作 .......................................................................... 33
4.12.3 利用手动消防启动盘进行的手动启动 / 停动操作 ...................................................... 33
4.12.4 利用直接控制盘进行的手动启动 / 停动操作 .............................................................. 33
4.13 联动设备的自动控制 ........................................................................... 错误！未定义书签。
4.13.1 实现自动联动的条件 ................................................................... 错误！未定义书签。
4.13.2 自动联动逻辑的实现 ................................................................... 错误！未定义书签。
4.13.3 延时启动的停动和直接启动控制 ............................................... 错误！未定义书签。
4.13.4 待联动设备禁止输出控制 ........................................................... 错误！未定义书签。
4.14 气体灭火设备的启动和停止控制 ........................................................ 错误！未定义书签。
4.14.1 气体灭火设备的启动条件 ........................................................... 错误！未定义书签。
4.14.2 气体灭火设备的手动启动控制 ................................................... 错误！未定义书签。
4.14.3 气体灭火设备的自动联动控制 ................................................... 错误！未定义书签。
4.14.4 气体灭火设备的紧急停动控制 ................................................... 错误！未定义书签。
4.15 复位功能 ............................................................................................... 错误！未定义书签。
第五章 系统管理员操作指南 ........................................................................... 错误！未定义书签。
5.1 时间设置 ............................................................................................... 错误！未定义书签。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
III
5.2 密码设定 ............................................................................................... 错误！未定义书签。
5.2.1 密码的分类 ................................................................................... 错误！未定义书签。
5.2.2 密码的更改 ................................................................................... 错误！未定义书签。
5.3 网络通讯设置 ....................................................................................... 错误！未定义书签。
5.3.1 网络显示设置 ............................................................................... 错误！未定义书签。
5.3.2 网络控制设置 ............................................................................... 错误！未定义书签。
5.3.3 1 级网络代号 .................................................................................... 错误！未定义书签。
5.3.4 光栅机数量 ................................................................................... 错误！未定义书签。
5.3.5 2 级网络代号 .................................................................................... 错误！未定义书签。
5.4 设备定义 ............................................................................................... 错误！未定义书签。
5.4.1 设备定义的内容 ........................................................................... 错误！未定义书签。
5.4.2 设备定义操作 ............................................................................... 错误！未定义书签。
5.4.3 现场设备的定义实例 ................................................................... 错误！未定义书签。
5.4.4 分区分层方式火灾显示盘定义实例 ........................................... 错误！未定义书签。
5.4.5 手动消防启动盘控制一般性设备的定义实例 ........................... 错误！未定义书签。
5.4.6 手动消防启动盘控制气体灭火设备启动定义实例 ................... 错误！未定义书签。
5.5 自动联动公式的编辑方法 ................................................................... 错误！未定义书签。
5.5.1 联动公式的格式 ........................................................................... 错误！未定义书签。
5.5.2 联动公式的编辑 ........................................................................... 错误！未定义书签。
第六章 系统调试功能说明 ............................................................................... 错误！未定义书签。
6.1 进入和退出调试状态 ........................................................................... 错误！未定义书签。
6.2 调试状态下的开机操作 ....................................................................... 错误！未定义书签。
6.3 调试状态操作 ....................................................................................... 错误！未定义书签。
6.4 设备注册设置 ....................................................................................... 错误！未定义书签。
6.5 数字命令操作 ....................................................................................... 错误！未定义书签。
6.6 总线设备调试 ....................................................................................... 错误！未定义书签。
6.7 更改设备特性 ....................................................................................... 错误！未定义书 签。
6.7.1 更改编码 ....................................................................................... 错误！未定义书签。
6.7.2 更改特性 ....................................................................................... 错误！未定义书签。
6.8 恢复出厂设置 ....................................................................................... 错误！未定义书签。
第四部分 配接直接控制盘 .................................................................................................................. 62
第七章 配接直接控制盘 ................................................................................... 错误！未定义书签。
7.1 概述 ....................................................................................................... 错误！未定义书签。
7.2 特点 ....................................................................................................... 错误！未定义书签。
7.3 控制应用 ............................................................................................... 错误！未定义书签。
7.4 布线 ....................................................................................................... 错误！未定义书签。
7.5 面板说明 ............................................................................................... 错误！未定义书签。
7.6 使用说明 ............................................................................................... 错误！未定义书签。
7.7 输出容量计算 ....................................................................................... 错误！未定义书签。
7.8 维修 ....................................................................................................... 错误！未定义书签。
第五部分 用户须知 .............................................................................................................................. 66
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
IV
第八章 故障、异常信息处理和定期检查........................................................ 错误！未定义书签。
8.1 一般性故障处理 ................................................................................... 错误！未定义书签。
8.2 定期检查和更换 ................................................................................... 错误！未定义书签。
第九章 注意事项 ............................................................................................... 错误！未定义书签。
附录一 技术指标 .................................................................................................................................. 70
附录二 设备类型表 .............................................................................................................................. 71
附录三 标准汉字码表 .......................................................................................................................... 72
附录四 ASCII 码表 .............................................................................................................................. 79
附录五 调试表格 .................................................................................................................................. 80
附录六 整机内部接线示意图 .............................................................................................................. 81
附录七 简单操作说明 .......................................................................................................................... 82
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
1
第一部分 概述
JB-QB-GST200 火灾报警控制器（联动型）简介
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
2

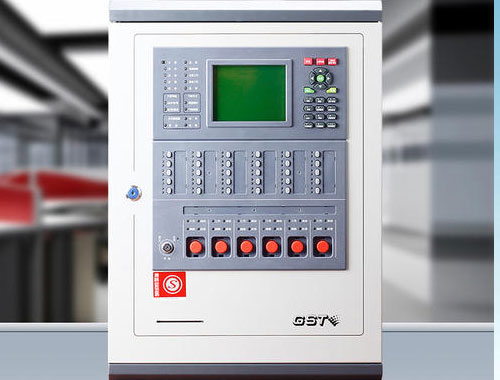

第一章 JB-QB-GST200 火灾报警控制器( 联动型) 简介
JB-QB-GST200（以下简称为 GST200）火灾报警控制器（联动型）是海湾公司推出的新
一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的
其它产品配套使用组成配置灵活的报警联动一体化控制系统，具有较高的性能价格比，特别
适合中小型火灾报警及消防联动一体化控制系统的应用。
1.1 配置灵活、可靠性高
本控制器是采用双微处理器并行处理的系列产品，包括 16 点、32 点、64 点、96 点、128
点、192 点以及 242 点火灾报警控制器（联动型），可以满足小型工程的不同需要。不论对
联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备
全部受到监控。
1.2 功能强、控制方式灵活
本控制器为一个完全开放的系统，可通过扩展接口连接数字化网络系统，完成控制器网
络通讯要求。同时本控制器可挂接防盗模块并设有自动防盗功能，可自动定时开启和关闭防
盗模块。
1.3 智慧化操作、简单方便
本控制器具有智能化操作的特点，即在特定的信息屏幕下，可通过快捷键来实现对外部
设备的相关操作，而不需要输入设备的双步编码，从而大大减化了操作过程，提供了良好的
人机界面。
1.4 窗口化、汉字菜单式显示接口
本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息
存在时，通过“”、“”键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到
明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。
1.5 全面的自检功能
本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外
部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理。
1.6 配备智能化手动消防启 配备智能化手动消防启 动盘
本控制器配接的智慧化手动消防启动盘，操作方便、可靠性高，手动消防启动盘上的每
一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设
备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的
固有问题。
1.7 配备直接控制盘
本控制器具有 6 路直接控制输出，可完成对消防泵、排烟机、送风机等重要设备的直接
启/停控制。每路输出具有短路和断路检测功能，并有相应的灯光指示。
1.8 独立的气体喷洒控制密码和联动公式程序设计
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
3
本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动程序设计
空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控。
1.9 可配接汉字式火灾显示盘
本控制器可配接我公司生产的汉字式火灾显示盘，汉字信息无需下载，方便可靠，并可
以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。
1.10 开关电源
本控制器的供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能
正常工作。充电部分采用开关恒流定压充电，保证交流输入 187V 对电池的可靠快速充电。
本控制器具有备电保护功能，备电供电时，如备电电压低于 10V 系统将自动切断备电。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
4
第二部分 结构·安装·调试
GST200 火灾报警控制器（联动型）结构及配置说明
安装与调试
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
5
第二章 GST200 火灾报警控制器（联动型）结构及配置说明
2.1 控制器典型配置及内部结构概述
GST200 火灾报警控制器（联动型）典型配置包括：主控制器、显示操作盘，智能手动
操作盘。本控制器集报警、联动于一体，通过总线、多线的控制可完成探测报警及消防设备
的启/停控制等功能。
GST200 火灾报警控制器（联动型）的外观示意图及内部结构图如图 2-1、图 2-2 所示（具
体的内部连接线见“附录六 整机内部接线示意图”）。
2
1
3
4
图 2-1
上图说明:
①显示操作盘 ②智能手动操作盘
③手动锁 ④打印机
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
6
图 2-2
上图说明:
①主板 ②联网板（可选配置） ③扬声器 ④显示操作盘
⑤电源系统 ⑥智能手动操作盘 ⑦打印机
2.2 面板说明
2.2.1 显示操作盘面板说明
GST200 火灾报警控制器（联动型）显示操作盘面板由指示灯区、液晶显示屏及按键区
三部分组成，如图 2-3 所示。
图 2-3
上图说明:
①指示灯区 ②液晶显示屏 ③按键区
指示灯说明如下：
火警灯：红色，此灯亮表示控制器检测到外接探测器、手动报警按钮等处于火警状
态。控制器进行复位操作后，此灯熄灭。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
7
延时灯：红色，指示控制器处于延时状态。
启动灯：红色，当控制器发出启动命令时，此灯闪亮；在启动过程中，当控制器检
测到回馈信号时，此灯常亮。控制器进行复位操作后，此灯熄灭。
回馈灯：红色，此灯亮表示控制器检测到外接被控设备的回馈信号。回馈信号消失
或控制器进行复位操作后，此灯熄灭。
屏蔽灯：黄色，有设备处于被屏蔽状态时，此灯点亮，此时报警系统中被屏蔽设备
的功能丧失，需要尽快恢复，并加强被屏蔽设备所处区域的人工检查。控制器没有屏蔽
信息时此灯自动熄灭。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）
有故障或控制器本身出现故障。除总线短路故障需要手动清除外，其他故障排除后可自
动恢复，所有故障排除或控制器进行复位操作后，此灯熄灭。
系统故障灯：黄色，此灯亮，指示控制器处于不能正常使用的故障状态，需要维
修。
主电工作灯：绿色，控制器使用主电源供电时点亮。
备电工作灯：绿色，控制器使用备用电源供电时点亮。
监管灯：红色，此灯亮表示控制器检测到总线上的监管类设备报警，控制器进行复
位操作后，此灯熄灭。
火警传输动作/ 回馈灯：红色，此灯闪亮表示控制器对火警传输线路上的设备发启
动信息；此灯常亮表示控制器接收到火警传输设备回馈回来的信号，控制器进行复位操
作后，此灯熄灭。
火警传输故障/ 屏蔽灯：黄色，此灯闪亮表示控制器检测到火警传输线路上的设备
故障；此灯常亮表示控制器屏蔽掉火警传输线路上的设备，当设备恢复正常后此灯自动
熄灭。
气体灭火喷洒请求灯：红色，此灯亮表示控制器已发出气体启动命令，启动命令
消失或控制器进行复位操作后，此灯熄灭。
气体灭火气体喷洒灯：红色，气体灭火设备喷洒后，控制器收到气体灭火设备的
回馈信息后此灯亮。回馈信息消失或控制器进行复位操作后，此灯熄灭。
声光警报器屏蔽灯：黄色，指示声光警报器屏蔽状态，声光警报器屏蔽时，此灯
点亮。
声光警报器消音灯：黄色，指示报警系统内的警报器是否处于消音状态。当警报
器处于输出状态时，按“警报器消音/启动”键，警报器输出将停止，同时警报器消音
指示灯点亮。如再次按下“警报器消音/启动”键或有新的警报发生时，警报器将再次
输出，同时警报器消音指示灯熄灭。
声光警报器故障灯：黄色，指示声光警报器故障状态，声光警报器故障时，此灯
点亮。
各操作键功能见第三部分《系统应用及调试》。
2.2.2 智能手动操作盘面板说明
智能手动操作盘由手动盘和直接控制盘构成，见图 2-4。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
8
图 2-4
上图说明:
①手动盘 ②直接控制盘 ③手动锁
手动盘的每一单元均有一个按键、两只指示灯（启动灯在上，回馈灯在下，均为红色）
和一个标签。其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的启动灯亮，
并有控制命令发出，如被控设备响应，则回馈灯亮。用户可将各按键所对应的设备名称书写
在设备标签上面，然后与膜片一同固定在手动盘上。
直接控制盘的使用说明参见第七章《配接直接控制盘》。
2.3 内部结构及联机说明
2.3.1 主控部分结构说明
GST200 火灾报警控制器（联动型）主控部分包括主板模块、打印机模块及显示操作模
块三部分；转接板、灯板、按键板、液晶及模具通过紧固件装配成为显示操作模块。显示操
作模块各部分的位置及结构如图 2-5 所示。
图 2-5
上图说明：
① 按键板 ② 转接板 ③ 液晶 ④灯板
主控部分各模块之间的联机如图 2-6 所示。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
9
液晶
图 2-6
上图接线说明：
① 主板与转接板连接线：20P 柔性扁平电缆。
② 转接板与按键板连接线：12 P 柔性扁平电缆。
③ 液晶背光：两根，驱动液晶背光照明电源线。
④ 液晶数据线：18P 柔性扁平电缆。
⑤ 转接板与灯板连接线：12 P 柔性扁平电缆。
⑥ 接扬声器：两根。
⑦ 主板与打印机连接线：20P 扁平线。
⑧ 打印机电源线：两根。
⑨ 主板与智能手动操作盘连接线：12 P 柔性扁平电缆。
2.3.2 智能手动操作盘结构说明
本智能手动操作盘由一块操作板和紧固件装配而成。操作板与主板模块间通过电缆相
连。操作板的结构如图 2-7 所示。
图 2-7
2.4 控制器电源系统说明
2.4.1 主机电源说明
本控制器的主机电源分为主、备电两部分，主要包括主板、电源滤波器、变压器、蓄电
池等。主、备电供电电压分别为：
主电：AC187V~AC242V 备电：直流 12V/10Ah 密封铅电池
电源系统接线图如图 2-8 所示。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
10
图 2-8
上图说明：
① 主板 ② 变压器 ③ 电源滤波器 ④蓄电池
2.5 控制器对外接线端子说明
控制器对外接线端子说明如图 2-9 所示。
O6 COM6 I6
F-RELAY A B Z1 Z2 N G L S+ S-
O1 COM1 I1
24V OUT 24V IN
＋ － ＋ －
图 2-9
其中：
L、G、N：交流 220V 接线端子及交流接地端子；
F-RELAY：故障输出端子，当主板上 NC 短接时，为常闭无源输出；当 NO 短接时，为
常开无源输出。
A、B：连接火灾显示盘的通讯总线端子；
S+、S-：警报器输出端子，当主板 XS8 上 1、2 脚和 4、5 脚接短路环时，为无源常开输
出；当主板 XS8 上 1、2 脚和 3、4 脚接短路环时，为无源常闭输出；当主板 XS8 上 2、3
脚和 5、6 脚接短路环并且 XS7 用短路环短接时，为带检线功能有源输出，终端需要接 0.25W
的 4.7kΩ 电阻，输出时有 DC24V/0.15A 的电源输出；
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
11
声光警报器接线如图 2-10 所示。
S+
S-
图 2-10
操作说明：将终端电阻取下并保存好，然后接线，接线时要注意极性，在每个声光警报
器输出回路的末端配接 4.7k电阻。
Z1、Z2：无极性信号二总线端子；
24V IN（+、-）：外部 DC24V 输入端子，可为辅助电源输出提供电源；
24V OUT（+、-）：辅助电源输出端子，可为外部设备提供 DC24V 电源，当采用内部
DC24V 供电时，最大输出容量为 DC24V/0.3A，当采用外部 DC24V 供电时，最大输出容量
为 DC24V/2A。
On、COMn、In（n=1~6）：见第七章《配接直接控制盘》。
.
讯响器
终端电阻 4.7k
二极管
二极管
讯响器
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
12
第三章 安装与调试
3.1 开箱检查
3.1.1 订货检查
检查控制器装箱单的内容是否与订货配置相符。打开包装箱后，根据装箱单的内容对箱
内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、备用螺丝、控制器钥匙
等，核对无误后再对控制器外观进行必要的检查。检查中如发现有不符合要求的情况请与我
公司联系。
3.1.2 控制器内部配置及连接状况检查
参照本说明书第二章中的介绍对控制器的内部配置进行检查，同时检查一下各部件之间
的连接关系并做必要的记录，以便在下面的安装调试中使用。若发现连接线有脱落、与说明
书介绍不符合或标识不清等情况，请与我公司技术服务部联系。
3.2 控制器的安装条件及方 控制器的安装条件及方式 式
外形尺寸（长×宽×高）：380mm×143mm×534mm
环境温度：0℃～+40℃
相对湿度≤95%，不凝露
GST200 火灾报警控制器（联动型）安装尺寸如图 3-1 所示。
图 3-1
3.3 开机检查
控制器进入现场后，应接通电源进行开机检查。检查内容包括：
各注册方式是否能实现正确登录（参照 4.1）。
观察显示操作盘和智能手动操作盘的指示灯是否全部能点亮，扬声器是否能发出洪
亮的四种有明显区别的警报声音。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
13
注册过程中，显示的控制器配置是否与实际相符。
进入正常监视状态后，观察有无电源故障，操作主键盘、手动消防启动盘键盘是否
有嘀嘀声，以及附加配备的设备是否正常。
如在某一步发现异常，应按第八章的故障处理部分适当处理，如问题继续存在，应通知
我公司技术服务部。
3.4 外部设备检查
3.4.1 外接线状态检查：
检查与本控制器相连的总线状况，测量探测器总线与地、探测器总线与通讯线、通讯线
与地之间的绝缘电阻，回路的负载状况。其中，绝缘电阻应大于 20MΩ ，回路负载应大于
1kΩ 。
3.4.2 设备检查：
利用调试装置检查回路设备状况，即设备数量、编码及工作状态是否符合设计要求，排
除存在的故障，做好系统连接的准备。
3.5 接线和设置
主机及外部设备检查完毕后，如各项测试均符合要求，请参照第二章的有关说明将外部
设备与控制器进行正确的连接和对手动消防启动盘、直接控制盘等进行设置。每一步连接后
都应再次进行测试并将结果填写到“附录五 调试表格”中，以供调试和各种后续程序设计
定义使用。
3.6 调试
当接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：
1. 按第六章调试说明，进入调试状态。
2. 查看总线设备的注册情况是否和“附录五 调试表格”中登记的情况一致，如发生大
面积丢失，应首先检查联动电源和各楼层总线隔离器，然后对个别设备检查，重新注册后可
以观察修整后的注册情况。
3. 查看火灾显示盘的注册情况是否和“附录五 调试表格”中登记的情况一致，如有问
题，重点检查 A、B 通讯线和 24V 电源线。
4. 参照第五章设备定义部分定义火灾显示盘和总线设备。同时定义联动设备对应的手动
消防启动盘操作键，并将手动消防启动盘、直接控制盘所控制设备书写在各对应按键的卷标
上。
5. 进行探测器报警试验、火灾显示盘传警试验、直接控制盘操作试验。
6. 退出调试状态，进入正常监控。
7. 全面检查设备定义，修改不适当的部分。
8. 编辑联动公式，进行自动联动试验。
9. 接入重要设备，进行相应的测试。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
14
第三部分 系统应用与调试
一般性用户使用说明
系统管理员操作指南
系统调试功能说明
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
15
第四章 一般性用户使用说明
4.1 开机、关机与自检
用户使用本系统时应按以下顺序进行开机操作：
打开联动电源和火灾显示盘电源的主备电开关。
打开控制器的主备电开关。
完成以上操作后，系统上电进入自动检查状态：
控制器提示系统处于自检状态，显示该控制器授权的点数（如图 4-1）。
显示网络及打印机信息（如图 4-2）。
自动检测键盘、指示灯、液晶屏幕及声音（如图 4-3）。
自检完毕后，开机过程结束，系统进入正常监控状态（如图 4-4）。主机键盘上设有“自
检”键，按下此键后系统将进行声光检查，屏幕显示如图 4-3 所示。
图 4-1
图 4-2
正在开机，请稍候…
系统授权点数：242
手动[√] 自动[√] 喷洒[×] 10:12
无网络系统
打印机已安装
手动[√] 自动[√] 喷洒[×] 10:12
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
16
图 4-3
图 4-4
关机过程按照与开机时相反的顺序关掉各开关即可。要注意备电开关一定要关掉，否则，
由于控制器内部依然有用电电路，将导致备电放空，有损坏电池的可能。由于控制器使用的
免维护铅酸电池有微小的自放电电流，需要定期充电维护，如控制器长时间不使用，需要每
个月开机充电 48 小时。如果控制器主电断电后使用备电工作到备电保护，此时电池容量为
空，需要尽快恢复主电供电并给电池充电 48 小时，如果备电放空后超过 1 周不进行充电，
可能损坏电池。
4.2 常规键盘操作
4.2.1 键盘的命令功能和字符功能
控制器的键盘多数为双功能键，下部标识为命令功能，上部标识为字符功能。命令功能，
只在监控状态下起作用，并且多数功能键受锁键功能限制；字符功能，只在进入菜单后，进
行数据输入时才使用。
4.2.2 数据输入的一般方法
在开始输入字符时，屏幕上会反白提示数据输入区域，按“确认”键或方向“△、▽、
、”键，系统将默认反白提示数据为输入数据。按下字符键，提示区原来显示的所有字
符消失，显示的为刚刚键入的字符，并在下一输入位置显示提示光标（提示光标总指向新的
海湾安全技术 V*.*
系统工作正常
手动[√] 自动[√] 喷洒[×] 10:12
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
17
字符输入位置，到输入区尾后自动指向输入区首位）。按“”或“”键，将光标移至输
入区的任何一个字符位置，可对该字符进行修改。
编辑完一个数据输入区后，按“▽”键，系统将反白提示下一个数据输入区。当位于最
后一个数据输入区时，按“▽”键将返回到第一个数据输入区。不论光标位置在何处，按下
“确认”键，都将所有屏幕上显示的字符存储。
在进行数据输入时，如果停止键盘输入，40 秒后系统将自动退出当前的数据输入状态，
并且不存储当前的输入。
4.2.3 信息查看操作的方法
4.2.3.1. 定义
焦点屏幕：查看事件信息时，事件信息类型为反白状态的信息屏幕被称为焦点屏幕。
焦点信息：焦点屏幕的当前信息被称为焦点信息。
事件信息：将火警、回馈、动作、故障、启动、屏蔽、监管等信息统称为事件信息。
4.2.3.2. 操作方法
信息查看主要包括注册信息、事件信息、联动公式及运行记录四种。其基本方法如下：
进入注册设备信息查看状态时，屏幕显示的第一条信息呈反白状态（即该条信息被置为
当前查看的信息），当信息多于八条时，可按“”、“”键进行翻屏查看；按“△”、“▽”
键可对每一屏信息进行逐条选择；按下“确认”键，将显示有关该信息的更详细的内容。
查看事件信息时，分屏状态下按“”、“”键可切换焦点屏幕，通过按“△”、“▽”
键可逐条查看焦点屏幕的各条信息。
进行联动公式检查时，按“确认”键可对各条联动公式进行查看。
运行记录检查时，可通过按“△”、“▽”键对其进行逐条查看。
注意：在正常监控状态下进行操作时，“取消”键可使液晶屏幕返回到该屏幕的上一级
屏幕，直至返回到图 4-4 所示的屏幕，此时液晶屏的背光将延时 30 秒后关闭。
4.3 键盘解锁和锁键盘
4.3.1 键盘解锁
控制器开机预设为“锁键”状态，若进行功能键（除“消音”、“记录检查”、“联动检查”、
“设备检查”、“△”、“▽”、“”、“”键外）操作，液晶屏显示一个要求输入密码的画面
（如图 4-5），此时输入正确的密码并按下“确认”键，才可继续操作，同时完成键盘解锁。
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
18
图 4-5
4.3.2 锁键
按下“锁键”功能键，屏幕上显示：“请确认锁键”（如图 4-6）；按下“确认”键，锁
键操作完成。同时系统提供了自动锁键功能：当键盘解锁后，90 秒内不对控制器进行任何
键盘操作，则系统进入锁键状态。
图 4-6
注意：为避免他人误操作，在操作结束和值班人员离开时，请务必进行锁键操作。
4.4 注册信息检查
按下“设备检查”键，屏幕显示一个选择设备检查的画面（如图 4-7）。
请输入密码********
手动[√] 自动[√] 喷洒[×] 10:15
密码（8 位）
请确认锁键
手动[√] 自动[√] 喷洒[×] 10:15
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
19
图 4-7
4.4.1 检查现场设备
在图 4-7 所示接口下，按下“1”键，进入“现场设备检查”接口，如图 4-8 所示。
图 4-8
可按对应按键检查 1 总线设备、2 显示盘、3 光栅测温，进入图 4-9 所示界面。
图 4-9
图 4-9
*设备检查操作*
1 现场设备检查
2 操作盘检查
3 网络检查
4 禁止输出设备
5 气体保护区检查
手动[√] 自动[√] 喷洒[×] 10:18
*现场设备检查*
1 总线设备检查
2 显示盘检查
3 光栅测温检查
手动[√] 自动[√] 喷洒[×] 10:18
总线设备总数 242
001 000001 03
002 000002 03
003 000003 03
004 000004 03
005 000005 03
006 000006 03
007 000007 03
008 000008 03
手动[√] 自动[√] 喷洒[×] 10:19
按 2 为
显示盘总数
按 3 为
光栅探测区域
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
20
图 4-9 显示被查询设备的总数，及设备列表，每条信息由地址码、二次码、设备类型组
成。按确认键可进入当前设备的详细定义显示，如图 4-10 所示。可以查看设备的二次码、
设备类型、设备特性、汉字注释。设备特性信息可参见 5.4.1 设备定义中的设备特性部分内
容。
图 4-10
如果是总线设备，并且是数字化通讯的设备，按确认键可进入数字化信息显示接口，可
显示该设备的物理地址及类型和配置信息。
4.4.2 检查操作盘
在图 4-7 所示接口下，按下“2”键，则进入“操作盘检查”菜单，可检查手动盘按键
控制设备的信息、直接控制输出按键控制设备的信息以及广播电话盘的信息，如图 4-11 所
示。
图 4-11
按下“1”键，进入“手动盘检查”界面，如图 4-12 所示。
原码：001 键值：01
二次码：061001－03点型感烟
设备状态：[阈值1 ]
汉字注释信息
手动[√] 自动[√] 喷洒[×] 10:19
*操作盘检查*
1 手动盘检查
2 多线制输出检查
3 广播电话盘检查
手动[√] 自动[√] 喷洒[×] 10:20
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
21
图 4-12
显示的内容包括：手动盘键总数、编码、对应外部设备的二次码及设备类型代码。
按下“2”键，进入“多线制输出检查”接口，可显示直控输出总数，及设备清单；按
确认键可显示该键控制设备的详细信息，接口和总线设备检查类似。
按下“3”键，进入“广播电话盘检查”接口，可显示广播电话总数，及设备清单。
4.4.3 检查网 检查网 络状态
在图 4-7 所示接口下，按下“3”键，则进入“网络检查”接口。控制器可以和其他控制
器通过网络通讯组成报警监控网络，每台控制器可以接入 2 个报警网络，分为 1 级网络和 2
级网络，两个网络的信息可互传，如图 4-13 所示。
图 4-13
按对应键可进入 1 级网络或 2 级网络的状态列表，可显示网络上控制器的总数及所有控
制器的编码，接口、操作与检查手动盘配置相同，此处不再赘述。
4.4.4 检查禁止输出设备
在图 4-7 所示接口下，按下“4”键，则进入“禁止输出设备检查”接口，如图 4-14 所
示。
手动盘总数 30
001 000021 13
002 000022 13
003 000023 13
004 000024 13
005 000025 13
006 000026 13
007 000027 13
008 000028 13
手动[√] 自动[√] 喷洒[×] 10:20
*网络检查*
1.1级网络检查
2.2级网络检查
手动[√] 自动[√] 喷洒[×] 10:25
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
22
图 4-14
4.4.5 检查气体保护区
在图 4-7 所示接口下，按下“5”键，则进入“气体保护区检查”接口，在该接口下可
检查控制器所连接的气体保护区状态。
4.5 信息显示与记录
4.5.1 操作处理信息
本系统在操作的过程中会提示操作处理结果。当进行任何非法操作时，将提示“操作处
理失败”信息；当进行设备定义、联动程序设计操作时，如果操作正确，完成操作后液晶屏
将提示“操作处理成功”，如图 4-15 所示。
图 4-15
4.5.2 事件信息
当系统中有火警、监管、动作、回馈、启动、故障、屏蔽和延时中的任意一种信息存在
时，系统将显示此信息。其中启动、回馈等联动信息在屏幕的下半屏显示，其余信息在屏幕
的上半屏显示。如果存在火警信息，将在屏幕最上方持续显示首警信息。按 “”、“”
键将切换焦点屏幕的各类信息，按“△”、“▽”键可逐条显示焦点屏幕的各条信息，如图
4-16 所示。
禁止输出总数 03
001 002012 37
002 002013 15
003 002047 20
手动[√] 自动[√] 喷洒[×] 10:27
×] 10:26
操作处理失败
手动[√] 自动[√] 喷洒[×] 10:30
成功
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
23
图 4-16
上图中，各条信息的最后一段为该信息的设备类型或设备汉字信息显示，每隔 4 秒钟将
会在设备类型、设备汉字信息间转换。显示汉字信息时，如果该设备在设备定义时没有定义
汉字信息，此段将无显示。
本控制器的信息显示具有自动循环显示的功能，当某类信息多于一条时，如果无键盘操
作，屏幕将以 4 秒钟一次的速度循环显示此类信息的每一条。
当控制器存在延时信息时，将发出急促的滴滴声，可以操作“”、“”键调出延时显
示窗口，如图 4-17 所示。
图 4-17
其中， 031 秒为延时时间和延时提示条，时间按秒递减，提示条每隔 20 秒减少一
块。延时时间计到零时，延时信息消失，启动命令发出。当延时信息多于一条时，延时信息
提示将以每秒显示一条的速度循环显示，某条延时时间到 1 秒时将优先显示。
在进行菜单操作的过程中有事件信息产生时，控制器将立刻发出对应的报警音响，对应
的指示灯点亮。控制器将自动逐级菜单退出，待完全退出菜单操作后，液晶屏将显示该信息。
当系统内已经有任意一种或几种信息存在时，再进行菜单操作，如果不人为的退出菜单
操作，且无任何键盘操作，控制器将延时 20 秒后自动退出菜单操作，液晶屏将显示当前的
[首警] 08-05 10:44
031002点型感烟 总线设备
[火警] 总数:005
001 08-05 10:44 031002点型感烟
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
[启动] 总数:002
001 08-05 10:44 000002声光警报
002 08-05 10:44 000002声光警报
手动[√] 自动[√] 喷洒[×] 10:44
[首警] 08-05 10:44
031002点型感烟 总线设备
[火警] 总数:005
001 08-05 10:44 031002点型感烟
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
[启动] 总数:002
001 08-05 10:44 000002声光警报
[延时] 总数:002
001 031秒 031012送风机
手动[√] 自动[√] 喷洒[×] 10:45
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
24
信息。
4.5.3 运行记录检查
控制器具有 2 个事件记录器，分别是 999 条的火警记录器用于专门记录火警事件信息，
999 条的运行记录器用于记录除火警以外的其它事件信息。按下“记录检查”键，进入记录
检查接口，如图 4-18 所示。
图 4-18
按对应按键可分别检查火警记录和运行记录，两种记录显示和操作类似，下面以运行记
录检查为例说明记录检查方法。
按“2”键，系统将显示运行记录信息，每条信息包括记录信息的顺序号、发生的时间、
六位编码、类型、内容提要及汉字信息。
六位编码：当此条信息为外部设备信息时，此编码为用户编码；其余信息，此编码为 0。
类型：当此条信息为外部设备信息时，此项为设备类型；若记录的是系统操作，则此项
为操作类型。
内容提要：对所发生事件说明，如故障、启动、回馈等。
图 4-19 为逐条查看运行记录的图例，按“△”、“▽”键可上下翻查其余记录。
图 4-19
4.5.4 信息的打印
在查看记录时，当打印机处于非禁止打印状态时，可以选中要打印的信息条（反白显示），
按下“确认”键就可以将记录的信息打印出来。另外，当控制器处于“自动打印”状态时，
*记录检查操作*
1 火警记录检查
2 运行记录检查
手动[√] 自动[√] 喷洒[×] 10:55
*运行记录检查*
397 复位 08-05 03:20
000002控制器
398 屏蔽 08-05 03:22
031002防盗模块
399 动作 08-05 03:27
031006喷淋泵
400 故障 08-05 03:30
000001从机
手动[√] 自动[√] 喷洒[×] 10:55
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
25
故障
06 月 01 日 10：22
NO 101010
火灾显示盘
总线设备
事件
时间
二次码
设备类型
汉字注释信息
控制器还可随时将系统中的各种信息打印出来。信息的打印格式如图 4-20 所示。
图 4-20
4.6 控制器报警声音提示及消音
在发生火警或故障等警报的情况下，控制器的扬声器会发出相应的警报声加以提示，当
有多种警报信息时，控制器按以下排序发出对应的警报声音：
1）火警/预警声： 消防车声
2）气体喷洒声： 警车声
3）监管声： 机关枪声
4）动作声： 响 0.48 秒-停 0.96 秒的嘀-嘀声
5）回馈声： 响 0.16 秒-停 0.32 秒的嘀-嘀声
6）启动声： 响 0.16 秒-停 1.6 秒的嘀-嘀声
7）延时声： 响 0.1 秒-停 0.32 秒的嘀-嘀声
8）故障声： 救护车声
如果需要禁止控制器本机的报警声音，按“消音”键，扬声器终止发出警报声。如有新
的警报发生时，控制器将再次发出警报声。
4.7 警报器的消音及启动
在发生火警时，控制器所连接的警报器将发出报警声，提示人员有火警存在，如果值班
人员发现不是真实火警时，可以按“警报器消音/启动”键，来禁止警报器和讯响器发出声
音报警，警报器消音的同时控制器的“声光警报器消音”指示灯点亮，有新的火警发生时，
警报器将再次发出声音报警，同时控制器的“声光警报器消音”指示灯熄灭。也可以通过按
下“警报器消音/启动”键来手动启动控制器所连接的警报器，控制器将提示“按确认键启
动所有警报输出”，在按确认键后，警报器和讯响器将启动。“警报器消音/启动”键需要使
用用户密码（或更高级密码）解锁后才能进行操作。
4.8 火警及故障的处理
4.8.1 故障的一般处理方法
故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障
等；另一类是现场设备故障，如探测器故障、模块故障等。故障发生时，可按“消音”键终
止故障警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作 8 小时以上，
直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示
1 小时的故障声（GB 4717-2005 的要求）；在使用过备电供电后，需要尽快恢复主电供电
并给电池充电 48 小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若现场设备故障，应及时维修，因特殊原因不能及时排除的故障，应利用系统提供
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
26
的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后利用取消屏蔽功能将设备恢复。
4.8.2 火警的一般处理方法
当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
若确认为火灾发生，应立刻通知消防部门，并组织人员疏散。
若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较
大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误
报，请联系本公司售后服务人员解决。
4.9 设备的 设备的 屏蔽 与取消 屏蔽
当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它屏蔽掉，待修理或更换
后，再利用取消屏蔽功能将设备恢复。
4.9.1 设备屏蔽
按下“屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁），屏幕显示如图 4-21
所示。
图 4-21
假设需要屏蔽用户编码为 023066 的光电感烟探测器，其屏蔽操作应按照如下步骤进行：
输入欲屏蔽设备的用户编码及设备类型“02306603”；
按“确认”键存储，如该设备未曾被屏蔽，屏幕的屏蔽信息中将增加该设备（如图
4-22），否则在显示屏上提示“操作处理失败”（如图 4-15）。
图 4-22
请输入掩码号码
00000000未定义
手动[√] 自动[√] 喷洒[×] 10:58
[首警] 08-05 10:44
031002点型感烟 总线设备
[屏蔽] 总数:001
001 08-05 10:58 023066点型感烟
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
[启动] 总数:002
001 08-05 10:44 000002声光警报
002 08-05 10:44 000002声光警报
手动[√] 自动[√] 喷洒[×] 10:58
JB-QB-GST200 火灾报警控制器（联动型）安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
27
本控制器还可对报故障的设备实现直接屏蔽，即当有设备报故障时，可通过按“屏蔽”
键对焦点信息所对应的设备进行屏蔽，而不需输入掩码号码。此时按下“确认”键，该设备
便会被屏蔽，如按“取消”键或 40 秒内不按“确认”键，该设备将不会被屏蔽，同时退出
屏蔽操作状态。
4.9.2 取消屏蔽
按下“取消屏蔽”键（若控制器处于锁键状态，需输入用户密码解锁），屏幕显示如图
4-23 所示。
图 4-23
假设欲取消屏蔽用户编码为 101022 的光电感烟探测器，其操作应按照如下步骤进行：
输入欲取消屏蔽设备的用户编码及设备类型“10102203”；
按“确认”键存储，如该设备已被屏蔽，则此设备将被取消屏蔽，如图 4-15 所示。
本控制器还可对已屏蔽的设备实现直接取消屏蔽，即当有设备屏蔽时，可通过按“取消
屏蔽”键对焦点信息所对应的屏蔽设备进行取消屏蔽，而不需输入取消屏蔽号码。此时按下
“确认”键，该设备便会被取消屏蔽，如按“取消”键或 40 秒内不按“确认”键，该设备
将继续被屏蔽，同时退出取消屏蔽操作状态。
当有设备被屏蔽时，屏蔽指示灯亮；所有被屏蔽设备取消屏蔽后，屏蔽指示灯将熄灭。
4.9.3 查看屏蔽信息
屏蔽信息的查看与一般事件信息不同，即当仅有屏蔽信息存在时，按“复位”键后，将
不显示屏蔽信息，但屏蔽指示灯仍亮（该设备仍处于屏蔽状态，若想取消屏蔽该设备，只能
通过“取消屏蔽”操作来实现），此时若想查看屏蔽信息，可通过按“”、“”键来实现。
当屏蔽信息与其它事件信息同时存在时，查看方式与一般事件信息相同。具体操作方法见
4.5.2。
注意：在进行“屏蔽”、“取消屏蔽”、“启动”、“停动”等操作中输入设备的编码时，可
以使用通配符“*”，表示这一位可以是 0~9 中的任意数字，这个功能可以使我们方便的将一
类设备屏蔽、取消屏蔽、启动或停动。例如：如果要屏蔽掉系统中所有的防盗模块，我们可
以在屏蔽操作时输入：“******48”，这样所有防盗模块将被屏蔽，其中“48”为防盗模块设
备类型代码。
4.10 用户设置
按下“用户设置”键，可进入用户设置接口，用户设置接口包含“1 打印控制”、“2 启
动控制”、“3 防盗控制”、“4 预警设置”、“5 工程名称”。如图 4-24 通
