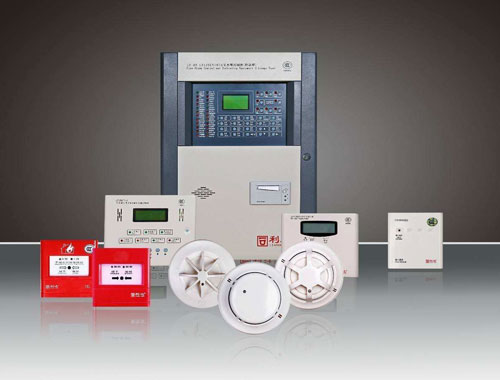

北京利达华信常用火灾报警产品接线端子说明
1、LD3000EN/A烟（LD3300EN温）感：
二总线，无极性，任意接TC-、TC+端子。
布线要求：
（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
信号
2、LD2000E-A手报（LD2001EN消火栓按钮）：
二总线，无极性，接3、4端子。电话线接5，6端子。
LD2001EN消火栓按钮
二总线，无极性，接3、4端子。消防泵启动接1，2端子，泵回答接7，8端子（有源24V回答信号）
布线要求：
（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV2×1.5平方毫米。对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器。
3、LD3600EN总线短路保护器:
二总线，输入端有极性，接5，6端子，6为正极。
输出端无极性，接8，9端子。
布线要求：
（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器
4、LD4400EN-1输入模块（信号模块）：
二总线，无极性，接5、6端子。开关信号接11、12端子。且11，12端要接１５Ｋ电阻。
布线要求：
（1）信号线管井主线：宜选用截面积≥1.5平方毫米的双绞铜芯线，穿金属管或阻燃管敷设，也可采用控制电缆，规格为RVV2×1.5平方毫米。对于平面线可以采用RVS-2×1.0或RVV2×1.0平方毫米的双绞铜芯线。
（2）连接线路的长度应以总导线电阻<70Ω为限，超过应增大导线的线径，或加装总线中继器
5、LD6800EC-1输入输出模块（联动模块）：
二总线，无极性，接5、6端子。电源二总线，有极性，接1、2端子,1为正极；24V有源输出线接9、10端子。信号反馈接11、12端子。且9，10端子要接5.1K检测电阻；11，12端子要接82Ｋ检测电阻。
6、LD6800EN-2双输入输出模块（联动模块）：
二总线，无极性，接5、6端子。电源二总线，有极性，接1、2端子,1为正极。第一组24V有源输出线接9、10端子，信号反馈接11、12端子。第二组24V有源输出线接7、8端子，信号反馈接3、4端子。注意：与LD6800EC-1同样需要接检测电阻，需两套。
布线要求：
（1）信号线管井主线：铜导线截面积≥1.5平方毫米，耐压≥250V，双绞线。平面线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。也可采用电缆，电缆规格为：两芯铜线截面积≥1.0平方毫米，耐压≥250V。
（2）连接导线的长度应以总导线电阻<70Ω为限，否则应增大导线的线径，或加装总线中继器
（3）DC24V联动电源线：管井主线：铜导线截面积≥4.0平方毫米，耐压≥250V，使用双色双绞线以区分DC24V和地线。平面线：可以采用两芯铜导线截面积≥1.5平方毫米。且回路导线总压降≤3V。否则应考虑增大导线截面积。
7、LD6801EC输出模块（切换模块）：
电源线，输入端24V分极性。接4、5脚端子；4脚正极。同时4、5脚对应6800EC-1模块9、10端子；9脚正极。无源常开输出端接10、12脚端子，无源常闭输出接10、11脚端子。
布线要求： DC24V联动电源线：可以采用两芯铜导线截面积≥1.5平方毫米。
8、LD6804EC 总线广播模块（输出模块）：
二总线，无极性，接5、6端子。电源二总线，有极性，接1、2端子,1为正极。消防广播输入接9、10端子。背景广播输入接11，12端子。音箱接7、8端子，且需接２００Ｋ终端电阻。
布线要求：
（1）信号线管井主线：铜导线截面积≥1.5平方毫米，耐压≥250V，双绞线。平面线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。也可采用电缆，电缆规格为：两芯铜线截面积≥1.0平方毫米，耐压≥250V。
（2）连接导线的长度应以总导线电阻<70Ω为限，否则应增大导线的线径，或加装总线中继器
（3）DC24V联动电源线：管井主线：铜导线截面积≥4.0平方毫米，耐压≥250V，使用双色双绞线以区分DC24V和地线。平面线：可以采用两芯铜导线截面积≥1.5平方毫米。且回路导线总压降≤3V。否则应考虑增大导线截面积。
（4）广播音频线以及喇叭线：管井主线采用铜导线截面积≥1.5平方毫米，耐压≥250V的双绞线。广播平面线可以采用铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。
9、LD6806E总线中继器：（回路线信号增强与短路保护）
二总线无极性接5，6端子。电源有极性接1，2端子，1为正极。信号输出端接8，9。
布线要求：
（1）信号线管井主线：铜导线截面积≥1.5平方毫米，耐压≥250V，双绞线。平面线：铜导线截面积≥1.0平方毫米，耐压≥250V，双绞线。也可采用电缆，电缆规格为：两芯铜线截面积≥1.0平方毫米，耐压≥250V。
（2）DC24V联动电源线：主线：铜导线截面积≥4.0平方毫米，耐压≥250V，使用双色双绞线以区分DC24V和地线。平面线：可以采用两芯铜导线截面积≥1.5平方毫米。且回路导线总压降≤3V。否则应考虑增大导线截面积。
10、LD6908E通讯转换模块：（集中机与区域机联网模块）
CAN总线有极性，CH为正极，CL为负极。由厂家技术人员负责安装及调试。
布线要求：
可以采用KVV-2×1.0或者RVVP-2×1.0的电缆。
11、BJ2007B声光警报：
二总线，无极性，接TC+、TC-端子。电源二总线，有极性，接24V+、24V-端子。
布线要求：
（1）信号线管井主线：主线：铜导线截面积≥1.5平方毫米，耐压≥250V，双绞线或者使用电缆：铜线截面积≥1.0平方毫米，耐压≥250V
（2）连接导线的长度应以总导线电阻<70Ω为限，否则应增大导线的线径，或或加装总线中继器。
（3）DC24V联动电源线：铜导线截面积≥4.0平方毫米，耐压≥250V，使用双色双绞线以区分DC24V和地线。电源平面线：可以采用两芯铜导线截面积≥1.5平方毫米。且回路导线总压降≤3V。否则应考虑增大导线截面积。
北京利达气体灭火产品接线说明
1、LD1200A紧急启停按钮
四线制，分启动端，停止端以及24V端。启动端接SQ，停止端接ST；24Ｖ接电源正极，ＶＳＳ接电源负极。
布线要求：
（1）宜选用RVS-2×1.0双绞铜芯线两根，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV-4×1.0平方毫米。
2、LD1100放气指示灯：
两线制，无极性任意接。
布线要求：
（1）宜选用RVS-2×1.0双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV-2×1.0平方毫米。
3、BJ2007声光报警器：
两线制，有极性。接24V和0V端子。
布线要求：
（1）宜选用RVS-2×1.5双绞铜芯线，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV-2×1.5平方毫米。
4、钢瓶驱动：
四线制，有极性。两芯电源驱动线，两芯压力开关反馈线。
布线要求：
（1）宜选用RVS-2×1.5双绞铜芯线两根，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV-4×1.5平方毫米。
5、气体灭火控制盘：
连接主机四线制，两芯电源线，有极性。两芯信号线，无极性。
布线要求：
（1）宜选用RVS-2×1.5双绞铜芯线两根，穿金属管或阻燃管敷设，也可采用电缆，规格为RVV-4×1.5平方毫米。
