TY-610智慧空开安装接线及使用说明

分类： 发布时间：2020-05-13 10:05:15 156次浏览

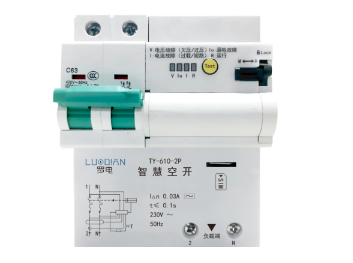

TY-610智慧空开

1.安装前：安装前，先确认【手自动切换开关】状态在【M】位置，再用【手柄】进行分合闸操作2次，最后将【手柄】置于分闸位置。

2.将产品安装到导轨上，并按接线图接线，完成后送电。

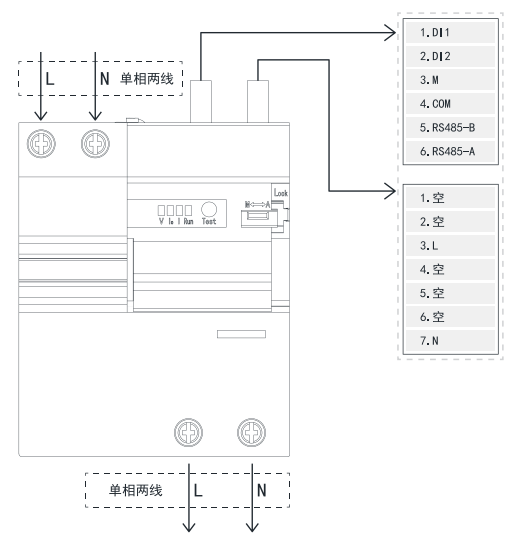

TY-610-2P智慧空开产品接线示意图

TY-610-2P产品接线示意图

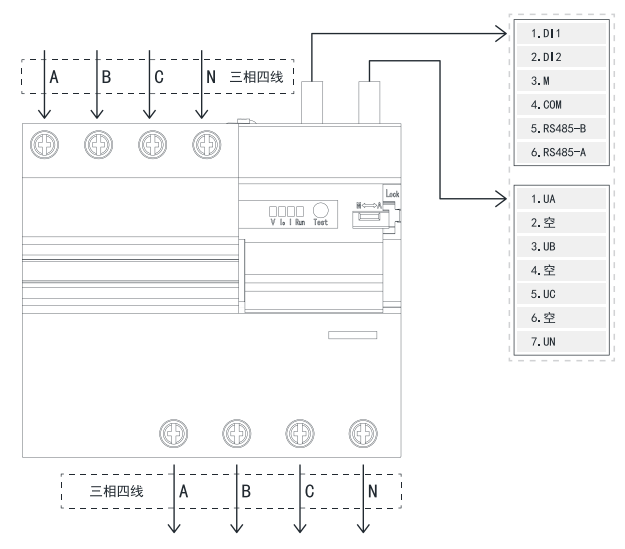

TY-610-4P智慧空开产品接线示意图

TY-610-4P产品接线示意图

3.开机：确认安装正确后，接通设备电源，将【手自动切换开关】切换到【A】位置，满足合闸条件即手动合闸，本产品电源输出指示绿灯亮。

4.通电正常后，按【test】按键测试漏电保护功能，漏电指示灯报警，如20S后自动复位通电，证明本产品正常。

注：

建议产品安装在浪涌保护器的后端。

接线时注意：必须确认输入端与输出端，同时产品辅助电源与主电源必须接同一回路。

故障指示：因欠压、过压、漏电、过载、短路等原因产生故障，本产品会分闸，故障指示灯亮。

故障排除：根据故障指示灯所显示的状态进行有针对性的人工检修与故障排除。

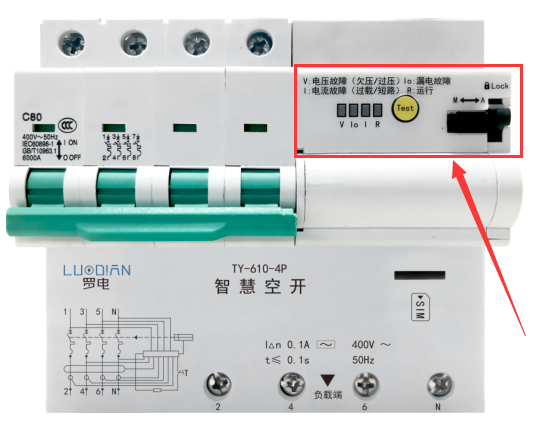

产品面板及指示灯说明

TY-610智慧空开

注：Test：测试键;M：手动模式;A：自动模式;Lock：挂锁模式。

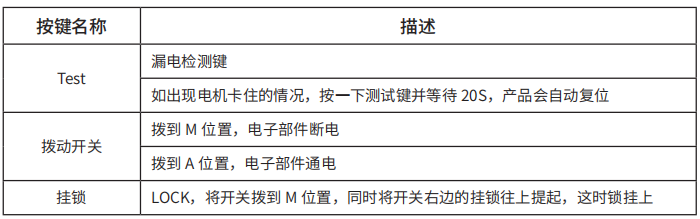

TY-610智慧空开面板按键说明

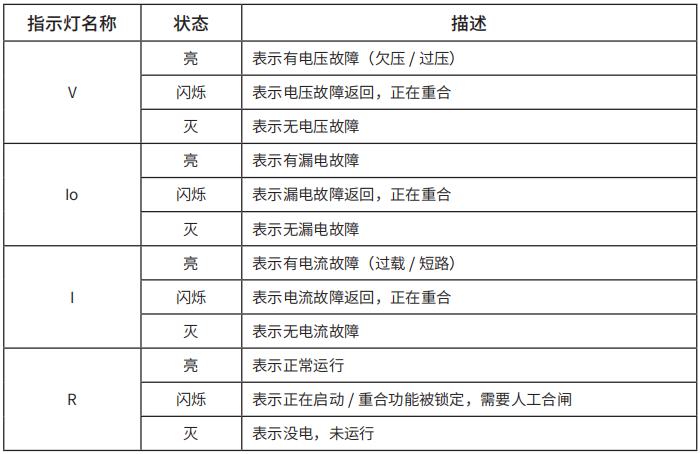

TY-610智慧空开面板指示灯说明
