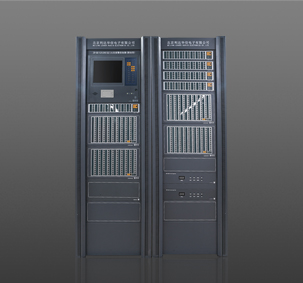

LD128E 火灾报警控制器（联动型）如何调试
一、主控部分
采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳定工作，以及配合显
示的器件、存储的器件、输入、打印等器件。
1、主板 （编号：LD128E-E-C00-XXX）
2、多功能板 （编号：LD128E-E-C01-XXX）
3、液晶 （编号：LD128E-E-C02-XXX）
4、硬盘 （编号：LD128E-E-C03-XXX）
5、按键板 （编号：LD128E-E-C04-XXX）
6、键盘转接盘 （编号：LD128E-E-C05-XXX）
7、贴膜按键 （编号：LD128E-E-C06-XXX）
8、打印机 （编号：LD128E-E-C07-XXX）
9、液晶升压板 （编号：LD128E-E-C08-XXX）
10、软驱 （编号：LD128E-E-C09-XXX）
11，DOM （编号：LD128E-E-C10-XXX）
二、驱动部分
由 1 至 8 块驱动板组成，每个驱动板可输出 4 个探测回路。每个回路可连接 256（0-255）个总
线设备（探测器、手报、输入输出模块、楼层显示器等）。
在一台机器内部最多可接 8 块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：
- 4 -
X X — XXX
地址号（00-255）
回路号（00-31）
总线设备可以为以下几种方式：
1、报警类：包括感烟、感温探测器、手报按钮、输入模块等。
2、模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线
设备编号。
3、借用类：借用设备为虚拟设备，占用一个总线地址，通常映射多线手动盘的一路输出。
4、楼层显示器类：可与 LD128E 系列控制器联接的各楼楼层显示器。
三、电源部分
电源部分由 LD5800E 统一提供 DC24V 电源，通过以下部件转换为 DC5V、DC±12V 及 24V 。
（编号：LD128E-E-P00-XXX）
四、辅料部分
1、串口 2 扩展线 （编号：LD128E-E-A00-XXX）
2、12 P 端子 （编号：LD128E-E-A01-XXX）
3、10 P 端子 （编号：LD128E-E-A02-XXX）
4、扬声器 （编号：LD128E-E-A03-XXX）
五、线缆部分
1、主板（液晶口）— 液晶 （编号：LD128E-E-L00-XXX （C00-C02））
2、主板（硬盘口）— 硬盘 （编号：LD128E-E-L01-XXX （C00-C03））（取消）
3、主板（并口）— 打印机 （编号：LD128E-E-L02-XXX （C00-C07））
4、主板（串口一）— 多功能板 （编号：LD128E-E-L03-XXX （C00-C01））
5、主板（键盘口）— 键盘转接板 （编号：LD128E-E-L04-XXX （C00-C05））
6、主板（串口二）— CRT （编号：LD128E-E-L08-XXX （C00-C11））
7、键盘转接板 — 按键板 （编号：LD128E-E-L05-XXX （C06-C04））
8、多功能板 —液晶升压板 （编号：LD128E-E-L06-XXX （C01-C08））
- 5 -
9、液晶升压板 —液晶 （编号：LD128E-E-L07-XXX （C09-C02））
10、主板（软驱口）— 软驱 （编号：LD128E-E-L08-XXX （C00-C09））
注：电源联接线、主备电检测线及 CAN 通讯总线，无编号，在该线上具有字母标识。
六、整机系统连接图
12V+-
LD128E_
E_D00
磁环盒
TC总线
驱
动
板
24V
5V
LD128E_E_A03
扬
声
器
BD
5V+-
CL
CH
ZD
LD128E_E_L01
LD128E_E_L02
LD128E_E_L10
CRT
联动24V
接
外
设
电 源
S 端
主24V
电源输入220V
24D12D
LD128E_E_P00
50W
24VS5V
5V
电源板
LD128E_E_L08
打印机
LD128E_E_C07
液晶升压板
5V
LD128E_E_L03
工控主板
40P
LD128E_E_C00
5V+- 硬盘口
9针串口1
232
26P
并口
键盘口
9针串口2
软驱接口
液晶口
34P
多功能显示板
LD128E_E_C01
SPK COM ON
软驱
LD128E_E_L06
键盘转接板
LD128E_E_L00
LD128E_E_C05
LD128E_E_L04
44P
LD128E_E_L05
LD128E_E_L07
LD128E_E_C08 LD128E_E_C02
液晶
LD128E_E_C04
按键板
DOM/硬盘
LD128E_E_C10/
LD128E_E_C03
七、接线端子图
TC
0+
TC
0-
TC
1+
TC
1-
TC
2+
TC
2-
TC
3+
TC
3- … 24V 0V … L N
- 6 -
0V 24V 0V 12V 5V 5V 5V 0V 0V 0V
主电
检测
备电
检测
CH CL 5V 5V 0V 0V 12V 0V 公
共
常
开
