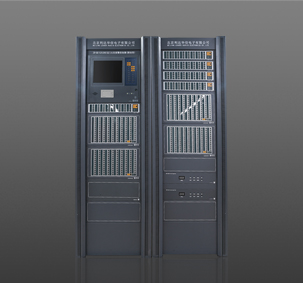

利达报警控制器LD128E 在现场开机前和开机过程中的检测
一、外观检测
1、外观干净，字迹清楚，表面无划痕、掉漆现象（距机柜 1.5 米处）。
2、机箱门开关灵活无声响，机箱门关闭时门缝 < 3mm。
3、显示灯与显示孔位置对正。
4、机械锁安装正确，启动灵活。
5、液晶无划痕，要有保护膜。
二、联接检测
1、内部走线符合工艺要求，其它应符合通用工艺要求。
2、查看所有连线是否正确（查看整机结构图）。是否有断路、短路、接错、接反等现象。
三、通电检测
1、确定无误后通电、开机，用万用表测试电源电压是否正确。
5V：5.0～5.1 12V：12.0～12.5 24V：24.0～25.5
2、如上述检验正常，应能听到主板发出“嘟”一声响，液晶有显示并能正常进入系统，多功能板交
替显示闪亮并有连续的火警声响。
3、用万用表测量各探测器回路的电压应为 19V±1V。
四、多功能板通讯检测
观察控制器面板指示灯，是否根据实际情况亮灭。主板到多功能板、多功能板到各节点如果通
讯异常，可观察通讯多功能调试用指示灯：
L17：WORK 多功能板工作时灯亮；不工作时灯灭。
L18：CANT CAN 总线发送灯，当有数据向 CAN 总线发送时灯状态取反(亮灭或灭亮)，无数
- 10 -
据发送时灯常亮或常灭。
LD19：CANR CAN 总线接收灯，当多功能板由 CAN 总线接收到数据时灯状态取反(亮灭或灭
亮)，无数据接收时灯常亮或常灭。
LD20：CANF CAN 总线发送出错时，灯状态取反，CAN 发送正常时灯常亮或常灭。
LD21：232OK 多功能板与主机通讯正常时灯闪烁，通讯不上时，灯常亮或常灭。
L17
L18
L19
L20
L21
拨码开关
232接口
多功能板
端子
注：请开机前一定检查电源线，观察是否有短路、断路情况发生。通电中如发现异常情况，请
立即切断电源！
五、开机运行方式的选择
系统检查没有问题后，可以开机通电运行。控制器屏幕上会显示主板参数和自检情况，引导后会
显示如下菜单。
1、 Run LD128E Program（运行 LD128E 控制器运行程序）
2、 Return DOS System（返回操作系统）
3、 Return DOS System and useARJ（返回操作系统，并使用 ARJ 压缩程序）
默认执行控制器程序，可通过扩展调试键盘调整选项。延时时间为 5 秒，5 秒后自动执行光标所
停留的菜单项。在控制器监控程序运行时，在主菜单下通过扩展调试键盘，按大写“Z”同样可以返
回操作系统。
