GST-GBFB-200/MP3广播分配盘

GST-GF500W/300W/150W型功率放大器

GST-LD-8305输出模块

YXG3-3、YXJ3-4A室内音箱

GST-XG9000A消防应急广播设备主要具有以下特点：

系统容量大，最多两条广播干线，可级联连接两台功率放大器。

广播分配盘有液晶显示，操作直观方便，可通过广播分配盘直接控制指定应急广播区域。

功率配置灵活，系统可提供500W、300W和150W功率放大器，依据广播的总功率确定功率放大器的型号和数量。

广播区域切换灵活，通过GST-LD-8305输出模块切换指定广播区域，每只输出模块可接入音箱总功率达180W。

正确接线后，可以给设备上电。上电后液晶处于空闲界面，如图所示。

左上角的锁表示本机正常情况下处于锁定状态（为防止非专业人员的误操

作，本机对高等权限的功能设置了密码保护，这些功能包括进行

初始设置和开启应急广播。）

要进入设置菜单必须先解锁，按键，转到密码输入界面（图2-2），通过数字键【0】~【9】输入正确密码后（本机出厂密码为123456），按【确认】键将进入解锁状态（图2-3）。此时按【设置】键可进入设置菜单（图2-4）。空闲状态下3分钟无操作将返回锁定状态。长按键3s也将返回锁定状态。

所谓分组，就是将多个分区二次码编为一组，通过一个键操作即可同时启动多个广播分区（每组最多可以设置10个分区）。

在设置菜单中选中分组设置，按【菜单】进入分组设置菜单（图2-6）。选中要设置的分组后按【菜单】键或【确认】键进入添加分组界面（图2-7），操作数字键输入要添加的分区后，长按【确认】3s以保存设置。

在设置菜单中选中密码设置，按【菜单】进入密码设置菜单（图2-8）。输入原密码（出厂密码为123456），然后输入新密码两次以确认设置（图2-10），密码可自由设定为1-6位。

在设置菜单中选中时钟设置，按【菜单】进入时钟设置菜单（图2-5）。操作数字键【0】~【9】输入正确时间日期后按确认键保存设置。

在设置菜单中选中液晶亮度设置。按【菜单】进入液晶亮度设置子菜单（图2-11），通过【上翻】、【下翻】键选定液晶亮度（选择范围为1-15）后，按【确认】键保存设置。

本机有外线、MP3、话筒、应急广播四种播音模式。其中外线与MP3属于背景广播，可自由启闭。话筒播音包含应急、背景两种模式。应急广播单纯为应急使用。

MP3播音：此播音模式播放的是外置SD卡中.mp3格式文件(目前本机只适用2G及以下容量的SD卡,FAT格式.最高位速320kb/s)，按【MP3】键进入mp3播音模式,进入下图所示界面。作为背景音源，功率放大器输出音量可调。在MP3播音条件下，可操作菜单键以实现相应功能。

外线播音：此播音模式播放的是外接音源中的音频文件，按【外线】键进入外线播音模式，作为背景音源，功率放大器输出音量可调。

应急广播播音：单纯作为应急广播使用，解锁状态下按【应急广播】键或接收到火警信号时自动进入。红色状态指示灯亮，功率放大器输出音量不可调节。

话筒播音：此播音模式播放话筒音源信息，设有背景和应急两种播音模式。锁定状态下按【话筒】键进入话筒背景广播状态，指示灯亮绿色，功率放大器输出音量可调。解锁状态下进入话筒应急广播状态，指示灯亮红色，功率放大器输出音量不可调。

1在广播盘面板上进行操作：

1.1首先打开音源如MP3、话筒、应急广播，使广播盘开始播音。

1.2在操作面板上按下6位需要启动的广播模块二次码（若此时键盘处于锁键状态则需要输入解锁密码），如010001，见图1。

图1

1.3按下【确定】键，控制器上二次码为010001的广播模块即被启动，该广播分区开始广播。继续输入010002、010003、0100*4并分别确定后，相应的二次码为010002、010003、0100*4的广播模块将被启动，开始广播。此时长按【下翻】或【上翻】键即可查看下一页或前一页的分区信息，如图2。

若010002模块返回了反馈信息，则广播盘相应分区显示如图。

在操作面板上按下6位需要停动的广播模块二次码，如010001，按下【退出】键，则010001广播分区退出广播状态。当全部广播分区都停止广播时，广播盘进入正常运行状态（停止播音）。

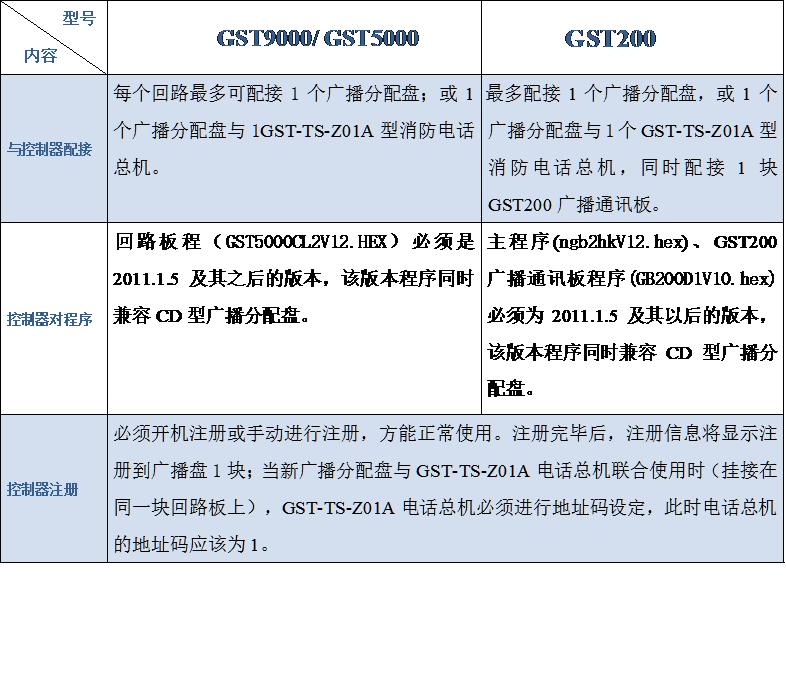

2在控制器面板上进行操作：

2.1在控制器手动允许状态下，按下面板上【启动】键，在启动菜单里输入需要启动的广播模块的二次码，按下【确认】键后该广播模块被启动，同时广播盘将音频信号送至该模块所控制的音响，开始广播，如图4和图5

广播盘显示：

* 当广播盘处于正常运行状态时（未进行广播），若此时从控制器上启动广播模块，则广播盘进入应急广播状态，开始应急广播；若广播盘处于MP3播音或应急广播状态，从控制器启动广播模块或从广播盘启动广播模块，则广播盘播放状态不变，依然保持当前播放状态。

2.2  在控制器手动允许状态下，按下面板上【停动】键，在停动菜单里输入需要停动的广播模块的二次码，按下【确认】键后该广播模块被停动。当所有广播模块均被停动后，广播盘退出广播状态，停止播音。

3在手动盘上进行操作：

3.1  将广播模块定义在手动盘上，通过手动盘按键对广播模块进行启动和停动操作（参见2在控制器面板上进行操作）。

4在广播盘上以分组方式进行操作：

通过【数字】+【分组】按键实现分组的启动和停动。

在键盘解锁状态下，输入组号01，然后按下【分组】键，则01组内包含的所有广播二次码均被启动，广播盘液晶屏显示该组内广播二次码启动和反馈信息；此时若再次输入01，然后按下【分组】键，则01组内的所有广播二次码均被停动，广播盘停止广播。

应急广播中的语音信息需要预先录制，时长限制在5分钟以内。

通过话筒可以给应急广播录音，具体

操作方法是，在锁定状态下，先按

切换到话筒背景播音模式，

按并输入密码123456后

按确认键解锁，此时再按预录音开始，再次按预录音结束。（用话筒做应急预录音时最好先按下话筒侧键,再按开始，录音结束后，先按，再放开话筒侧键，这样可以去掉话筒侧键开关的声音）。

通过外线可以给应急广播录音，具体操作方法是，在解锁状态下，先按切换到外线播音模式，按键预录音开始，再次按预录音结束。

可以对应急广播导入语音文件，把要导入的.mp3格式的语音文件命名为DV（此文件要小于5M）,存在外部SD卡里，进行进入设置菜单，选定导入电子语音选项，按【确认】键并等待导入完成即可（图2-19）。

自检

长按【消音/自检】键3s系统自检复位,循检内部组件。联动功率放大器，所有指示灯亮3s,蜂鸣器鸣叫后自检结束。

录音查询

本机对应急话筒播音内容进行自动录音，录音时长最长可达60小时，可进入设置菜单录音查询选项卡进行查询。此录音满后自动循环覆盖，不可删除。

③表示本段录音的时长为2分32秒

紧急启动应急广播

当消防控制器探测到火警信息后，本机自动切换应急广播播音模式（手动模式下除外），联动功率放大器对火警分区进行广播。警报消除后播音自动停止。

故障检测报警

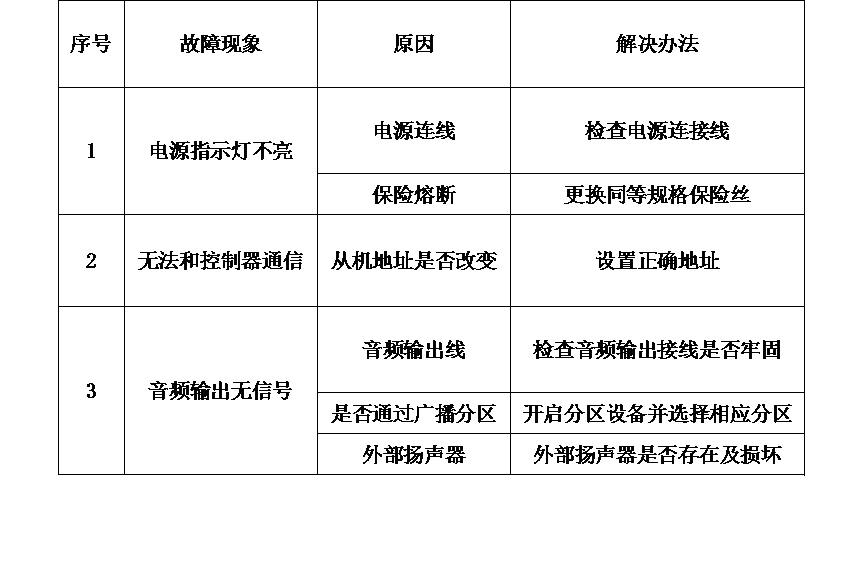

本机与消防控制器及消防广播模块配合可以对广播线路及功放故障进行检测（具体包括功放过载检测，广播总线的短路检测，广播干线及支线的短断路检测）。当如上故障发生时，空闲界面将转换为故障告警界面。故障指示灯亮，并指示相应故障点，当多种故障并存时，本机在空闲界面滚动显示。

对外接线

GST-XG9000A消防应急广播设备对外接线端子如图3-1所示。

图3-1

其中：

L、G、N：AC220V接线端子及交流接地端子；

Z1-1、Z1-2，Z2-1，Z2-2：二路无极性信号二总线端子；

定压输出1：广播系统的音频输出线，也就是干线1；

定压输出2：广播系统的音频输出线，也就是干线2。

注意：如果系统中只有一台功率放大器，应使用“定压输出1”，即干线1输出
