海湾GST- - QKP04， GST- -2 QKP04/2 气体灭火控制器安装使用说明书
(Ver.1.03 ，2013.04)
海湾安全技术有限公司
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
目 目 录
1 概述 .............................................................................................................................................................. 1
2 功能 .............................................................................................................................................................. 1
3 特点 .............................................................................................................................................................. 2
4 技术指标 ...................................................................................................................................................... 2
5 结构特征及配置说明 ................................................................................................................................... 3
5.1 外观及面板说明 .................................................................................................................................... 3
5.1.1 外观 ................................................................................................................................................ 3
5.1.2 面板 ................................................................................................................................................ 3
5.1.3 指示灯及按键 ................................................................................................................................ 4
5.1.4 操作权限设置锁 ............................................................................................................................ 5
5.1.5 检修开关 ........................................................................................................................................ 5
5.2 外接端子说明 ........................................................................................................................................ 5
5.3 布线要求 ................................................................................................................................................ 6
5.4 接线说明 ................................................................................................................................................ 6
5.4.1 与火灾报警控制器（联动型）的连接 ......................................................................................... 6
5.4.2 与钢瓶电磁阀的连接 .................................................................................................................... 7
5.4.3 典型系统接线图 ............................................................................................................................ 7
5.4.4 具有主备两个钢瓶组切换使用的灭火系统接线图 ..................................................................... 8
6 安装与调试................................................................................................................................................... 9
6.1 开箱检查 ................................................................................................................................................ 9
6.2 内部配置及连接状况检查 .................................................................................................................... 9
6.3 开机检查 ................................................................................................................................................ 9
6.4 安装方法 .............................................................................................................................................. 10
6.5 外部设备检查 ...................................................................................................................................... 10
6.5.1 外接线状态检查 .......................................................................................................................... 10
6.5.2 设备编码和检查 .......................................................................................................................... 10
6.6 接线 ...................................................................................................................................................... 11
6.7 调试 ...................................................................................................................................................... 11
6.7.1 断开电磁阀连线 .......................................................................................................................... 11
6.7.2 GST-QKP04 设置 .......................................................................................................................... 11
6.7.3 GST-QKP04 总线设备注册和检查 .............................................................................................. 11
6.7.4 向火灾报警控制器（联动型）注册 ........................................................................................... 12
6.7.5 试验 .............................................................................................................................................. 12
6.7.6 调试完毕系统恢复 ...................................................................................................................... 13
7 操作说明 .................................................................................................................................................... 14
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
7.1 一般管理人员的操作 .......................................................................................................................... 14
7.1.1 开机、关机和自检 ...................................................................................................................... 14
7.1.2 键盘操作说明 .............................................................................................................................. 14
7.1.3 信息显示及记录 .......................................................................................................................... 15
7.1.4 消音 .............................................................................................................................................. 22
7.1.5 复位 .............................................................................................................................................. 23
7.1.6 气体灭火的紧急启动和停动 ...................................................................................................... 24
7.1.7 声光警报器的启动和停动 .......................................................................................................... 25
7.1.8 火灾报警控制器的显示和操作................................................................................................... 25
7.2 系统管理员的操作 .............................................................................................................................. 26
7.2.1 气体灭火控制器上的设置 .......................................................................................................... 26
7.2.2 火灾报警控制器（联动型）上的设置 ....................................................................................... 33
7.2.3 设备注册 ...................................................................................................................................... 38
7.2.4 启动、停动试验 .......................................................................................................................... 39
7.2.5 手动自动工作方式转换试验 ...................................................................................................... 40
7.2.6 检修状态测试 .............................................................................................................................. 40
7.3 检修 ...................................................................................................................................................... 40
8 故障、异常信息处理和定期检查 ............................................................................................................. 40
9 注意事项 .................................................................................................................................................... 41
10 产品附件................................................................................................................................................... 42
附录一 整机内部接线示意图 ....................................................................................................................... 43
附录二 控制器的查询菜单和设置菜单说明 ............................................................................................... 44
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
1
1 概述
GST-QKP04 气体灭火控制器（简称为 GST-QKP04）是海湾公司为适应工程设计的需要而开
发的，具有气体灭火控制功能，可实现 4 个防火区的气体灭火控制；本产品为典型的气体灭火控
制装置，可配接紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块
等，有联网功能，可与海湾公司的火灾报警控制器（联动型）配套使用，组成火灾报警和气体灭
火控制系统，可满足大多数气体灭火系统设计需要。
GST-QKP04 满足 GB 16806-2006《消防联动控制系统》中有关气体灭火控制器的要求，为室
内使用设备。
GST-QKP04/2 气体灭火控制器是 GST-QKP04 的分型产品，除最多控制 2 个防火区的气体灭
火外，其它均与 GST-QKP04 相同，以下描述以 GST-QKP04 为例。
2 功能
2.1 GST-QKP04 能控制气体灭火设备的启动喷洒，其启动方式有以下几种：
通过火灾报警控制器（联动型）发出联动启动控制命令给 GST-QKP04 实现启动气体灭
火；
通过按下现场的紧急启/停按钮的紧急启动按钮来启动气体灭火；
通过按下 GST-QKP04 本身面板上的【启动喷洒】键来启动气体灭火。
GST-QKP04 可实现四个防护区的气体灭火控制，可同时启动 2 区的气体灭火设备；当一个
系统灭火防护区很多时，可用多个 GST-QKP04 联网控制。
2.2 收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、
并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。
2.3 各区延时启动的延时时间在 0～30 秒连续可调；
2.4 具有停动功能，在延时期间，通过以下方式可紧急停止延时和后续动作：
按下面板上的【延时中止】键，可实现紧急停动；
按下该控制区域内的现场紧急停动按钮，可实现紧急停动；
还可通过火灾报警控制器（联动型）的命令进行停动控制（详细内容请参见相应火灾报
警控制器（联动型）的安装使用说明书）。
2.5 具有手自动转换功能，各区可分别设置手动和自动工作方式。
在自动工作方式下，GST-QKP04 可接收火灾报警控制器（联动型）的启动控制命令进行气
体灭火，从而实现了火灾报警系统的探测器自动联动启动气体灭火的功能。
在手动工作方式下，GST-QKP04 不接收火灾报警控制器（联动型）的启动控制命令，只能
通过【启动喷洒】键和现场紧急启动按钮（含手自动转换开关的紧急启动按钮）才能启动气体灭
火。
各区的手动和自动工作方式的设置可以通过现场的【手自动转换开关】实现，也可在
GST-QKP04 上进行设置，各区的手自动状态决定于最后一次设置操作，且各区的手自动工作方
式以设备上的工作方式指示灯的指示为准。
注意：手动工作方式只适于保护区有人时使用!
2.6 可向火灾报警控制器（联动型）等上传启动控制信号、延时信号、启动喷洒信号、气体喷
洒信号和故障信号等信息。
2.7 自身带有备电，在主电缺失时可自动投入备电运行；能给备电充电并有备电保护功能。
2.8 可控制含有主、备两个钢瓶组的气体灭火系统。
2.9 具有信息记录、查询功能，可保存最后的 999 条记录。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
2
3 特点
3.1 配置灵活、可靠性高
采用海湾成熟的总线技术实现与现场控制和报警设备的连接，紧急启/停按钮、气体喷洒指
示灯、声光警报器和手自动转换开关等设备均可方便的连接到 GST-QKP04 上，布线简单方便且
配置灵活。
鉴于气体灭火系统的特殊性，采用可靠性设计方法，以故障导向安全为原则进行产品设计，
并经严格测试，使产品具有极高的可靠性。
3.2 功能强、控制方式灵活
GST-QKP04 为一个完全开放的系统，可与火灾报警控制器（联动型）联网通信实现自动联
动启动气体灭火；也可通过 GST-QKP04 本身的启动按钮或现场的紧急启停按钮（含手自动转换
开关上的紧急启停按钮）等实现手动启停气体灭火。
每个 GST-QKP04 通过设置还可以实现第一区和第二区、第三区和第四区的关联控制，即当
第一区启动一定时间内没有反馈信号时还可以自动启动关联区的气体设备实现双区备份。
3.3 窗口化、汉字菜单式显示界面
采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过
【查询】键和箭头键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到明白易懂方便
直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。
3.4 模块式开关电源
供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能正常工作。充电
部分采用开关恒流定压充电，保证交流输入 176V 对电池的可靠快速充电。
具有备电保护功能，备电供电时，如备电电压低于 20V 系统将自动切断备电。
4 技术指标
4.1 工作电压：交流 AC220V 50/60Hz ，允许电压变化范围 AC176V～AC264V；
4.2 功耗：监视状态功耗≤80W；最大功耗≤380W；
4.3 备用电源：2 个 DC12V/7Ah 密封铅电池；
4.4 气体喷洒输出：各区 DC24V/3A，脉冲方式/持续方式，可调；
4.5 液晶屏规格﹕128×64 点，可同屏显示 32 个汉字信息；
4.6 容量
GST-QKP04 可带 4 个区的气体灭火设备，实现对 4 个防护区的保护；GST-QKP04/2 可带 2
个区的气体灭火设备，实现对 2 个防护区的保护。其中每个区所带设备及数量如下：
电磁阀：1 个，额定电压 DC24V，最大电流 3A；
压力开关：1 个，常开触点，动作时闭合；
声光警报器：1～10 个，编码地址范围 1～10；
气体喷洒指示灯：1～6 个，编码地址范围 11～20；
紧急启/停按钮和手自动转换开关：共 1～10 个，编码地址范围 21～30；
输出模块：1～6 个，编码地址范围 31～40。
GST-QKP04 最多可同时启动 2 个区的气体灭火设备释放灭火剂进行灭火 。
4.7 线制
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
3
线制 距离 负载或连接设备
各区通信总线 24V ＜0.5km 32 只总线设备
各区电源线 DC24V ＜0.5km 每区小于 0.65A
CAN 总线 ＜3.0km 火灾报警控制器（联动型）
4.8 使用环境
工作温度：0℃~40℃
相对湿度≤95%，不凝露
4.9 外形尺寸：宽 420mm×厚 200mm×高 590mm
4.10 外壳防护等级：IP30
4.11 重量：16.7kg
5 结构特征及配置说明
典型配置包括：控制板、输入输出板、电源模块、联网板、电池和液晶等。
5.1 外观及面板说明
5.1.1 外观

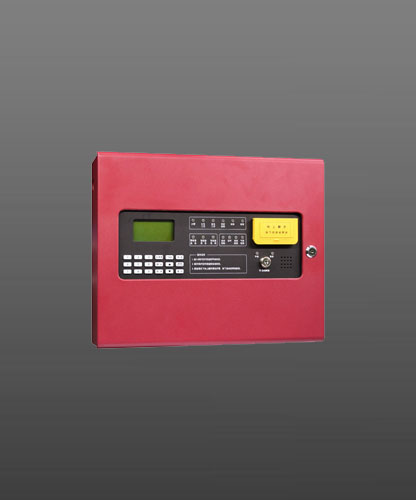

如图 5-1所示，左边为 GST-QKP04，右边为 GST-QKP04/2。
启喷
动洒
延中
时止
声启
光停
启喷
动洒
延中
时止
声启
光停
自 检 消 音 复 位
查 询 菜 单
确 认 取 消
3 2 1
4 5 6
7 8 9
0 *
自状
动态
启控
动制
声启
光动
故
障
运
行
喷
洒
启喷
动洒
延
时
I
0 II
运
行
故
障
声启
光动
启控
动制
延
时
启喷
动洒
喷
洒
自状
动态
自状
动态
喷
洒
启喷
动洒
延
时
启控
动制
声启
光动
故
障
运
行
检
修
主
电
故
障
启
动
备
电
自状
动态
喷
洒
启喷
动洒
延
时
启控
动制
声启
光动
故
障
运
行
声启
光停
延中
时止
启喷
动洒
自状
动态
喷
洒
启喷
动洒
延
时
启控
动制
声启
光动
故
障
运
行
声启
光停
延中
时止
启喷
动洒
启 喷
动 洒
延 中
时 止
声 启
光 停
启 喷
动 洒
延 中
时 止
声 启
光 停
自 检 消 音 复 位
查 询 菜 单
确 认 取 消
3 2 1
45 6
78 9
0 *
自 状
动 态
启 控
动 制
声 启
光 动
故
障
运
行
喷
洒
启 喷
动 洒
延
时
I
0II
运
行
故
障
声启
光动
启控
动制
延
时
启喷
动洒
喷
洒
自状
动态
自状
动态
喷
洒
启喷
动洒
延
时
启控
动制
声启
光动
故
障
运
行
检
修
主
电
故
障
启
动
备
电
图5-1
5.1.2 面板
面板上设有状态指示灯、按键按钮、操作权限设置锁等，以 GST-QKP04 为例，如图 5-2所
示。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
4
4区按钮及指示灯
3区按钮及指示灯
2区按钮及指示灯
1区按钮及指示灯
操作权限设置锁
启喷
动洒
延中
时止
声启
光停
启喷
动洒
延中
时止
声启
光停
自 检 消 音 复 位
查 询 菜 单
确 认 取 消
3 2 1
4 5 6
7 8 9
0 *
自状
动态
启控
动制
声启
光动
故
障
运
行
喷
洒
启喷
动洒
延
时
I
0 II
运
行
故
障
声启
光动
启控
动制
延
时
启喷
动洒
喷
洒
自状
动态
自状
动态
喷
洒
启喷
动洒
延
时
启控
动制
声启
光动
故
障
运
行
检
修
主
电
故
障
备
电
自状
动态
喷
洒
启喷
动洒
延
时
启控
动制
声启
光动
故
障
运
行
声启
光停
延中
时止
启喷
动洒
自状
动态
喷
洒
启喷
动洒
延
时
启控
动制
声启
光动
故
障
运
行
声启
光停
延中
时止
启喷
动洒
启
动
图5-2
5.1.3 指示灯 及按键
5.1.3.1 总指示灯说明
主电：绿色，GST-QKP04 由 AC220V、50Hz/60Hz 电源供电时点亮。
备电：绿色，GST-QKP04 由内部蓄电池供电时点亮。
启动：红色，当 GST-QKP04 启动气体灭火命令时点亮，复位后熄灭。
故障：黄色，有故障时此灯点亮，故障消除后此灯熄灭。
检修：黄色，设备处于检修状态时点亮。
5.1.3.2 各区指示灯说明
运行：绿色，本区正常运行时点亮。
故障：黄色，本区总线设备故障或与电磁阀、压力开关的接线故障时此灯点亮，故障消
除后此灯熄灭。
自动状态：红色，本区处于手动状态时熄灭，处于自动状态时点亮。
声光启动：红色，本区现场声光警报器启动时点亮。
启动控制：红色，本区现场声光、输出模块启动时点亮。
延时：红色，本区处于气体灭火延时阶段时点亮，延时结束后熄灭。
启动喷洒：红色，本区开始输出启动喷洒信号时点亮，复位熄灭。
喷洒：红色，本区压力开关动作（触点闭合）后点亮，复位熄灭。
5.1.3.3 按键说明
自检：正常状态按下此键则对液晶、指示灯和蜂鸣器等进行自检，操作权限受设置锁控
制。
消音：有蜂鸣器报警时按此键可消音，新故障或新启动动作发生后退出消音状态。
复位：按下此键 GST-QKP04 复位，操作权限受密码或设置锁控制。
菜单：通过此键及选择菜单中相应选项、执行相应功能，可完成系统或某区信息的参数
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
5
设置、模式设置、调试等。操作权限受密码或设置锁控制。
查询：通过此键及选择菜单中相应选项、执行相应功能，可完成系统或某区信息记录的
查询。操作权限不受密码或设置锁控制。
确认：属配合键，通过此键表示对选项或输入参数的认可。
取消：属配合键，通过此键表示结束当前界面，返回上一级菜单。
箭头（上下左右）：属配合键，通过此 4 键进行选项操作。
数字键（0～9、*、∪）：输入参数或选项时使用。
各区的【启动喷洒】键：第一次按下时 GST-QKP04 开始延时启动气体灭火（等效于现
场的紧急启动），延时阶段再次按下并确认操作后时 GST-QKP04 中止延时且立即启动气体灭
火；操作权限受设置锁控制，须将锁置到【Ⅱ】位时操作才有效。
各区的【延时中止】键：在本区延时启动过程中按此键可中止延时过程，同时停止声光
警报器和启动控制输出；操作权限受设置锁控制。
各区的【声光启停】键：控制本区的声光警报器的启动和停动，一次按下启动，再次按
下停动；此键同时也控制启动控制的输出；操作权限受设置锁控制。
5.1.4 操作权限设置锁
O：一级操作权限，只能查询信息；
Ⅰ：二级操作允许，面板上除各区【启动喷洒】外的所有按键均可操作；
Ⅱ：二级操作允许，面板上所有按键均可操作。
5.1.5 检修开关
检修开关位置如图 5-3所示。
此开关在进行系统检修时使用，当开关切到“检修”位时断开各区的电磁阀输出的总电源，
GST-QKP04 处于检修状态、检修灯点亮；正常运行时应将开关切到“正常”位、检修灯熄灭。
GST-QKP04 内部结构如图 5-3所示，内部连线见“附录一 整机内部接线示意图”。
控制板 液晶屏
蜂鸣器 通讯板
输入输出板
蓄电池
电源模块
通讯接线端子
3区接线端子
4区接线端子 2区接线端子
1区接线端子
检修开关
主电开关
备电开关
信息存储芯片
液晶显示对比度
调节电位器
主程序芯片
(D1)
(D5)
图5-3
5.2 外接端子说明
GST-QKP04 外接端子如图 5-4所示。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
6
PG N L
YK1 YK2 DC+ DC- Z1 Z2 +24V GND
ZONE1
（1区）
ZONE2
（2区）
GND +24V Z2 Z1 DC- DC+ YK2
YK1
YK1 YK2 DC+ DC- Z1
Z2 +24VGND
ZONE4
（4区）
ZONE3
（3区）
GND +24V Z2 Z1 DC- DC+ YK2 YK1
BL2
AH2
BL1
AH1
图5-4
其中：
L、N、PG：交流 220V 接线端子。
AH1、BL1/AH2、BL2：连接火灾报警控制器（联动型）的通讯总线端子。
Z1、Z2：各区的总线输出端子，连接紧急启/停按钮、声光警报器、气体喷洒指示灯、
输出模块、手自动转换开关等总线设备。
＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如声光警报器、气体喷洒指
示灯和输出模块供电。
DC+、DC-：各区灭火气体启动电磁阀的驱动信号输出端子，平时该端子间输出电压小
于 DC0.7V，启动时输出 DC24V 电压且最大 3A 的信号。终端匹配电阻为 4.7kΩ /0.25W。
YK1、YK2：各区气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电
阻为 4.7kΩ /0.25W。
5.3 布线要求
各区通信总线(Z1，Z2)和电源输出(+24V，GND)连接线应选用截面积≥1.0mm 2 的双绞线，
最长不超过 500m，导线电阻应小于 5Ω 。
各区驱动钢瓶输出端（DC+，DC-）连接线应选用截面积≥1.5 mm 2 RV 线。如果电缆长
度大于 50m，则选用截面积≥2.5mm 2 RV 线。应计算线损压降、保证电磁阀的最低工作电压。 。
各区喷洒反馈信号输入端（YK1，YK2）连接线应选用截面积≥1.0mm 2 RV 线。
外接通讯连线应选用截面积≥1.0mm 2 双绞线，配置 CAN 通讯卡时最大线长不超过
3000m。
交流电源线应采用耐压 750V 以上的三芯绝缘线。
机壳接地线宜用截面积≥4mm 2 的铜导线，接地电阻应小于 4Ω 。
5.4 接线说明
5.4.1 与 与 火灾报警控制器 （联动型）的连接
可通过本地网卡与火灾报警控制器（联动型）联网，本地网卡结构示意图如图 5-5所示，组
成 GST 控制网络时本地网卡的通讯线端子均接入通讯网络总线。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
7
CAN网卡
XS1
XT1
1
2
CAN-L CAN-H
①：20P 数据线，接 GST-QKP01/P 控制器主板。
②：CAN 网络通讯线（CAN_L、CAN_H）。
图5-5
5.4.2 与钢瓶电磁阀的连接
GST-QKP04 各区驱动钢瓶电磁阀有源输出的布线方式如图 5-6 所示。附加元件应置于线路
的末端、接近于钢瓶电磁阀处。
DC-
DC+
控制器
DC24V ≥12Ω ，
钢瓶
附加元件
1N5408
4.7k 0.25W
图5-6
系统其它设备的接法参见系统接线图（图 5-7、图 5-8）。
5.4.3 典型系统接线图
GST-QKP04 典型接线图如图 5-7所示。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
8
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
四区电源线
四区总线
风机、空调、
防火排烟阀等
火灾声光警报器 气体喷洒指示灯 紧急启/停按钮 手自动转换开关 输入/输出模块
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
三区电源线
三区总线
风机、空调、
防火排烟阀等
火灾声光警报器 气体喷洒指示灯 紧急启/停按钮 手自动转换开关 输入/输出模块
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
二区电源线
二区总线
风机、空调、
防火排烟阀等
火灾声光警报器 气体喷洒指示灯 紧急启/停按钮 手自动转换开关 输入/输出模块
CAN-H CAN-L
输入/输出模块 手自动转换开关 紧急启/停按钮 气体喷洒指示灯 火灾声光警报器
风机、空调、
防火排烟阀等
一区总线
一区电源线
GST-LD-8301 GST-LD-8316 GST-LD-8318 GST-LD-8317 GST-HX-M8502
电源
GST-QKP04
4.7k
1N5408
DC24V，≥12Ω
气体灭火设备
钢瓶
压力开关
附加元件
4.7k
4.7k
附加元件
压力开关
钢瓶
气体灭火设备
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
压力开关
钢瓶
气体灭火设备
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
压力开关
钢瓶
气体灭火设备
DC24V，≥12Ω
1N5408
4.7k
火灾报警控制器
（联动型）
电源
L
N
一区
+24V
GND
Z1
Z2
DC+
DC-
YK1
YK2
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
二区
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
三区
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
四区
气体灭火控制器
CAN-H CAN-L
CAN
PG
电源
图5-7
5.4.4 具有主备两个钢瓶组切换使用的灭火系统接线图
具有主备两个钢瓶组切换使用的 GST-QKP04 系统接线图如图 5-8所示。通过设置 1 区和 2
区关联、3 区和 4 区关联可以实现两钢瓶组的关联使用――当启动主钢瓶组后没有检测到压力开
关的回答信号时 GST-QKP04 会自动启动备用钢瓶组。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
9
GST-HX-M8502 GST-LD-8317 GST-LD-8318 GST-LD-8316 GST-LD-8301
三区电源线
三区总线
风机、空调、
防火排烟阀等
火灾声光警报器 气体喷洒指示灯 紧急启/停按钮 手自动转换开关 输入/输出模块
CAN-H CAN-L
输入/输出模块 手自动转换开关 紧急启/停按钮 气体喷洒指示灯 火灾声光警报器
风机、空调、
防火排烟阀等
一区总线
一区电源线
GST-LD-8301 GST-LD-8316 GST-LD-8318 GST-LD-8317 GST-HX-M8502
CAN
GST-QKP04
4.7k
1N5408
DC24V，≥12Ω
气体灭火设备
钢瓶
压力开关
附加元件
4.7k
4.7k
附加元件
压力开关
钢瓶
气体灭火设备
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
压力开关
钢瓶
气体灭火设备
DC24V，≥12Ω
1N5408
4.7k
4.7k
附加元件
压力开关
钢瓶
气体灭火设备
DC24V，≥12Ω
1N5408
4.7k
火灾报警控制器
（联动型）
电源
L
N
一区
+24V
GND
Z1
Z2
DC+
DC-
YK1
YK2
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
二区
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
三区
YK2
YK1
DC-
DC+
Z2
Z1
GND
+24V
四区
气体灭火控制器
CAN-H CAN-L
电源
PG
电源
图5-8
6 安装与调试
6.1 开箱检查
检查装箱单的内容是否与订货配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐
一检查，主要检查内容包括：安装使用说明书、保险管、箱门钥匙和权限设置锁钥匙等，核对无
误后再对外观进行必要的检查。检查中如发现有不符合要求的情况请与供应商联系。
6.2 内部配置及连接状况检查
参照本说明书第 5 章的介绍对内部配置进行检查，若发现连接线有脱落、与说明书介绍不符
合或标识不清等情况，请与供应商或海湾公司技术服务部联系。
6.3 开机检查
GST-QKP04 进入现场后，应接通电源进行开机检查。检查内容包括：
观察液晶显示是否正常、指示灯是否全部能点亮，蜂鸣器是否发出洪亮的警报声音；也
可用【自检】键检查；
开机后，观察有无电源故障，操作按键时是否有嘀嘀声等；
电源输出和总线输出电压是否正常、是否能实现正确注册所带现场设备等。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
10
如在某一步发现异常，可参照后面的故障处理说明部分适当处理，如问题继续不能彻底解决，
应通知相关部门。
6.4 安装方法
采用壁挂式安装，安装尺寸如图 6-1 所示。用 3 个 M6 的膨胀螺栓将控制器固定在牢固的墙
壁上，膨胀螺栓的水平间距为 340mm，高度相距 472mm。
340
43
7
472
12
图6-1
6.5 外部设备检查
6.5.1 外接线状态检查
检查与控制器相连的各区总线状况，测量总线与地、总线与 DC24V 电源线、DC24V 电源线
与地之间的绝缘电阻，总线回路的负载状况。其中，绝缘电阻应大于 20MΩ ，各区总线回路负
载应大于 1kΩ 。
6.5.2 设备 编码和 检查
在设备安装时，应按表 1 所列范围对设备进行编码，如果不在指定范围，开机后 GST-QKP04
将自动进行调整或报故障。
检查回路设备状况，即设备数量、编码及工作状态是否符合设计要求，排除存在的故障，做
好系统连接的准备。
注：对于 GST-LD-8301 模块，如果控制防火阀，可定义为“防火阀”类型，定义数字 22；
如果控制空调，可定义为“空调机组”类型，定义数字 32；如果控制照明配电，可定义为“照
明配电”类型，定义数字 34.
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
11
表 1
设备名称、型号 设备所占编码点范围
声光警报器 GST-HX-M8502、GST-HX-100B
1～10
配接非编码声光的模块
GST-LD-8301
GST-LD-8333
气体喷洒指示灯 GST-LD-8317 11～20
紧急启/停按钮 GST-LD-8318
21～30
手自动转换开关 GST-LD-8316
输入/输出模块 GST-LD-8301 31～40
6.6 接线
主机及外部设备检查完毕后，如各项测试均符合要求，请参照第 5 章的有关说明将外部设备
与控制器进行正确的连接。每一步连接后都应再次进行测试并将结果填写到调试表格中，以供调
试和各种后续操作使用。
注意：
出厂时，GST-QKP04 每一区的电磁阀和压力开关外接端子均并有负载电阻，在安装接线时，
需将负载电阻取下，按系统图接好负载和匹配电路。
6.7 调试
警告：由于气体灭火的特殊性，调试时一定先断开各区与电磁阀的连线，以免因操作
不当或线路问题产生误喷而造成不可挽回的人员伤亡和财产损失！
接线完成后，经过仔细检查无误便可以进行开机调试了，调试时可以参照后面的操作说明进
行以下操作步骤：
6.7.1 断开电磁阀连线
断开电磁阀与系统的连线，用 4.7kΩ /0.25W 电阻接到电磁阀驱动信号输出端。
6.7.2 GST-QKP04 设置
开机后，操作【菜单】键可进行用户设置和系统设置，通过选择和输入相关参数最终完成对
GST-QKP04 各区有关工作状态和工作参数等的设置，包括 GST-QKP04 的联网地址、时钟、各区
编码、各区手动或自动工作状态、各区启动延时时间和输出脉宽等内容。
6.7.3 GST-QKP04 总线设备注册和检查
启动注册过程，分别对各区设备进行注册，查看总线设备的注册情况是否和调试表格中登记
的情况一致，如发生大面积丢失，应首先检查电源和总线是否故障，然后对个别设备检查，之后
重新注册检查。
注册后应通过查询功能检查各区的外围设备的数量、设备类型以及编码点等是否正确，如需
要可以通过 GST-QKP04 或编码器修改设备编码，参见表 1。
注意：GST-QKP04 对某一回路的重码设备或编码超范围的设备自动改码，故注册后应
核对记录。
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
12
6.7.4 向 向 火灾报警控制器 （联动型） 注册
先在火灾报警控制器（联动型）上进行联网设置和设备定义，然后启动火灾报警控制器（联
动型）注册过程，查看火灾报警控制器（联动型）是否正确注册到相连的 GST-QKP04 设备，如
有问题，重点检查通讯线。
6.7.5 试验
6.7.5.1 手动启停 声光警报器试验
将 GST-QKP04 面板上的设置锁设置到【Ⅰ】位，按下【声光启停】键：
当区域讯响器处于启动状态时，此时区域讯响器停动，GST-QKP04 面板上对应该区域的
“声光启动”指示灯熄灭。
当区域讯响器处于停动状态时，此时区域讯响器启动，GST-QKP04 面板上对应该区域的
“启动控制”、“声光启动”指示灯点亮。
6.7.5.2 火灾报警控制器 （联动型） 联动启停 试验
以 GST-QKP04 和 GST5000 联网为例对 GST5000 联动启停 GST-QKP04 的 1 区气体喷洒进行简单
说明：
6.7.5.2.1 启动方式
将 GST-QKP04 的 1 区的工作状态设置为“自动”状态，此时 GST-QKP04 面板上 1 区的
“自动状态”指示灯点亮；
按下 GST5000 面板上的【启动】键，GST5000 液晶界面出现启动参数输入界面，根据
提示文字输入 GST-QKP04 的 1 区的区编码号及类型号“37”，按下【确认】键，根据 GST5000
液晶提示信息，连续按下 GST5000【确认】键直至液晶界面自动返回到启动参数输入界面；
GST-QKP04 面板上总“启动”指示灯、1 区的“声光启动”、“启动控制”、“延时”指示
灯点亮，蜂鸣器发出报警声，液晶提示启动控制、延时信息，GST-QKP04 启动 1 区的区域讯
响器和输出模块。
6.7.5.2.2 停动方式
按下 GST5000 面板上的【停动】键，GST5000 液晶界面出现停动参数输入界面，根据
提示文字输入 GST-QKP04 的 1 区的区编码号及类型号“37”，按下【确认】键；
GST-QKP04 面板上 1 区的“声光启动”、“启动控制”、“延时”指示灯熄灭，停止报警声，
液晶返回到系统正常提示信息，GST-QKP04 停止 1 区讯响器和输出模块的输出。
6.7.5.3 手动延时启动试验
可通过现场的紧急启动按钮及 GST-QKP04 上的【启动喷洒】按键来实现对气体灭火设备的
延时启动控制。
当按下保护区现场的紧急启动按钮或 GST-QKP04 上的【启动喷洒】按键直至液晶屏上
出现“按确认键延时启动”提示后按下【确认】键，GST-QKP04 开始延时启动阶段，倒计时
显示延时时间，延时结束后将输出启动电磁阀的信号， 万用表测量应有 24VDC 信号，输出
时间等于设定的脉冲时间。
在延时过程中声光警报器将动作，延时中止后停止报警。
注：GST-QKP04 的延时启动时间可通过菜单设定，根据现场情况在 0～30 秒间任意设定。
6.7.5.4 立即启动喷洒试验
设置锁置于【Ⅱ】位时，按下 GST-QKP04 上的【启动喷洒】按键直到液晶屏上出现“按确
认键延时启动”提示后按下【确认】键开始延时后马上再次按下【启动喷洒】按键直到液晶屏上
出现“按确认键立即启动”提示并按下【确认】键后，GST-QKP04 应立即开始启动喷洒输出，
即输出启动电磁阀的信号，万用表测量应有 24VDC 信号，输出时间等于设定的脉冲时间。
6.7.5.5 停动控制试验
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
13
在延时期间可通过现场紧急停动按钮或用 GST-QKP04 面板上的【延时中止】键进行停动操
作，即停止延时、延时灯熄灭，停止声光警报器和启动控制的输出，系统恢复延时前的状态。停
动操作有以下几种方式：
在延时期间，按下 GST-QKP04 上的【延时中止】按键，便可实现紧急停动；
在延时期间，按下该控制区域内的现场紧急停动按钮，可实现紧急停动。
注意：停动操作必须在【启动喷洒】之前的延时阶段才有效，延时之前和开始【启动
喷洒】后的停动控制操作均无效！！
6.7.5.6 模拟压力开关反馈试验
短接区域现场压力开关的反馈触点并保持 10 秒左右，GST-QKP04 面板该区域的“气体喷洒”
指示灯点亮，蜂鸣器发出报警音，液晶提示反馈信息，GST-QKP04 启动对应该区域的气体喷洒
指示灯。
6.7.5.7 手自动控制转换功能试验
GST-QKP04 各区的手自动工作方式的设置可通过现场的手自动转换开关实现，也可在
GST-QKP04 上进行设置。
6.7.5.7.1 通过现场的手自动转换开关实现手自动工作方式设置
将现场手自动转换开关手自动转换锁转到“手动”档位并保持一段时间，现场该区域的
手自动转换开关上“手动”指示灯点亮，“自动”指示灯熄灭，GST-QKP04 面板对应该区域
的“自动”指示灯熄灭。
将现场手自动转换开关手自动转换锁转到“自动”档位并保持一段时间，现场该区域的
手自动转换开关上“自动”指示灯点亮，“手动”指示灯熄灭，GST-QKP04 面板对应该区域
的“自动”指示灯点亮。
6.7.5.7.2 通过 GST-QKP04 设置 菜单实现手自动工作方式设置
按照“7.2.1.3 设置各区手动或自动工作状态”将区域状态设置为“手动”，GST-QKP04
面板对应该区域的“自动”指示灯熄灭，现场该区域的手自动转换开关上“手动”指示灯点
亮，“自动”指示灯熄灭。
按照“7.2.1.3 设置各区手动或自动工作状态”将区域状态设置为“自动”，GST-QKP04
面板对应该区域的“自动”指示灯点亮，现场该区域的手自动转换开关上“自动”指示灯点
亮，“手动”指示灯熄灭。
6.7.5.8 故障试验
与电磁阀相连接的线路发生断路、短路时，GST-QKP04 报故障，总“故障”指示灯及本
区“故障”指示灯均应点亮。
与压力开关相连接的线路发生断路时，GST-QKP04 报故障，总“故障”指示灯及本区“故
障”指示灯均应点亮。
总线设备从总线上被摘除时，GST-QKP04 报故障，总“故障”指示灯及本区“故障”指
示灯均应点亮。
主电缺失或电池线断开时，GST-QKP04 报故障，“故障”指示灯点亮。
上述故障发生后，GST-QKP04 显示并记录相应故障信息，上报火灾报警控制器（联动型）；
将故障排除后，相应指示灯熄灭，GST-QKP04 回到正常监视状态。
6.7.6 调试完毕系统恢复
先用万用表检测、确认无电压后方可接入电磁阀和恢复系统的连线，填写记录。
警告：
气体钢瓶电磁阀接入 24V 电源即会启动，造成气体喷洒，因此调试过程中一定不要接电磁
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
14
阀，待系统完全调试正常后再连接。
提醒操作者务必注意，气体灭火设备是一旦收到启动电平信号就会瞬时完成喷洒灭火工作的
被控设备。对 GST-QKP04 的误操作一方面会导致重大的、不可挽回的损失，甚至是人员伤亡；
另一方面也会在一定时期造成重要场所消防能力的削弱。启动这些设备应慎之又慎！
进行气体灭火设备的启动除了具备启动一般设备的条件外还应符合以下条件：
进行气体灭火设备启动的人员必须是经过气体灭火知识培训合格的人员；
确认火情确实需要启动气体灭火设备；
确认气体灭火设备喷洒的保护区域内人员疏散已经完成。
气体灭火设备启动后，现场的压力开关将反馈设备动作信号，气体喷洒指示灯点亮，同时
GST-QKP04 向火灾报警控制器（联动型）报反馈信息。
在开机前必须检查线路有无问题，如短路、开路、错接等。
调试完成后接入电磁阀线圈时必须先用万用表检测、确认无电压后方可接入，严禁违规操作！
7 操作说明
7.1 一般管理人员的操作
7.1.1 开机、 关机 和自检
当调试工作完成后，用户就可以按以下顺序进行开机操作：
置检修开关于“检修”位；
打开主电开关；
打开备电开关；
完成以上操作后，GST-QKP04 上电进入自动检查状态：指示灯逐行点亮，液晶逐行显示，
蜂鸣器发出报警音，自检完毕后，GST-QKP04 面板“主电”、“检修”指示灯点亮，各区“运行”
指示灯点亮，工作状态指示灯“自动”点亮或熄灭，液晶提示图 7-1所示界面。
置检修开关于“正常”位。
完成上述操作后，面板“检修”指示灯熄灭，开机过程结束，GST-QKP04 进入正常监视状
态。
图7-1
关机过程按照与开机时相反的顺序关掉各开关即可。要注意备电开关一定要关闭，否则长时
间放电会导致电池过度放电而损坏。
7.1.2 键盘 操作说明
7.1.2.1 键盘的命令功能和字符功能
键盘分命令功能键和字符功能键：【自检】、【消音】、【复位】、【菜单】、【查询】、【确认】、【取
消】、【 】、【 】、【 】、【 】、各区【启动喷洒】、【延时终止】、【声光启停】为命令功能键；
数字 1-9、【 * 】、【∪】为字符功能键。
7.1.2.2 数据输入的一般方法
在开始输入字符时，屏幕上会反白提示数据输入区域，按【】或【】键，系统将默认反
白提示数据为输入数据。按下字符键，提示区原来显示的所有字符消失，显示的为刚刚键入的字
符，并在下一输入位置显示提示光标（提示光标总指向新的字符输入位置，到输入区尾后自动指
系统工作正常
12月04日16:52
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
15
向输入区首位）。按【】、【】键，将光标移至输入区的任何一个字符位置，可对该字符进行
修改。
编辑完一个数据输入区后，按【】或【】键，系统将反白提示下一个数据输入区。当位
于最后一个数据输入区时，按【】、【】键将返回到第一个数据输入区。不论光标位置在何处，
按下【确认】键，都将所有屏幕上显示的字符存储。
在进行数据输入时，如果停止键盘输入，3 分钟后系统将自动退出当前的数据输入状态，并
且不存储当前的输入。
7.1.2.3 信息查看操作的方法
7.1.2.3.1 定义
事件信息：将故障、动作、延时、启动喷洒、反馈等信息统称为事件信息。
焦点屏幕：查看事件信息时，事件信息类型为反白状态的信息屏幕被称为焦点屏幕。
焦点信息：焦点屏幕的当前信息被称为焦点信息。
7.1.2.3.2 操作方法
信息查看主要包括事件信息、系统检查两种情况。其基本方法如下：
查看事件信息时，分屏状态下按【】、【】键可切换焦点屏幕，通过按【】、【】
键可逐条查看焦点屏幕的各条信息。
进入系统检查可通过按【】、【】、【】、【】键进行翻屏查看各选项，按下相应选
项的数字键查看区域状态、外围设备、运行记录、区域关联：
区域设置检查时，按【】、【】、【】、【】键进行翻屏查看各选项，按下相应选项
的数字键查看各区设置。
外围设备检查时，按【】、【】、【】、【】键进行翻屏查看各选项，按下相应选项
的数字键查看各区外围设备注册情况，区域注册设备如液晶屏一屏不能全部显示，可按
【】、【】、【】、【】键顺序或翻屏查询。
运行记录检查时，可通过按【】、【】键逐条查看各条信息。
注意：在正常监视状态下进行操作时，【取消】键可使液晶屏幕返回到该屏幕的上一级屏幕，
直至返回到图 7-1所示的屏幕。
7.1.2.4 键盘解锁和锁键盘
开机默认为“锁键”状态，若进行功能键（除【查询】、【消音】、【 】 、【 】、【 】、【 】
键外）操作或选择相关功能选项，液晶屏显示一个要求输入密码的画面（图 7-2），此时输入正确
的密码并按下【确认】键，才可继续操作，同时完成键盘解锁。解锁后 5 分钟不操作键盘或复位
后，自动进入锁键状态。
图7-2
7.1.3 信息显示及记录
7.1.3.1 本机信息显示
7.1.3.1.1 正常监视信息
开机过程结束或复位完毕，面板“主电”指示灯、各区“运行”指示灯点亮，各区工作状态
请输入密码
******
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
16
指示灯 “自动”点亮或熄灭，液晶显示如图 7-1所示界面，GST-QKP04 进入正常监视状态。
7.1.3.1.2 故障信息
故障信息一般可分为两类，一类为内部部件产生的故障，如主备电故障、总线故障等；另一
类是现场设备故障，如讯响器故障、输出模块故障等。
故障发生时，GST-QKP04 将在 100s 内发出故障信号：
蜂鸣器发出报警声，面板的总“故障”指示灯点亮；
若为本机内部部件产生的故障，如主电故障，GST-QKP04 液晶提示如图 7-3所示故障信
息，面板的“主电”指示灯熄灭，“备电”指示灯点亮；
若为现场设备产生的故障，GST-QKP04 液晶提示如图 7-4所示故障信息，面板上对应该
区域的“故障”指示灯点亮。
图7-3
发生故障时液晶屏提示的信息分两种：
①如图 7-3所示，液晶屏按故障发生的时间顺序显示各条故障信息，显示的内容包括：故障
发生的总数、时间和故障类型。
图7-4
②如图 7-4所示，液晶屏按故障发生的时间顺序显示各条故障信息，显示的内容包括：故障
发生的总数、时间、区域、编码点和设备类型。
7.1.3.1.3 动作信息
当系统内紧急启/停按钮或手自动转换开关的启动按钮被按下后，GST-QKP04 发出急启按钮
动作信号，同时发出启动控制信号，紧接着进入到延时启动状态：
液晶屏首先显示如图 7-5所示动作信息，点亮“启动”指示灯，并发出报警声；
液晶屏紧接显示如图 7-6所示启动控制信息、图 7-7所示延时信息，并发出启动控制信号，
进入到延时启动阶段。
故障 001/002
12月05日08:20
控制器 主电故障
故障 001/002
12月05日08:20 3区
000301 讯响器
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
17
图7-5
图 7-5所示为 GST-QKP04 发出动作信号时液晶屏提示的信息，液晶屏按动作发生的时间顺序
显示，显示的内容包括：动作发生的总数、时间、区域、编码点和设备类型。
7.1.3.1.4 启动控制信息
当系统内紧急启/停按钮或手自动转换开关的启动按钮被按下、GST-QKP04 面板【启动喷洒】
键被按下并确认或处于自动状态的区域收到联动启动命令，GST-QKP04 对应该区域发出启动控
制信号，紧接着进入到延时启动状态：
液晶屏首先显示如图 7-6所示启动控制信息，并发出报警声，点亮“启动控制”指示灯，
启动区域讯响器发出声光报警信息、启动输出模块联动现场消防设备；
液晶屏紧接显示如图 7-7所示延时信息，点亮相应指示灯，进入到延时启动阶段。
图7-6
图 7-6所示为 GST-QKP04 发出启动控制信号时液晶屏提示的信息，液晶屏按启动控制发出
的时间顺序显示，显示的内容包括：启动控制发生的总数、时间、区域。
7.1.3.1.5 延时 信息
当系统内紧急启/停按钮或手自动转换开关的启动按钮被按下、GST-QKP04 面板【启动喷洒】
键被按下并确认或处于自动状态的区域收到联动启动命令，GST-QKP04 对应该区域发出启动控
制信号，进入到延时启动状态，发出延时信号：液晶屏显示如图 7-7所示延时信息，并发出报警
声，点亮“延时”指示灯。
图7-7
图 7-7所示为 GST-QKP04 两区发出延时信号时液晶屏提示的信息，液晶屏按延时发生的时
间顺序显示，显示的内容包括：延时区域及延时剩余时间。其中 1 区延时启动剩余时间为 9 秒，
2 区延时启动剩余时间为 15 秒。
动作 001/002
12月05日08:20 3区
000322 急启按钮
1区延时:09秒
2区延时:15秒
启动控制 001/002
03月21日13:12 3区
000300
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
18
7.1.3.1.6 启动 喷洒 信息
延时启动结束或立即启动后，GST-QKP04 发出启动喷洒信号：
液晶屏显示如图 7-8所示启动喷洒信息，并点亮“启动喷洒”指示灯；
电磁阀驱动端子输出 DC24V 信号，并启动气体喷洒指示灯发出现场气体喷洒的信息
（GST-QKP04 设置为“启动喷洒输出”方式）。
图7-8
图 7-8所示为发出启动喷洒信号时液晶屏提示的信息，液晶屏按启动喷洒发出的时间顺序显
示，显示的内容包括：启动喷洒发生的总数、时间、区域。
7.1.3.1.7 反馈 信息
接收到现场压力开关反馈的动作信号后，GST-QKP04 发出反馈信号：
液晶屏显示如图 7-9所示反馈信息，并点亮“气体喷洒”指示灯，发出相应报警声；
启动气体喷洒指示灯发出现场气体喷洒的信息。
图7-9
图 7-9所示为发出反馈信号时液晶屏提示的信息，液晶屏按反馈发出的时间顺序显示，显示
的内容包括：反馈发生的总数、时间、区域及反馈类型。
7.1.3.1.8 联动信息
当 GST-QKP04 和火灾报警控制器（联动型）联网后，可通过火灾报警控制器（联动型）联
动启动 GST-QKP04，GST-QKP04 收到联动启动命令后，发出联动信号：
液晶屏显示如图 7-10所示联动信息，并点亮“启动”指示灯，发出相应报警声；
如被联动区域处于“自动”状态，将立即进入延时启动状态。
图7-10
图 7-10所示为发出联动信号时液晶屏提示的信息，液晶屏按联动发生的时间顺序显示，显示
的内容包括：联动发生的总数、时间、区域。
联动 001/002
12月05日08:20 1区
000100
反馈 001/001
12月05日08:45 1区
000100 压力开关
启动喷洒 001/002
12月05日08:45 2区
000200
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
19
7.1.3.2 网络信息显示
GST-QKP04 和 GST 系列火灾报警控制器（联动型）联网后，GST 系列火灾报警控制器（联
动型）可实时显示 GST-QKP04 监控区域的故障、延时、启动、反馈等信息。
下面以和 GST5000 联网为例，对网络中 1#机 GST5000 的液晶屏幕上显示的气体灭火控制器
上传的信息进行简单说明，详见相应火灾报警控制器（联动型）的说明书。以下介绍的 GST5000
处于正常监控状态，除气体灭火控制器上传的信息，GST5000 没有其它信息显示，其中气体灭
火控制器的上传信息区定义编码为 200100。
7.1.3.2.1 故障信息
当气体灭火控制器检测到故障信号时，气体灭火控制器将故障信息上传给 GST5000，
GST5000 接收到信息后，液晶屏将显示如图 7-11所示的界面。
图7-11
图 7-11所示的是故障信息显示界面，界面上半部分为全部故障信息，首行显示了信息类型为
“故障”，信息总数为 2 条，其中第 1 条是编码为 200100 区域编码点为 1 的讯响器报故障。
7.1.3.2.2 延时信息
当气体灭火控制器进入到延时启动状态时，气体灭火控制器将启动信息、延时信息上传给
GST5000，GST5000 接收到信息后，液晶屏将显示如图 7-12所示的界面。
图7-12
[启动] 总数：002
001 17:45 200131 防火阀
002 17:45 200101 讯响器
[延时] 总数：001
001 17:45 200100 气体启动 网络延时
无火警信息
[故障] 总数：002
001 17:51 200101 讯响器
002 17:51 200131 防火阀
无联动信息
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
20
图 7-12所示为启动、延时信息显示界面，界面第二部分显示气体灭火控制器上传的全部启动
信息，首行显示了信息类型为“启动”信息，信息总数为 2 条，其中第 1 条是编码为 200100 区
域编码点为 31 的输出模块被启动；界面第三部分显示气体灭火控制器上传的全部延时信息，首
行显示了信息类型为“延时”信息，信息总数为 1 条，其中第 1 条是编码为 200100 区域处于延
时状态。
7.1.3.2.3 启动信息
当气体灭火控制器启动现场总线设备或气体喷洒时，气体灭火控制器将启动信息上传给
GST5000，GST5000 接收到信息后，液晶屏将显示如图 7-13所示的界面。
图7-13
7.1.3.2.4 反馈信息
当气体灭火控制器收到压力开关的反馈信号时，气体灭火控制器将反馈信息上传给
GST5000，GST5000 接收到信息后，液晶屏将显示如图 7-14所示的界面。
图7-14
7.1.3.3 信息查询
当 GST-QKP04 处于监视状态时可通过 GST-QKP04 的液晶对区域状态、外围设备、运行记
录、区域关联信息进行检查。
7.1.3.3.1 区域状态查询
GST-QKP04 可根据所配接气体设备选择启动方式，还可根据现场气体设备喷洒输出前需要
处理的事情设置延时启动时间。启动方式及启动延时时间按以下方式检查：
[启动] 总数：002
001 17:45 200101 讯响器
002 17:45 200131 防火阀
无火警信息
[启动] 总数：002
001 17:45 200100 气体启动
002 17:45 200131 防火阀
[反馈] 总数： 001
001 17:45 200100 气体启动
无火警信息
GST-QKP04、GST-QKP04/2 气体灭火控制器安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
21
按 GST-QKP04【查询】键，液晶屏出现如图 7-15所示的“系统检查操作”界面。
图7-15
按【1】键选中“1 区域状态检查”，进入“区域设置检查”界面，输入区号可检查该区状态，
如图 7-16所示。
图7-16
如图 7-16所示为 GST-QKP04 的区域设置检查界面选择“1 1 区设置检查”后转入 1 区状态
查询界面的图例，其中 1 区输出方式为脉冲方式，脉冲输出时间为 10 秒，启动延时时间为 30 秒。
7.1.3.3.2 外围设备查询
系统内连接的现场总线设备经过 GST-QKP04 注册后，可通过外围设备检查界面进行查看。
在“系统检查操作”界面（图 7-15）下，按【2】键选中“2 外围设备检查”，进入“
