GST-TS9000 消防电话安装使用说明书
目 录
第 1 章 系统简介 ........................................................ 1
第 2 章 系统结构及配置说明 .............................................. 2
2.1 结构及典型配置方式概述 .......................................... 2
2.2 GST-TS-Z01A 型消防电话总机结构说明 ............................... 3
第 3 章 使用与操作 ...................................................... 5
3.1 概述 ............................................................ 5
3.2 主要技术指标 .................................................... 5
3.3 开机 ............................................................ 5
3.4 主菜单操作 ...................................................... 6
3.5 呼叫通话操作 ................................................... 12
3.6 关机 ........................................................... 14
第 4 章 现场配接设备 ................................................... 15
4.1 GST-TS-100A/GST-TS-100B 型消防电话分机 .......................... 15
4.2 GST-LD-8312 型消防电话插孔 ...................................... 15
4.3 GST-LD-8304 型消防电话接口 ...................................... 15
第 5 章 维护管理 ....................................................... 17
5.1 维护常识 ....................................................... 17
5.2 异常情况处理与维护 ............................................. 17
5.2.1 录音存储不足告警 ............................................ 17
5.2.2 故障处理 .................................................... 17
第 6 章 注意事项 ....................................................... 18
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
1
第1 1 章 系统简介
消防电话系统是一种消防专用的通讯系统，通过这个系统可迅速实现对火灾的人工确认，并可
及时掌握火灾现场情况及进行其它必要的通讯联系，便于指挥灭火及现场恢复工作。GST-TS9000 消
防电话系统满足 GB 16806-2006《消防联动控制系统》中对消防电话的要求，是一套总线制消防电
话系统。总线制消防电话系统由消防电话总机、火灾报警控制器（联动型）、消防电话接口、固定消
防电话分机、消防电话插孔、手提消防电话分机等设备构成。
GST-TS9000 消防电话系统主要由以下设备组成：
GST-TS-Z01A 型消防电话总机
GST-TS-100A/100B 型消防电话分机
GST-LD-8312 型消防电话插孔
J-SAM-GST9122 型手动火灾报警按钮（应用方法与 GST-LD-8312 型消防电话插孔等同，本
说明书均以 GST-LD-8312 型消防电话插孔为例进行说明）
GST-LD-8304 型消防电话接口
系统在应用过程中按如下说明进行配置。
系统容量
每个 GST-TS-100A 型消防电话分机需要配接 1 个 GST-LD-8304 型消防电话接口。
每 100 个 GST-LD-8312 型消防电话插孔需要配接 1 个 GST-LD-8304 型消防电话接口。
每 512 个 GST-LD-8304 型消防电话接口需要配接 1 个 GST-TS-Z01A 型消防电话总机。
联动控制配置
与 GST5000、GST9000 联动控制器配接时，每个回路可配接 2 个 GST-TS-Z01A 型消防电话总
机，或 GST-TS-Z01A 型消防电话总机、GST-GBFB-200 型广播分配盘各 1 个；GST200 联动控制器可最
多配接 2 个 GST-TS-Z01A 型消防电话总机，或 GST-TS-Z01A 型消防电话总机、GST-GBFB-200 型广播
分配盘各 1 个。
每个 GST-LD-8304 型消防电话接口占用一个总线点，需要计入控制器总线点数量。
GST-LD-8304 型消防电话接口数量×0.033A = GST-LD-8304 型消防电话接口需要的 DC24V
联动电源供电电流。
每个 GST-TS-Z01A 型消防电话总机需要使用 0.5A 的 DC24V 联动电源。
系统配置计算
根据现场 GST-TS-100A 型消防电话分机和 GST-LD-8312 型消防电话插孔的数量计算出
GST-LD-8304 消防电话接口的数量。
根据 GST-LD-8304 型消防电话接口的数量计算出 GST-TS-Z01A 型消防电话总机数量。
根据与“联动控制器配置”的说明进行控制器总线点数量计算、回路板数量计算、DC24V 联动
电源容量计算，完成联动控制器配置。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
2
第2 2 章 系统 结构及配置说明

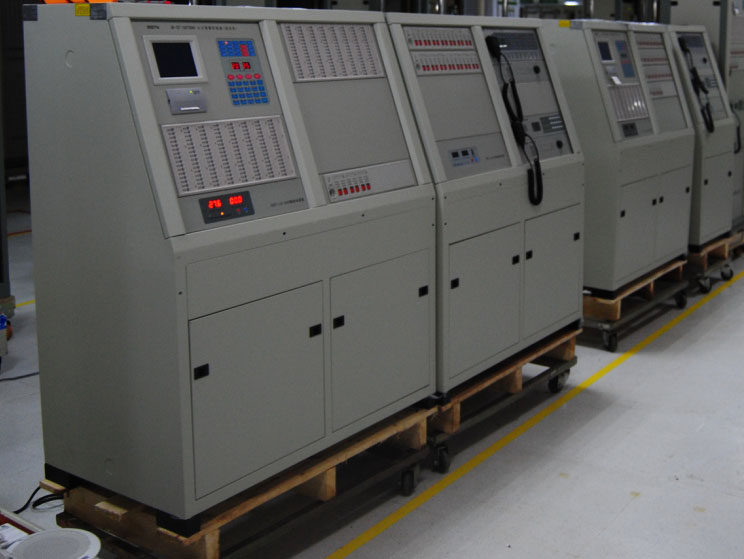

2.1 结构及典型配置方式概述 结构及典型配置方式概述
GST-TS9000 消防电话与火灾报警控制器（联动型）配接使用，在发生火灾时完成火灾逃生疏散
和灭火指挥，主要包括 GST-TS-Z01A 型消防电话总机、GST-TS-100A/100B 型消防电话分机、
GST-LD-8312 型消防电话插孔、GST-LD-8304 型消防电话接口等。
GST-TS9000 消防电话可与我公司生产的 JB-QB-GST200、JB-QG-GST5000、JB-QT-GST5000、
JB-QG-GST9000、JB-QT-GST9000 型火灾报警控制器（联动型）配接，外壳防护等级满足 IP30。以配
接 JB-QG-GST5000 火灾报警控制器（联动型）为例，结构图如图 2-1 所示（GST-TS-100A/100B 型消
防电话分机、GST-LD-8312 型消防电话插孔、GST-LD-8304 型消防电话接口等为现场设备，本图不包
含）。
mm
mm
mm
GST-LD-D02 智能电源盘
屏蔽
声光警报器
喷洒允许
火警传输
直接控制
故障/屏蔽
火警传输
动作/反馈
火警传输
时 钟
消音
警报器
屏 蔽自动允许
警报器消音启 动
反 馈
气体喷洒
故 障
自 检
系统故障
火 警
监 管
喷洒请求
延 时
主电工作
备电工作
故障
声光警报器
复位
消音/启动
打印控制
系统设置 记录检查 设备检查
启动方式 现场编程
停动 启动
窗口切换 喷洒控制 取消屏蔽 屏蔽
TAB对时 自检 公式查询
取消
确认
3 2
+
1
×
*
7
4
6
9
5
8
0
=
输 出 电 压（V） 输 出 电 流（A）
工作指示 主电故障 备电故障 输出故障 消音 自检
多线制控制盘 GST-LD-KZ014
自检
手 动
止
禁 允
许
GST-TS -Z01A 消防电话总机
图 2-1
图 2-1 说明:
①控制器主机部分 ②智能手动消防启动盘 ③多线制控制盘
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
3
④消防电话总机 ⑤智能电源盘
2.2 G G ST- - TS- -A Z01A 型消防电话总机结构说明 型消防电话总机结构说明
GST-TS-Z01A 消防电话总机采用标准插盘结构安装，其前面板及后部结构示意图如图 2-2、2-3
所示。
GST-TS -Z01A 消防电话总机
1 2 3 4 5 6 7
图 2-2
图 2-2 说明：
①话筒挂钩 ②话筒插孔 ③扬声器 ④液晶显示屏
⑤键盘区 ⑥指示灯区 ⑦呼叫操作区
按键及指示灯说明：
呼叫：红色，当有分机呼入时，灯快速闪亮；其它情况灯灭。
通话：红色，当总机和分机处于通话状态时，该灯常亮；其它情况灯灭。
故障：黄色当检测到 485 联机故障或分机故障等情况，该灯常亮；其它情况灯灭。
工作：绿色，设备正常工作，该灯常亮。
录音：红色，当录音启动时，该灯常亮；其它情况灯灭。
录音满：红色，当录音存储空间剩下不足 14 分钟或已经录满时，该灯常亮。【 录音删除】后，
录音存储空间增大，该灯灭。
消音：红色，在呼入或发生故障时，按下“消音”键，声音消除，该灯常亮；其它情况灯灭。
1-15 号指示灯：红色，指示 1-15 号分机的呼入、呼出、通话状态。
【▲】上键或【▼】下键：选择前一条或后一条菜单或记录等。
【确认/放音】键：确定所进行的操作或进入所选菜单。
【退出/停止】键：撤消所进行的操作或退出所选菜单。
【复位】键：发生故障时，按此键使设备恢复常态。
【消音】键：消除正在发出的呼叫声或报警声。
【接通】键：有呼入时，按此键可接通呼入分机。
【挂断】键：挂断呼出、呼入或通话分机。
1-15 号按键：用于呼叫、接通 1-15 号分机。
面板上设有话筒插孔和话筒挂钩，正常状态需将话筒插在话筒插孔上，把话筒手柄挂在话筒挂
钩上，当需要拨出或接通呼入时，请拿起操作。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
4
图 2-3
图 2-3 说明：
电源开关：“开”使 DC24V 电源接通，总机开始工作；
RS485 端口：接控制器；
通话输出端子：连接消防电话接口；
机壳地端子：与机架的地端相接；
DC24V 电源输入端子：接 DC24V。
布线要求：通话输出端子接线采用截面积≥1.0mm
2 的阻燃 RVVP 屏蔽线，最大传输距离 1500 米。
特别注意：现场布线时，总线通话线必须单独穿线，不要同控制器总线同管穿线，否则会对通
话声产生很大的干扰 ！
E + - + -
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
5
第3 3 章 使用与操作
3.1 概述 概述
GST-TS-Z01A 消防电话总机是消防通信专用设备。当发生火灾报警时，由它可以提供方便快捷
的通信手段，是消防控制及其报警系统中不可缺少的通信设备，主要具有以下特点：
每台总机可以连接最多 512 路消防电话分机或 51200 个消防电话插孔；
总机采用液晶图形汉字显示，通过显示汉字菜单及汉字提示信息，非常直观的显示了各种功
能操作及通话呼叫状态，使用非常便利；
在总机前面板上设计有 15 路的呼叫操作键和状态指示灯，和现场电话分机形成一对一的按
键操作和状态指示，使得呼叫通话操作非常直观方便；
3.2 主要技术指标 主要技术指标
工作电压：DC24V±10%
工作电流≤0.5A
允许消防电话分机环路电阻＜1000Ω
频率范围：300Hz～3400Hz
串音电平＜-60dB
传输损耗＜5dB
使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
外形尺寸：
482.6mm×88.1mm×155.0mm
3.3 开机 开机
打开位于机箱背面的“电源”开关，开机。开机后，面板的“工作”指示灯常亮，显示屏显示
开机画面，如下图。由于本设备的时间信息是由控制器通过 RS485 总线传输过来的，所以，如果这
时本设备同控制器之间的 RS485 联机正常，则在控制器的时间显示分钟变化时（最多会等待 1 分钟），
本机的年月日时分就和控制器的显示一致；如果 RS485 联机不正常，则本机的年月日时分的显示就
一直保持图 3-1 所示画面，只有秒点正常闪动。
图 3-1
当系统运行正常时，本设备的液晶显示屏会一直显示开机画面。但若在 30s 内无任何按键动作，
则设备进入省电模式，显示屏背光关闭，只有“工作”指示灯亮。省电模式下按任意键，又重新激
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
6
活显示，显示屏背光亮。这时按【 确认/ 放音】键，显示屏显示“输入密码”，若密码输入正确即进
入主菜单。
输入密码
本系统中，共设有两级密码：第一级密码是“操作密码”，第二级密码是“录音删除密码”。操
作密码可以进行除录音删除功能以外的其它全部操作，而由于录音删除密码是比操作密码级别更高
的密码，所以通过输入录音删除密码，就可以进行包括录音删除功能在内的系统全部功能操作。所
以，只要有密码输入的地方，通过输入“录音删除密码”都可以顺利进入，在以下的叙述中，这点
将不再说明。
“操作密码”和“录音删除密码”都是只由 0-9 数字组成，其位数最多是 5 位，最少可以是空。
设备出厂设置密码是：操作密码是 5 个 1：“11111”，录音删除密码是 5 个 2：“22222”。
在进行密码输入操作时，如果输入了少于 5 位的数字，那么在输入完成后，按【确认】键生效；
如果输入了 5 位数字，就自动生效了。输入过程中，输入数字之间的停顿不得超过 10 秒，若超过
10 秒就自动退出密码输入操作。密码输入生效后，如果密码正确，就进入相应操作；如果密码错误
喇叭连发 3 声“哆”，要求重新输入。中止密码输入操作是按【退出/停止】键。
3.4 主菜单操作 主菜单操作
主菜单显示如图 3-2 所示。
图 3-2
按【▲】键或【▼】键，可以在图 3-2 所示主菜单上选择相应的操作：自检、查询、设置、放
音。
3.4.1 自检
在图 3-2 界面下选中“自检”，再按下【 确认/ / 放音】键，则设备进入自检状态，现象为显示屏
上显示“检测指示灯”，操作区域所有的指示灯闪亮三下；之后再显示“检测呼叫声”，扬声器发出
呼叫声。检测完毕后自动返回主菜单页面。自检过程中所有按键按下无效，但分机呼入有效。
消防电话总机能发出多种不同的声音，对各种铃声的说明和检测方法如表 3-1 所示。
表 3-1
铃声分类 说明 检测方法
呼叫声 分机呼叫总机而总机未接通时的铃
声；可通过【消音】键消除此音。
用分机呼叫总机，此时扬声器所发出的
声音即为呼叫声。
回铃音 总机摘机后呼叫分机，分机在振铃时，
总机所发出的声音；
总机摘机，呼叫分机，而分机未摘机时
可听到此音。
报警声 发生故障时或录音存储不足时，喇叭
发出的声音；可通过【 消音】键消除。
设置一个故障，即可听到此音。
忙音 通话结束且此时无呼入或呼出；总机 使设备处于通话状态然后分机挂机，总
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
7
挂机可消除此音。 机未挂机时听到的声音
拨号音 在正常状态下，总机摘机时的声音。 无呼入或通话或呼出时总机摘机的声
音。
注：铃声的设置均符合 GB 3380 。
3.4.2 查询
在图 3-2 界面下选中“查询”，再按下【 确认/ / 放音】键，则设备进入查询菜单。查询菜单界面
如图 3-3 所示。有两项查询功能：查询记录和查询软件版本。
图 3-3
3.4.2.1 查询记录 查询记录
在图 3-3 界面下选中“查询记录”，再按下【 确认/ 放音】键，屏幕显示记录界面如图 3-4 所示。
图 3-4
图 3-4 说明：
序号：本条记录在整个记录中的排列顺序号，序号越大该事件发生的时间离现在越近。由于
最多可有 500 条记录，所以当记录满 500 条时，最新的记录序号总是 500。这时每发生一条新的记
录，都会将最早的记录（也就是第 1 条记录）覆盖掉。
分机：发生该记录的分机号，对于通话线断路、短路故障，485 联机故障等分机号为 0。
呼入：事件类型，共有 8 种记录类型，见表 3-2。
记录时间：为事件发生的日期和时间。
如果在本次进入前有新记录产生，则进入“记录”界面后显示的是最新记录信息；如果在本次
进入前没有新记录产生，则延续上次记录查询，屏幕仍然显示上次查询的记录。
按【 确认/ / 放音】键，显示屏界面右上角出现“放音”字样，如图 3-5 所示，此时只要是“应答
通话”记录，则通话录音就自动播放出来。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
8
图 3-5
按【 退出/ / 停止】键时，如果当前是“放音”状态，则退出放音，如果当前不是“放音”状态，
则是返回到主菜单页面。
按【▲】键或【▼】键查询上一条或下一条记录，按住不放是快速向上或向下查询。
表 3-2 中列出了全部记录种类，共 8 种。本设备最多存储 500 条记录，500 条满后，新记录会
循环覆盖最早的记录（即第一条记录），记录不可操作删除。
表 表 3 3- -2 2
记录事件 说明
呼入 分机呼叫总机
取消呼入 分机呼叫总机后，在总机接通前分机挂机
呼出 总机呼叫分机
取消呼出 总机呼叫分机，在分机摘机前总机挂机
应答通话 总机和分机接通进行通话
通话线故障 “总线通话”的两端子发生短路、断路或总线上没有分
机连接
485 联机故障 与控制器通讯失败
分机故障 电话分机故障
3.4.2.2 软件版本 软件版本
在图 3-3 界面下选中“软件版本”，再按下【 确认/ 放音】键，屏幕显示当前系统软件版本号，
及该版本发行日期。显示画面如图 3-6 所示。注：本画面中的显示信息可能不是最新的，应以设备
上实际显示的为准。发行时间“09.05”表示是 2009 年 05 月发行的。
图 3-6
3.4.3 设置
在图 3-2 界面下选中“设置”，再按下【 确认/ 放音】键进入设置状态。设置菜单界面见图 3-7，
有三项设置功能：修改密码、设本机地址、设显示亮度。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
9
图 3-7
3.4.3.1 修改密码
在图 3-7 界面下选中“修改密码”，再按【 确认/ / 放音】键进入修改密码状态。修改密码菜单界
面见图 3-8，有两项设置：修改操作密码和录音删除密码。
图 3-8
按【▲】键或【▼】键，选择要修改的密码项，再按【 确认/ / 放音】键进入该项密码设置。在进
行密码修改操作时，首先要求输入原密码，再输入新密码，最后再确认输入一遍新密码。只有这 3
遍都正确的输入后，新密码设置生效。
注意：在进行“修改操作密码”时，输入的原密码也可以是“录音删除密码”。密码修改结束或
按【 退出/ / 停止 】退出，都返回到图 3 3- -7 7 设置菜单界面。
3.4.3.2 设本机地址
在图 3-7 界面下选中“设本机地址”，再按【 确认/ / 放音】键进入设本机地址状态。设本机地址
界面见图 3-9。
图 3-9
显示屏上显示的是当前的地址，该地址码闪动显示，按下【 确认/ / 放音】键，则地址码静止显示，
表示设置成功。可供选择的地址范围是 1～4，通过【▲】键或【▼】键来改变。设置完毕按【 退出
/ / 停止】退出，返回到图 3-7 设置菜单界面。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
10
3.4.3.3 设显示亮度
在图 3-7 界面下选中“设显示亮度”，再按【 确认/ / 放音】键进入设置显示亮度状态。设亮度界
面见图 3-10。
图 3-10
为了更符合用户个性需要，本机可以设置液晶亮度。操作时按【▲】键或【▼】键来改变液晶
显示亮度，按【 确认/ / 放音】键保存设置，按【 退出/ / 停止】退出，返回到图 3-7 设置菜单界面，调
节范围是 0～20，出厂默认亮度为 12。
3.4.4 放音
在图 3-2 界面下选中“放音”，再按下【 确认/ / 放音】键进入放音菜单，界面如图 3-11 所示，有
两项选择：录音回放和录音删除。
图 3-11
3.4.4.1 录音回放
在图 3-11 界面下选中“录音回放”，再按下【 确认/ / 放音】键进入录音回放状态。录音回放界面
如图 3-12 所示。
如果在本次进入前有新的录音产生，则进入录音回放界面后显示的是最新放音信息；如果在本
次进入前没有新的录音产生，则屏幕上仍然显示上次的放音信息。
图 3-12
图 3-12 说明：
页、段：这是本设备录音功能对其每次录音所进行的顺序编号。每页可录音 35 分钟，最多
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
11
可录 999 段，最多可以录 16 页。
分机：本次通话录音的分机号。
0’35”： 表示该段通话的时长或剩余时长。播放时以秒为单位倒计时，计到 0，本段放音
结束。
录音时间：为开始通话录音时的日期和时间。
按【 确认/ / 放音】键，显示屏界面右上角出现“放音”字样，同时放音灯亮，表明正在放音，界
面如图 3-13 所示。
图 3-13
按【 退出/ / 停止】键时，如果当前是“放音”状态，则退出放音，如果当前不是“放音”状态，
则是返回到图 3-11 放音菜单。
按【▲】键或【▼】键查询上一条或下一条放音，按住不放是快速向上或向下查询。
说明：“记录” 状态下的“应答通话”的放音是仅播放本条通话内容。而“放音”状态下的放音
可以按照通话录音的先后顺序连续播放。
3.4.4.2 录音删除
在图 3-11 界面下选中“录音删除”，再按下【 确认/ / 放音】键进入录音删除状态。录音删除界面
如图 3-14、图 3-15 所示，图 3-15 是删除了全部录音后整个存储区为空的情况。
图 3-14
图 3-15
在图 3-14 及图 3-15 中：
总剩余：指在整个录音存储区中，现在还剩余的总的录音时长。就图 3-15 看出整个存储区
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
12
全空时总的录音时长为 9 小时 20 分钟，每个区的录音时长为 2 小时 20 分钟。
当前区：就是即将录音存储的区。录音存储总是顺序存储的，从 1 区到 4 区再回到 1 区循环
进行。当录音存储往下遇到“满”区时，录音就不能往下进行，录音就停止了，同时屏幕显示“存
储满录音停止”提示信息。在录音离“满”区还有 14 分钟录音时长时，屏幕就显示“录音存储不足”
的提示信息及告警信息，以提示用户尽快进行存储管理。
可删区：就是可以删除的区。显然图 3-15 是全空，没有可删除的区，图 3-14 的可删区是 1
区。录音删除是每次只能删除 1 个区，顺序进行。每删除 1 个区就能腾出 2 小时 20 分钟的空间。当
新删除的区成为当前区进行录音存储时，如果又剩下不足 14 分钟时，“录音存储不足”告警又发生
了，又如上面“当前区”叙述的情况，如此一直循环下去。
1 区-4 区的存储状况显示：每个区的存储状况有 3 种：“满”“空”“余??%”。所以用户只要
一看见该画面就对整个录音存储情况清清楚楚。
【 录音删除】操作就是删除已录音的存储区。当总机发出 “录音存储不足”告警后，就要通过
人工操作删除原有的录音，而腾出一部分存储空间后，才能保证以后的录音能够正常进行。有关录
音及录音存储的详细描述见“5.2.1 录音存储不足告警”。
在屏幕显示【 录音删除】界面时，按【 确认/ / 放音】键，就进行录音删除操作，这时如果有可删
区，系统要求输入密码，此处输入的密码是“录音删除密码”。当密码输入正确后，系统又提示“真
的删除吗？”“ 按【 确认】执行 ！”“按【 退出】放弃！”,这时按了【 确认/ / 放音】键后，删除操作
就执行了。
3.5 呼叫通话操作 呼叫通话操作
总机或分机任何一方呼叫，或总机与分机通话，总机都将进入呼叫通话状态，屏幕显示界面如
图 3-16 所示。
图 3-16
在同一界面上，同时显示了三种状态的分机：通话、呼入和呼出。每种状态的分机可以有多个，
采用自动循环显示方式， 每种状态分机的总数和显示序号以 m/n 的方式显示出来，其中：n 是总数，
m 是当前的显示序号。
图 3-16 说明：
共有 1 条通话信息，当前显示为第 1 条，分机号为 3；
共有 3 条呼入信息，当前显示为第 1 条，分机号为 1；
共有 1 条呼出信息，当前显示为第 1 条，分机号为 6。
3.5.1 呼出
摘下话筒手柄，屏幕显示“已准备好 请呼叫”，同时扬声器发出拨号音。按 1-15 号键中对应要
呼叫分机的按键，则屏幕显示通话呼叫界面，扬声器发回铃音，该路指示灯慢闪，表明已成功呼叫。
本设备可以同时呼叫 15 路分机。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
13
3.5.2 呼入
总机接收到分机摘机信息，即为呼入。有呼入时，屏幕显示通话呼叫界面，扬声器发呼叫声，
呼叫灯及该路指示灯均快闪，按“消音”键可消除呼叫声。
要应答呼入的分机，只需按下相应的分机号所对应的按键；也可根据显示屏显示的分机号，按
【接通】键接通分机；若总机摘机前只有一个呼入，则摘机也可应答分机的呼入。
拒接呼入，按【 挂断】键，这时分机中发出忙音，表明总机不允许其呼入；若存在多个分机呼
入，可根据显示屏上当前显示的分机号来选择要拒接的分机号。
注意：有呼出的情况下按【 挂断 】键，则认为是取消呼 出。
3.5.3 通话
总机或分机一方呼叫，另一方应答后，即进入通话。通话时，通话指示灯常亮，同时“录音”
指示灯也常亮，录音同时开启。
要挂断通话的分机，只需按下其所对应的按键；也可根据显示屏显示的通话分机号，按【 挂断】
键挂断；还可以通过挂机（话筒挂到挂钩上）来挂断。
3.5.4 挂机
挂机就是将话筒挂到挂钩上。有两种情况：一是“自动挂机”，二是“人为挂机”。
自动挂机：在呼出、呼入或通话结束后，此时无任何呼出、呼入及通话，则总机发出忙音，
同时显示屏显示“通话结束，请挂机”，要求操作者将话筒挂到挂钩上。
人为挂机：无论当前是呼出、呼入还是通话状态，只要将话筒挂到挂钩上，就挂断全部呼出、
呼入和通话，仍在呼入、通话的分机中发出忙音，显示屏显示开机画面，恢复正常。
3.5.5 分机未挂机
在总机和分机通话，或分机呼入时，如果总机主动挂断了该分机，那么仍在呼入或通话的分机
发出忙音。这时总机上对应该路分机的指示灯闪亮，以表示该路分机未挂机。之后无论总机处于何
种状态，该路指示灯一直保持闪亮状态，直到分机挂机才灭。
3.5.6 手动插入查询通话、呼入、呼出的分机号
在图 3-16 所示的呼叫通话显示界面上，每种状态的分机可能不止 1 个，本设备采用自动循环显
示方式，自动循环显示大约是每 1.5 秒显示一个。在自动循环显示的同时也可手动插入查询循环显
示的分机号。按【▲】键或【▼】键分别是向前或向后逐个查询，每按一下向前或向后显示一个，
如果停止操作 10 秒钟，那么又重新回到自动循环显示方式。
3.5.7 关于【接通】键 和 【挂断】键
【接通】键主要是用来接听呼入分机的。当呼入的分机号大于 15 时，就必须按 【接通】键接听。
如果同时呼入的分机不止一个，那么在按 【接通】键接听分机时，接听的是正在显示的呼入分机号。
由于自动循环显示的时间间隔大约是 1.5 秒，如果觉得循环过快，不易准确操作，可以先按【▲】
键或【▼】键手动查询显示要接听的分机，然后再按 【接通】键接听。
【 挂断 】键可中止呼出、呼入、通话中的任何一种状态。如果当前存在有两种或两种以上的状
态时，挂断的先后顺序为：先呼出，再呼入，最后通话。例如：现在有一个呼出，有一个呼入，还
有一个通话，这时如果按 【 挂断 】键，则第一次按，就取消呼出，第二次按，就拒绝呼入，第三次
按，就挂断通话。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
14
3.6 关机 关机
关机应该在通话结束，系统恢复正常后。尤其是在通话时，录音电路正在启动工作，还有很多
录音数据没有存储到 FLASH 存储器中，如果这时关机就会丢失本次录音数据。
关机操作是将后面板的电源开关处于“关”状态，即可。如果处于工作状态的总机突然断电，
操作员也要把电源开关关上。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
15
第4 4 章 现场配接设备
GST-TS-Z01A 消防电话总机、GST-TS-100A/100B 型消防电话分机、GST-LD-8312 型消防电话插孔、
GST-LD-8304 型消防电话接口是 GST-TS9000 消防电话的组成部分，GST-TS9000 消防电话系统应用图
如图 4-1 所示。
GST-TS-100A
消防电话分机
电话插孔 L2 L1
Z1 Z2 D2 D1
GST-LD-8304
消防电话接口 (2)
消防电话二总线
终端电阻
GST-LD-8312
消防电话插孔
(N)
TL1
TL2
TL2
TL1 GST-LD-8312
消防电话插孔
(1)
GST-LD-8304
消防电话接口(1)
D1 D2 Z2 Z1
L1 L2 TL1 TL2
控制器
GST-TS-Z01A
消防电话总机
+24V
G
Z1
Z2
TL2 TL1 L2 L1
Z1 Z2 D2 D1
GST-LD-8304
消防电话接口( M-1 )
GST-LD-8312
消防电话插孔
(1)
TL1
TL2
TL2
TL1 GST-LD-8312
消防电话插孔
(N)
终端电阻
GST-LD-8304
消防电话接口 (M)
D1 D2 Z2 Z1
L1 L2 电话插孔
GST-TS-100A
消防电话分机
(N ≤ 100) (N ≤ 100)
(M ≤ 512)
图 4-1
4.1 GST- - TS- - 100A/GST- - TS- -B 100B 型消防电话分机 型消防电话分机
GST-TS-100A/GST-TS-100B 型消防电话分机是消防专用总线制通讯设备，GST-TS-100A 型消防电
话分机为固定式安装，摘机即呼叫电话主机；GST-TS-100B 型消防电话分机为手提式，可直接插入
电话插孔呼叫电话主机。通过消防电话分机可迅速实现对火灾的人工确认，并可及时掌握火灾现场
情况，便于指挥灭火工作。消防电话分机采用专用电话芯片，工作可靠，通话声音清晰，使用方便
灵活。
4.2 GST- - LD- -2 8312 型消防电话插 孔
GST-LD-8312 型消防电话插孔是非编码设备，主要用于将手提消防电话分机连入消防电话系统。
消防电话插孔需通过 GST-LD-8304 消防电话接口接入消防电话系统，不能直接接入消防电话总线。
多个消防电话插孔可并连使用，接线方便、灵活。每只消防电话接口最多可连接 100 只消防电话插
孔。
4.3 GST- - LD- -4 8304 型消防电话接口
GST-LD-8304 型消防电话接口主要用于将手提/固定消防电话分机连入总线制消防电话系统。
GST-LD-8304 型消防电话接口是一种编码接口，占用一个编码点，与火灾报警控制器进行通讯
实现消防电话总机和消防电话分机的驳接，同时也实现消防电话总线断、短检线功能。当消防电话
分机的话筒被提起，消防电话分机通过消防电话接口自动向消防电话总机请求接入，接受请求后，
由火灾报警控制器向该接口发出启动命令，将消防电话分机接入消防电话总线。当消防电话总机呼
叫时，通过火灾报警控制器向电话接口发启动命令，电话接口将消防电话总线接到消防电话分机。
GST-LD-8304 型消防电话接口可连接一台固定消防电话分机或最多连接 100 只消防电话插孔。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
16
可通过四线水晶头插座直接连接 GST-TS-100A 固定电话分机，通过连接 TL1、TL2 端子的电话线连接
GST-LD-8312 消防电话插孔。多个电话插孔可并接在此电话线上。
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
17
第5 5 章 维护管理
5.1 维护常识
操作人员应认真阅读说明书，按说明书的内容进行操作，以确保设备运行正常。设备维护应由
专业人员负责。在运行过程中，定期检查设备的各项功能，以确保始终处于正常工作状态。维护人
员不要随意拆动设备内部的配线。设备一旦发生故障，确认不是人为操作失误，请及时与我公司联
系。
5.2 异常情况处理与维护 异常情况处理与维护
5.2.1 录音存储不足告警
在通话时，本设备会自动启动录音功能。录制的音频信息都存储在一片大容量的 FLASH 存储器
上，总共可以存储 9 小时 20 分钟的录音时长。系统对录音信息采用区、页、段的管理方法：即是整
个存储空间共分 4 个区，16 页，每页下存若干段(最多可以有 999 段，每次通话录音形成一段)。第
1 区由 1-4 页组成，第 2 区由 5-8 页组成，第 3 区由 9-12 页组成，第 4 区由 13-16 页组成。从录音
时长上来说，每个区可以存储 2 小时 20 分钟，每个页可以存储 35 分钟。当然这个时长不是绝对精
确的，第 1 区要少 30 秒左右，第 4 区要少 2 分钟左右，这是因为 FLASH 存储器上还存有其它的数据
占用了少量的空间。
在通话录音期间，如果系统监测到录音存储空间还剩下不足 14 分钟时，就在通话呼叫画面的下
方，显示 “录音存储不足”提示，同时红色“录音满”指示灯亮，但录音继续进行；如果系统监测
到录音存储空间满时，就在下方显示“存储满录音停止”提示，红色“录音满”指示灯一直亮，录
音停止。
在呼叫通话结束后，系统恢复正常。如果红色“录音满”指示灯亮，录音存储还剩下不足 14 分
钟，或已经录满时，屏幕就显示“录音存储不足”告警，同时喇叭发出报警声，报警声可按【 消音】
键消音，消音后消音灯亮。该告警将一直持续下去，红色“录音满”指示灯也一直保持亮，直到人
工操作【 录音删除】功能，删除了已录满的存储区，腾出一部分存储空间后，告警才恢复正常，红
色“录音满”指示灯灭。
在实际使用中，系统管理员应注意维护好录音存储，及时删除过期的录音内容，保证系统始终
有一个空的存储区，这样就能保证后面正常的通话录音。
5.2.2 故障处理
表 5-1
故障现象 原因分析 解决方法
开机无指示 无电源输入 检查电源
分机故障 线路断开或分机损坏 恢复线路或更换分机
485 联机故障
①“RS485”端子连线没接好；
②控制器没有正常工作；
③本机地址设置与其它总机地址冲突
①重新接线；
②检查控制器；
③重设本机地址
GST-TS9000 消防电话安装使用说明书
海湾安全技术有限公司 http://www.gst.com.cn
18
第6 6 章 注意事项
本设备属精密电子产品，需专人管理，严禁他人随意触动。
设备投入使用前应确保“机壳地”与大地相连。
发现异常故障请按第 5.2 节内容进行处理。若不能解决，应通知我公司技术服务部。用户
不得自行拆开或维修，否则后果自负。
海湾安全技术有限公司
地址：河北省秦皇岛经济技术开发区长江东道 80 号
电话：0335-8502468
传真：0335-8508942
邮编：066004
全国统一维保服务电话：400 612 0119
http://www.gst.com.cn
E-mail: gst.qhd@fs.utc.com 30308517
常 规 设 备
联动设置
请 输
入 删 除 联
动 公 式
号:0003
0003
12305803=
12308812
00
确 认
删除吗?
2 3 共2次
