手动火灾报警按钮海湾J-SAM-GST9121A/9122A 报警按钮:不带/带电话插孔
采用拔插式结构设计，按钮上的压片在按下后可用专用工具复位
可电子编码，简单、方便具有触点输出功能
一、J-SAM-GST9121海湾消防手动火灾报警按钮特点
J-SAM-GST9121海湾消防手动火灾报警按钮安装在公共场所，当人工确认火灾发生后按下报警按钮上的按片，可向火灾报警控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码信息并发出报警声响。本手动火灾报警按钮主要具有以下特点：
（1）采用拔插式结构设计，安装简单方便。
（2）按下报警按钮按片，报警按钮提供的独立输出触点，可直接控制其它外部设备。
（3）报警按钮上的按片在按下后可用专用工具复位。
（4）用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。
（5）地址码为电子编码，可现场改写。
二、J-SAM-GST9121海湾消防手动火灾报警按钮主要技术指标
（1）J-SAM-GST9121海湾消防手动火灾报警按钮工作电压：总线24V
（2）监视电流≤0.6mA
（3）报警电流≤1.8mA
（4）线制：与控制器无极性二线制连接
（5）输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤100m
（6）J-SAM-GST9121海湾消防手动火灾报警按钮使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（7）外壳防护等级：IP43
（8）J-SAM-GST9121海湾消防手动火灾报警按钮外形尺寸：
95.4mm×98.4mm×42.5mm(带底壳)
三、J-SAM-GST9121海湾消防手动火灾报警按钮结构特征、安装与布线

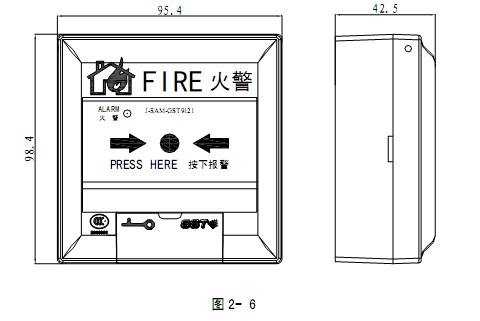

J-SAM-GST9121海湾消防手动火灾报警按钮外形示意图如图2- 6。
手动火灾报警按钮外接端子示意图如图2- 7。
J-SAM-GST9121海湾消防手动火灾报警按钮其中：
Z1、Z2：无极性信号二总线接线端子。
K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
布线要求：信号线Z1、Z2采用阻燃RVS双绞线，导线截面≥1.0mm2。

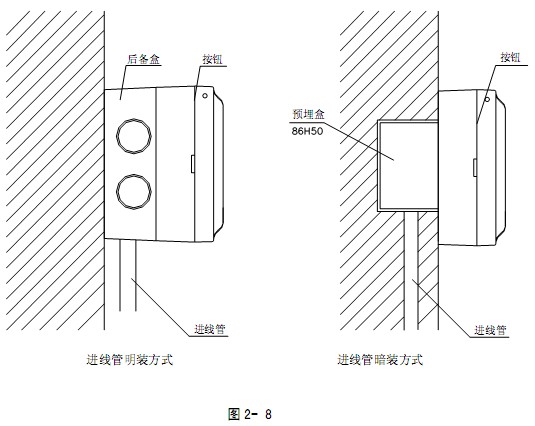

手动火灾报警按钮安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm。报警按钮安装采用进线管明装和进线管暗装两种方式，如图2-8所示。
四、J-SAM-GST9121海湾消防手动火灾报警按钮应用方法
将手动火灾报警按钮的Z1、Z2端子直接接入控制器总线上即可。
