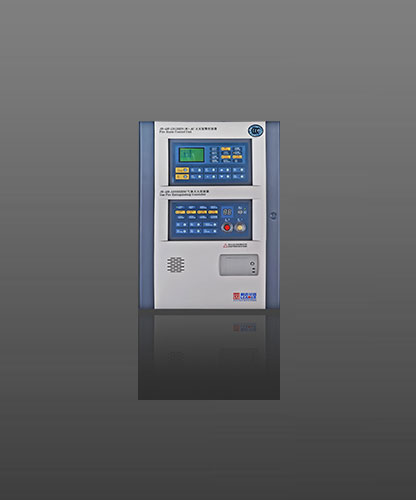

JB-QB/LD128E(Q) 火灾报警控制器(联动型)
一．系统介绍
JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称 LD128E(Q)）是智能化的二总线火灾自动报警设备，
采用中文液晶显示，满足《消防联动控制设备通用技术条件 GB16806-1997》规范。LD128E(Q)集报警及联动控
制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同
时它可作为大型工程的区域火灾报警控制器使用。
JB-QB/LD128E(Q)联动型中文火灾报警控制器（以下简称 LD128E(Q)）是智能化的二总线火灾自动报警设备，
采用中文液晶显示，满足《消防联动控制设备通用技术条件 GB16806-1997》规范。LD128E(Q)集报警及联动控
制于一体，主要针对中、小型消防工程项目设计，广泛应用于宾馆、公寓、商场、餐饮娱乐场所、工厂等，同
时它可作为大型工程的区域火灾报警控制器使用。
LD128E(Q)联动控制器可配接 4 个回路，LD128E(Q)II 联动控制器可配接 4~16 个回路，每回路可混接 256
个探测器、联动模块或区显。即 LD128E(Q)联动控制器总容量为 1024 点，LD128E(Q)II 联动控制器总容量为 4096
点,其中探测器、联动模块和区显的比例可自由调配。同时它除有一组公共火警继电器输出节点外，还有 6 路
继电器有源输出。LD128E(Q)联动控制器具有一个 CAN 总线接口，可与我公司生产的其它控制器形成对等网络，
同时具备 RS232 接口，可与 CRT、楼宇自动化设备及远程消防管理系统相连。
LD128E(Q)联动控制器可配接 4 个回路，LD128E(Q)II 联动控制器可配接 4~16 个回路，每回路可混接 256
个探测器、联动模块或区显。即 LD128E(Q)联动控制器总容量为 1024 点，LD128E(Q)II 联动控制器总容量为 4096
点,其中探测器、联动模块和区显的比例可自由调配。同时它除有一组公共火警继电器输出节点外，还有 6 路
继电器有源输出。LD128E(Q)联动控制器具有一个 CAN 总线接口，可与我公司生产的其它控制器形成对等网络，
同时具备 RS232 接口，可与 CRT、楼宇自动化设备及远程消防管理系统相连。
1.1 功能简介
1.1.1 液晶显示
LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查
询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，
只要查询菜单就能进行操作。方便快捷的按键方式，使您能够快速的查询到您所要的信息。
LD128E(Q)采用全液晶中文显示，并配发光二极管指示系统关键状态信息。液晶的使用使用户方便快捷地查
询系统火灾信息及系统工作状态，它的全中文及菜单功能使用户不必花费大量的时间来学习系统的操作方法，
只要查询菜单就能进行操作。方便快捷的按键方式，使您能够快速的查询到您所要的信息。
1.1.2 布线方式
LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分
支、环形等多种布线方式。
LD128E(Q)采用二总线回路，总线设计可减少工程布线及方便工程安装调试。同时支持分支、单支、树型分
支、环形等多种布线方式。
1.1.3 节点输出
系统具备 6 组可编程继电器有源输出，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘
输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
系统具备 6 组可编程继电器有源输出，可根据用户的需要设置启动逻辑。继电器的逻辑表达式可直接从键盘
输入，无需任何专业人员即可在现场进行编程，特别适合使用单位和安装工程公司人员在现场调试操作。
1.1.4 火警记录
系统具有黑匣子功能，可存储 1000 条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。这种方式
先进、可靠、存储记录时间长。
系统具有黑匣子功能，可存储 1000 条纪录，用户可方便地在系统菜单中调出所存储的火警纪录。这种方式
先进、可靠、存储记录时间长。
1.1.5 打印功能
系统可根据用户的要求配置并行中文打印机，并可根据用户需要，选择打印内容。
1.1.6 接口
