柜式七氟丙烷气体灭火装置安装步骤详解：

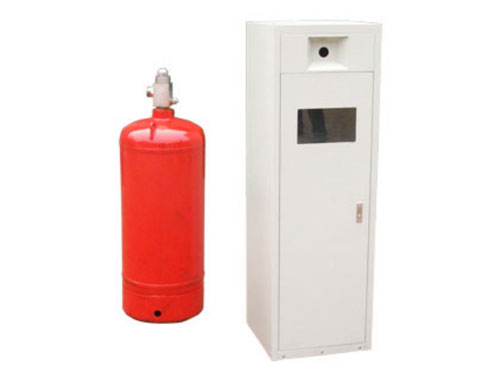

1、将七氟丙烷气体灭火装置柜体放置在防护区气体灭火设计图纸所标识位置，尽量使柜体背部安装在防护区靠墙位置，单台时应将喷嘴基本对准重点保护设备，多台时应均匀分布（喷射后空间内药剂浓度均匀，达到较好灭火效果，编者注），并保证柜体平稳无晃动和倾斜。
2、将柜式七氟丙烷气体灭火装置瓶组搬进柜子中央，正面（喷字面）向外，并用抱箍和七字钩固定在柜体上，注意不要压坏柜体。若是双瓶组，将主动储瓶用抱箍固定在柜内右边，然后在左边固定好从动储瓶。
3、将喷嘴安装在柜体上部喷嘴孔，喷射方向朝柜外，内部用紧固螺母固定在柜体上。
柜式七氟丙烷气体灭火装置安装步骤详解
4、高压软管带弯头端接头装在容器阀灭火剂出口螺纹上，扳手拧紧。另一侧连接在喷嘴末端螺纹上，扳手拧紧。
5、压力信号器调试好后安装在高压软管相应接口上，扳手拧紧。
6、压力表安装在容器阀压力表接口上，扳手拧紧。
7、将电磁驱动器安装在储瓶容器阀上（应在确保调试完毕后安装）。若是双瓶组，将电磁驱动器安装在主动储瓶容器阀上，气动驱动器安装在从动储瓶容器阀上。
柜式七氟丙烷气体灭火装置安装步骤详解
8、安装双瓶组启动管路，将主动瓶容器阀与从动瓶气动驱动器连接起来。若两瓶组距离有偏差会导致该部件安装不上，此时需微调两瓶组的位置。（单瓶组无此操作）
9、将压力信号器及电磁驱动器的线路从柜体后预留穿线孔穿出，并与火灾自动报警灭火控制器或消防控制中心接通。注意使用防护套管，以免损坏线路。
10、检查各个安装连接部位，必须保证固定牢靠，管路连接密封处良好，线路连接无误。
以上可能存在一些操作在用户接收到柜式七氟丙烷气体灭火装置时就已经由厂家操作完成的，那就跳过或检查下那些步骤。
