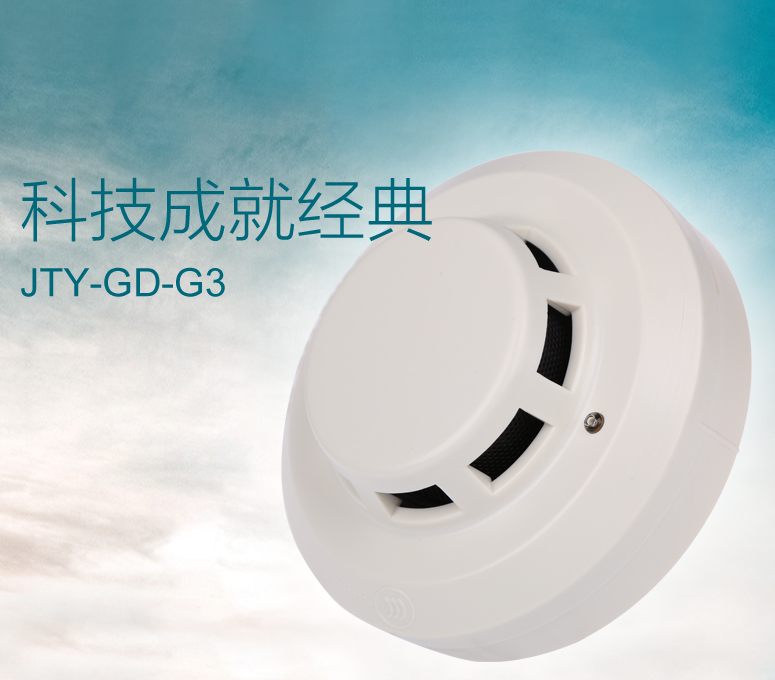

点型光电感烟火灾探测器 海湾JTY-GD-G3/G3T编码型

广泛适用于宾馆、写字楼、工厂、餐饮娱乐等大多数场所表面（SMT）贴装工艺制造

迷宫设计独特，抗灰尘污染性强自诊断、自补偿内置单片计算机，固化高可靠火灾判断程

序，降低误报，

一、JTY-GD-G3型海湾点型光电感烟火灾探测器特点

JTY-GD-G3型海湾点型光电感烟火灾探测器采用无极性信号二总线技术，可与海湾公司生产的各类火灾报警控制器配合使用。本探测器主要具有以下特点：
（1）内置带A/D转换的八位单片计算机，具备强大的分析、判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；
（2）JTY-GD-G3型海湾点型光电感烟火灾探测器采用电子编码方式，现场编码简单、方便；
（3）JTY-GD-G3型海湾点型光电感烟火灾探测器采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况；
（4）底部采用密封方式，可有效防水、防尘、防止恶劣的应用环境对探测器造成的损坏；
（5）专利产品，专利号为ZL99311724.4。

二、JTY-GD-G3型海湾点型光电感烟火灾探测器主要技术指标

（1）JTY-GD-G3型海湾点型光电感烟火灾探测器工作电压：总线24V
（2）监视电流≤0.6mA
（3）报警电流≤1.8mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）JTY-GD-G3型海湾点型光电感烟火灾探测器使用环境：
 温度：-10℃～+55℃
 相对湿度≤95%，不结露
（6）编码方式：十进制电子编码
（7）外壳防护等级：IP23
（8）JTY-GD-G3型海湾点型光电感烟火灾探测器外形尺寸：
          直径：100mm，高：56mm(带底座)

三、JTY-GD-G3型海湾点型光电感烟火灾探测器保护面积

当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。

四、JTY-GD-G3型海湾点型光电感烟火灾探测器结构特征、安装与布线

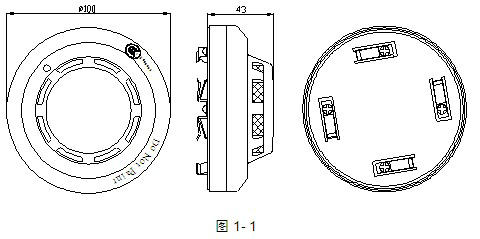

JTY-GD-G3型海湾点型光电感烟火灾探测器的外形结构示意图如图1-1：

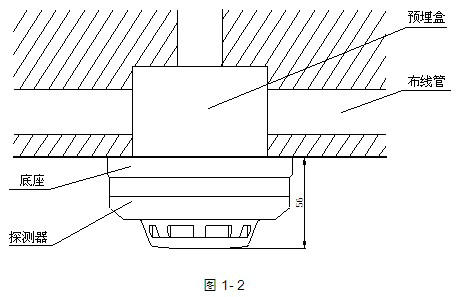

JTY-GD-G3型海湾点型光电感烟火灾探测器安装方式如图1-2：

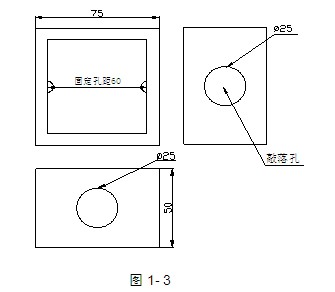

接线盒可采用86H50型标准预埋盒，其结构尺寸外形示意图如图1-3：

 DZ-02探测器通用底座外形示意图如图1-4：

底座上有4个导体片，片上带接线端子，底座上不设定位卡，便于调整探测器报警指示灯的方向。预埋管内的探测器总线分别接在任意对角的二个接线端子上（不分极性），另一对导体片用来辅助固定探测器。
待底座安装牢固后，将探测器底部对正底座顺时针旋转，即可将探测器安装在底座上。
JTY-GD-G3型海湾点型光电感烟火灾探测器布线要求：探测器二总线宜选用截面积≥1.0mm2的阻燃RVS双绞线，穿金属管或阻燃管敷设。
