JTWB-ZCD-G1(A)非编码型
点型感温火灾探测器海湾JTW-ZCD-G3N编码型
适用于车库、厨房等一些特定场合探测火灾表面(SMT)贴装工艺制造采用高精度热敏元件,可准确快速探测环境温度变化自诊断、自补偿内置单片计算机,固化高可靠火灾判断程序,降低误报。
JTW-ZCD-G3N型点型感温火灾探测器采用无极性信号二总线技术,可与本公司生产的各类火灾报警控制器的报警总线以任意方式并接,特别适用于发生火灾时有剧烈温升的场所,与感烟探测器配合使用更能可靠探测火灾,减少损失。本探测器具有以下特点:
(1)结构新颖、外形美观、性能稳定可靠;
(2)采用带A/D转换的单片机,实时采样处理数据、并能保存14个历史数据,曲线显示跟踪现场情况;
(3)地址编码由电子编码器直接写入,工程调试简便可靠;
(4)专利产品,专利号为ZL99311722.8。
JTW-ZCD-G3N感温火灾探测器主要技术指标
(1)探测器类别:A1R
(2)工作电压:总线24V
(3)监视电流≤0.6mA
(4)报警电流≤1.8mA
(5)报警确认灯:红色,巡检时闪烁,报警时常亮
(6)使用环境:
温度:-10℃~+50℃
相对湿度≤95%,不结露
(7)编码方式:十进制电子编码
(8)外壳防护等级:IP33
(9)外形尺寸:
直径:100mm,高:58mm(带底座)
JTW-ZCD-G3N感温火灾探测器保护面积
当空间高度小于8m时,一个探测器的保护面积,对一般保护现场而言为20m2~30m2。具体设计参数应以《火灾自动报警系统设计规范》(GB50116)为准。
JTW-ZCD-G3N感温火灾探测器结构特征、安装与布线

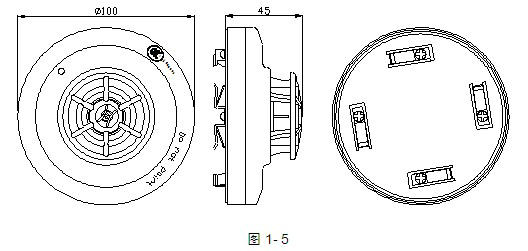

探测器的外形结构示意图如图1-5:
