设备定义

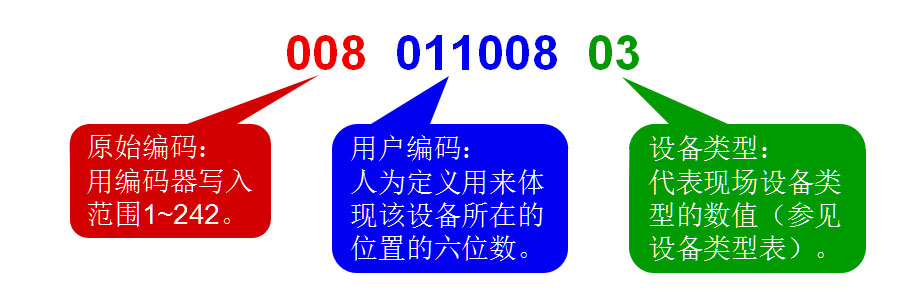

控制器所接的可编址外部设备均需进行编码设定，每个设备对应一个原始编码（一次码）和一个用户编码（二次码），设备定义就是对用户编码进行设定。

被定义的设备既可以是已经注册在控制器上的，也可以是未注册在控制器上的。

设备定义的常用编码方法

第一、二位对应设备所在的楼层号，取值范围为0—99。为方便建筑物地下部分设备的定义，建议地下一层为99，地下二层为98，依此类推。

第三位对应设备所在的区号，取值范围为0－9。如：楼栋号、单元号、防火分区等。

第四、五、六位通常对应总线制设备的原始编码，或者其它可以标识其特征的编码。

设备定义不必拘泥于一法，应具体工程具体分析。在做设备定义之前，应充分了解工程布局，拟定适合的编码规律，这样既能方便调试，又可在编辑联动公式时得心应手。

举例说明

    某小区，12栋住宅楼，每栋楼2个单元，每单元18层，每层3个设备，请考虑其工程特点，制定设备二次码编写规律。

方法1：二次码的第一、二位为楼层，第三、四位为楼栋号，第五位为单元号，第六位为设备序号（1、2、3）。

方法2：二次码的第一、二位为楼层，第三、四位为所有24个单元按楼排序后的序号，第五、六位为设备序号（01、02、03）或设备一次码的十位和个位。

方法3：二次码的第一、二位为楼栋号，第三位为单元号，第四、五位为楼层号，第六位为设备序号（1、2、3）。

联动公式

联动公式是用来定义系统中报警信息与被控设备间联动关系的逻辑表达式。

联动公式的编写应参照自动联动编程要求，并且符合火灾自动报警系统设计规范及施工验收规范的要求，符合当地有关的消防法规。在满足以上条件的情况下，按照甲方的要求，开始编辑联动公式。

编辑方法

联动公式通常由等号分成前后两部分，前面为条件，由用户编码、设备类型及关系运算符组成；后面为被联动的设备，由用户编码、设备类型及延时启动时间组成。

例如： 01100103+01100202=01100313 00

含义：用户编码为011001的烟感或用户编码为011002的温感报火警，将联动启动用户编码为011003的讯响器，无延时。

关系符号有“与”、“或”两种，其中“+”代表“或”，“×”代表“与”。

等号后面的联动设备的延时时间为0—99秒，不可缺省，若无延时需输入“00”来表示。

编辑方法

联动公式中允许有通配符，用“*”表示，可代替0－9之间的任何数字。

联动公式中允许有因果一致通配符“&”(200控制器无此通配符，9000控制器为“＃”),可代替0－9之间的任何数字。

通配符既可出现在公式的条件部分，也可出现在联动部分。

联动公式中，设备类型禁止使用通配符。

例如： &&&***03+&&&***02=&&&***13 00

联动公式编写说明

查看设计说明，征求施工单位或甲方对编程的要求，共同商定编程的内容。

编程时应考虑同时启动设备电流过大，除直接参与灭火的设备外，可进行延时启动编程，时间在3秒左右为一个时间段，同时启动的设备适量。

常用编写规律：

含义：任一烟感或温感报火警，将联动启动前三位用户编码与其相同的所有讯响器，延时时间为0。

上述“设备定义”及“联动公式”可通过调试软件GstCfg制作工程数据库（详见该软件使用说明），下载到控制器中，也可由调试人员手动在控制器中输入（调试状态）。

  手动定义：
