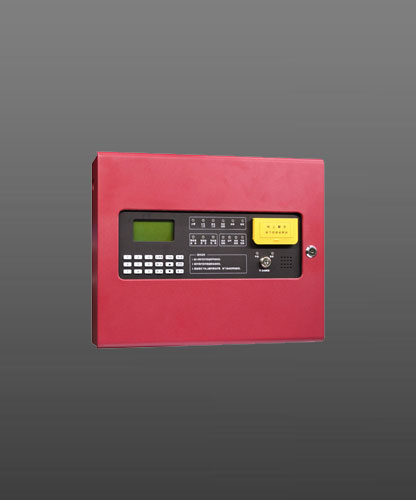

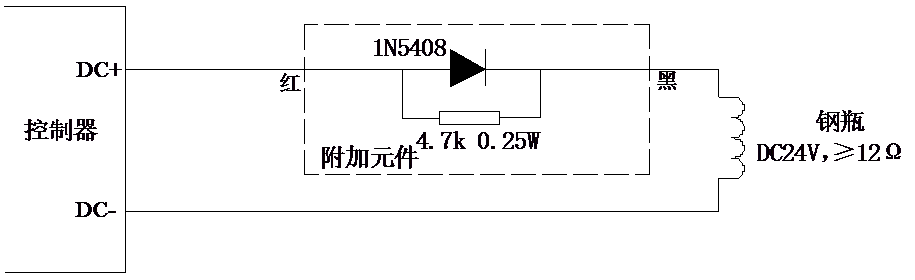

电磁阀 1个 额定电压DC24V,最大电流3A
压力开关 1个 常开触点，动作时闭合
区域讯响器 1～5个 编码地址范围1～90
气体喷洒指示灯 1～5个 编码地址范围1～90
紧急启/停按钮和手自动转换开关 共1～10个 编码地址范围1～90
输出模块 1～3个 编码地址范围1～90
点型感烟探测器 1～20个 编码地址范围1～90
其它探测器 1～20个 编码地址范围1～90
手动报警按钮 1～10个 编码地址范围1～90

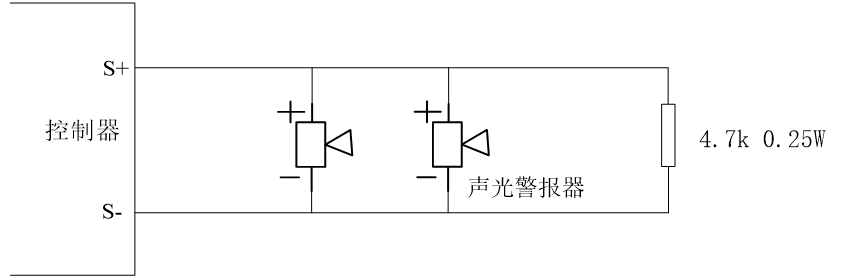

声光警报器 1～2个 非编码
由于气体灭火的特殊性，调试时一定要先断开与电磁阀的连线，以免因操作不当或线路问题产生误喷而造成不可挽回的人员伤亡和财产损失！
开机后，操作【菜单】键，再选择系统设置键，进入“系统设置操作”界面
“系统设置”界面下按数字键【1】进入

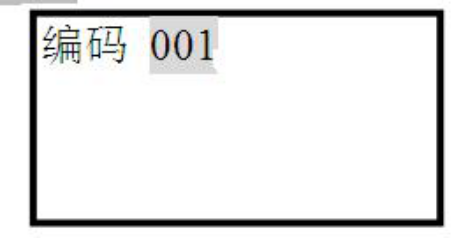

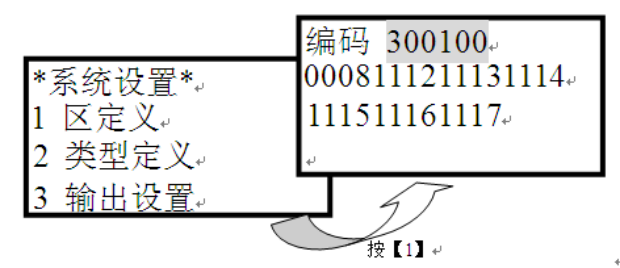

首行为本机区域二次码，下面两行为区域汉字注释汉字编码总共7个汉字共28位
1、在“系统设置”界面，按【2】进入“类型定义”界面
2、输入预定义的编码点，按“确认”键，进入

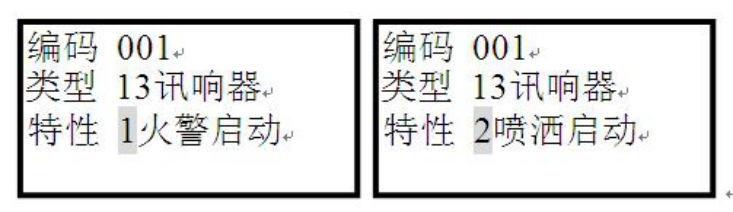

输入预定义的设备类型值，按“确认”键，接着提示输出设备的特性参数，输入数字“1”或“2”，分别对应相应的启动特性，其中“1”对应“火警启动”、“2”对应“喷洒启动”，特性参数输入完毕按“确认”键

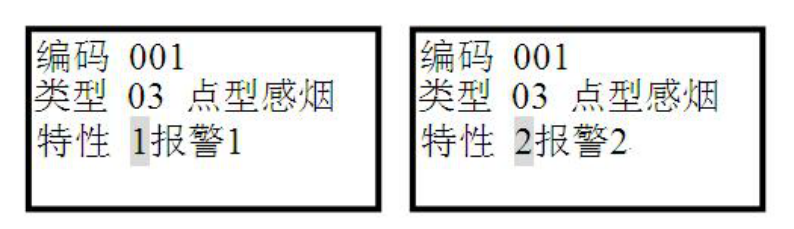

3、如果预定义的类型为报警类型，输入数字“1”或“2”，此特性分别对应报警1组或2组，报火警后，GST-QKP01提示报警信息，并将此次火警参与相对应组的联动启动处理。

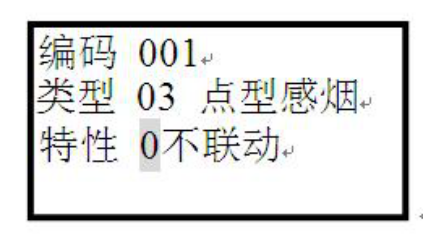

输入数字“0（或3～9内的任一数值）”，此特性的设备不属于报警1组或报警2组，设备报火警后，GST-QKP01只提示报警信息，不将此次火警参与联动启动处理。

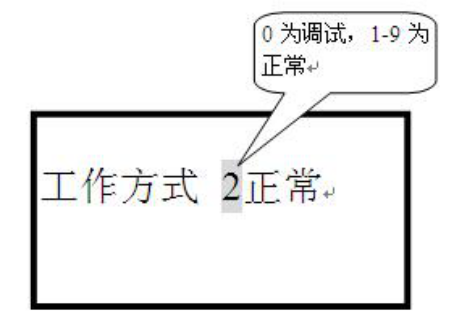

在“系统设置”界面下，按数字键【3】，进入界面，设置完毕按【确认】键保存即可

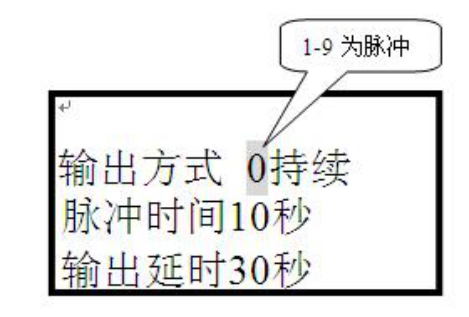

在“系统设置”界面下，按数字键【4】进入界面，设置完毕按【确认】键保存即可

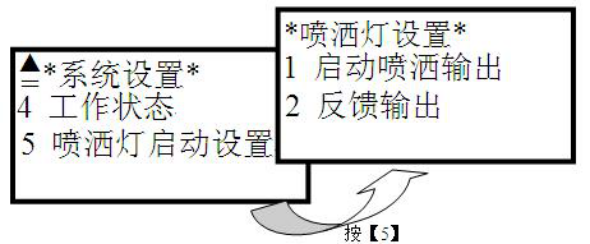

在在系统设置界面下，按数字键【5】进入
“1 启动喷洒输出”，收到压力开关反馈信号或发出启动喷洒信号后都启动喷洒指示灯； “2 反馈输出”，收到压力开关反馈信号后启动喷洒指示灯。

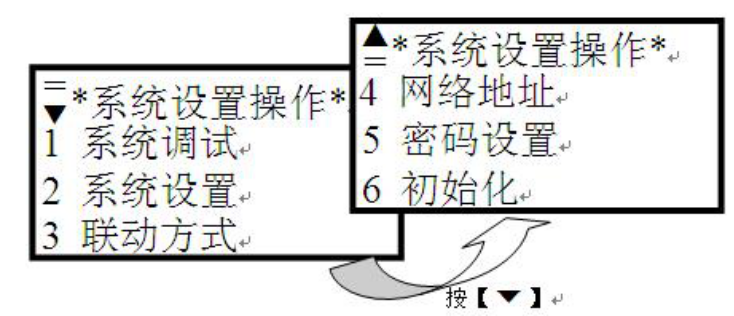

在“系统设置操作”界面，按数字键【3】进入“联动方式”设置界面。
“1 启动喷洒输出”，收到压力开关反馈信号或发出启动喷洒信号后都启动喷洒指示灯； “2 反馈输出”，收到压力开关反馈信号后启动喷洒指示灯。
在“系统设置操作”界面，按数字键【3】进入“联动方式”设置界面。

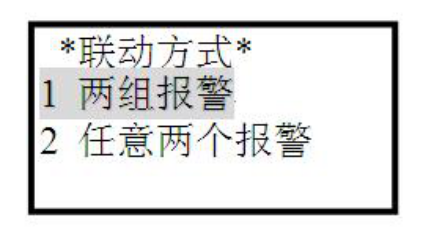

“1 两组报警”：出现属性为报警1组和报警2组的探测器各有一个报警时，GST-QKP01将执行联动启动。
“2 任意两个报警”：出现属性为报警1组和报警2组的任意两个探测器报警，GST-QKP01将执行联动启动。

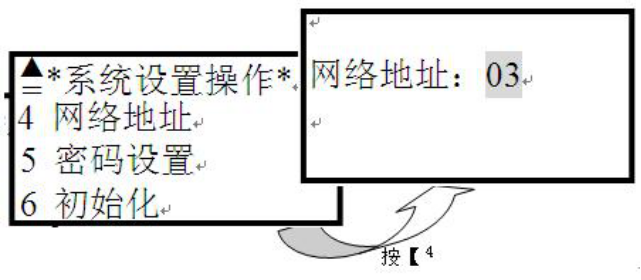

在“系统设置操作”界面下，按数字键【4】进入，输入数据（02～32间任意数），按【确认】键则网络地址修改完成。
GST-QKP01联网时不能作为网路中的1#机

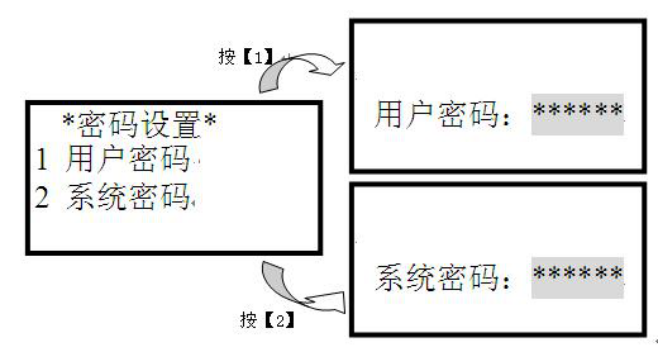

在“系统设置操作”界面，按数字键【5】进入“密码设置”界面，在“密码设置”界面下按数字键【1】或【2】屏幕分别显示用户密码和系统密码设置界面，输入新密码，按【确认】键完成设置
