JB-QB-GST100、JB-QB-GST200、JB-QB-GST500、JB-QG/T-GST5000、JB-QG/T-GST9000控制器均有模块化的网络接口设备；通过选择不同的网络接口设备可以构成多种拓扑结构的网络，采用不同的网络传输介质可以适应不同的网络距离，组成适应不同场所的网络消防控制系统。
联网系统设计方法：首先应根据工程需求选择网络传输介质，再根据设备分布情况选择适合的网络拓扑结构，最后确定需要选用的网络接口设备来组成网络。
按照传输介质和通讯协议来划分，网络接口设备分为：CAN联网设备、RS485联网设备、232光纤联网、TCP/IP联网及其他接口设备。
火灾报警控制器联网形式
※CAN
信号传输
※ RS485
信号传输
※ RS232
光纤传输
※ TCP/IP
数据传输

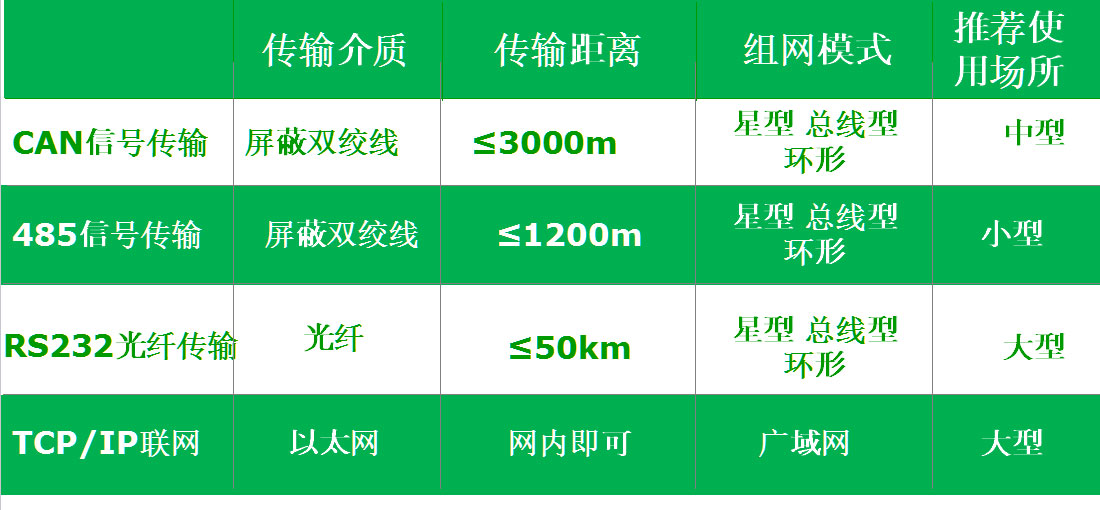

数据传输形式各自特点
一、CAN联网系统
1、模块介绍
2、联网说明
3、控制器的操作
4、练习题、常见问题
二、485联网系统
1、模块介绍
2、联网说明
3、联网方案介绍
三、232光纤联网系统
1、模块介绍
2、联网方案介绍
四、TCP-IP联网系统
1、控制器联网方式简介
2、NPort5230TCP/IP联网模块说明
3、NPort5230TCP/IP联网模块配置
4、控制器的联网调试
CAN基本配置说明
CAN联网系统最多支持240台GST系列控制器联网；每个CAN回路布线长度不得超过3km，节点数量不得超过112个；CAN总线布线采用RVVSP屏蔽双绞线，截面积≥1.0 mm2。
LWK系列联网卡是最基本的CAN联网设备。任何拓扑结构的CAN联网系统中，每台控制器均需配置1块LWK系列联网卡。
两个末端的联网卡上应设置终端电阻。

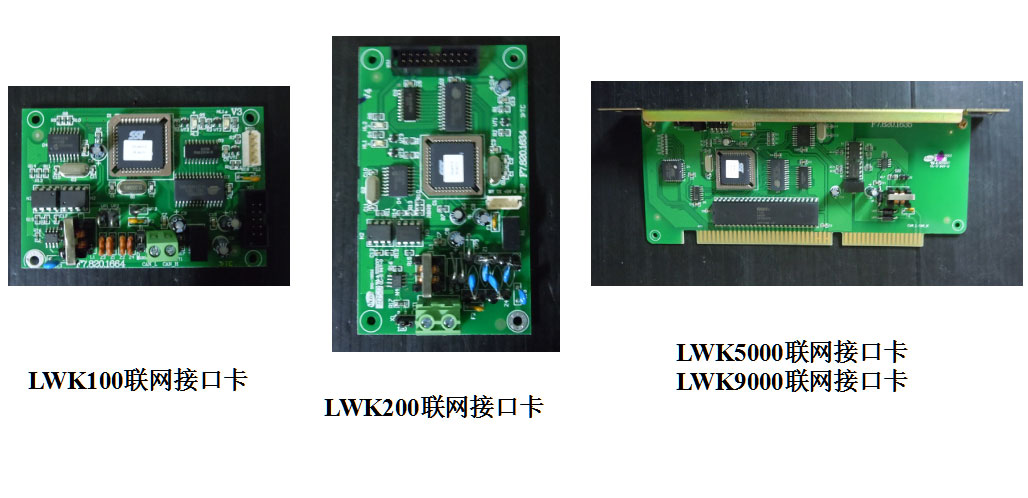

联网接口卡型号 适用控制器
LWK100联网接口卡 GST100控制器
LWK200联网接口卡 GST200控制器、GST-QKP02/4控制器、GST-QKP01控制器
LWK5000联网接口卡 GST500控制器、GST5000控制器
LWK9000联网接口卡 GST9000控制器
联网模块
CAN总线联网的基本配置主要包括：
LWK系列联网卡
CAN100F光纤转换器
CAN100S
CAN总线中继器
CAN100H
CAN星型集中器
※注意：LWK系列联网接口卡：LWK系列联网卡是最基本的CAN联网设备。
任何拓扑结构的CAN联网系统中，每台控制器均需配置1块LWK系列联网卡。
联网接口卡型号
