火灾报警控制器产品型号：JB-QB-JBF5010系列
功能特点
按国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统》设计的两总线火灾报警及联动控制器。
采用高分辨率7英寸真彩液晶屏，中英文界面切换，菜单显示直观，良好的人机界面。
历史信息保存数量可达10万条，查询方便，可根据需要按时间或类别进行打印。

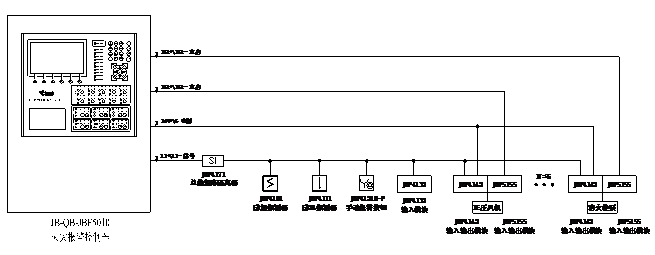

可通过CAN总线构成对等的无主从网络系统，最大网络节点99台控制器，组成超大型火灾自动报警系统，满足不同项目的需求。
可方便接入消防控制室图形显示系统，进行多层次、多画面显示各报警区域或防火分区中的建筑平面，对各平面中的探测报警及设备动作点进行显示。
具有CAN、RS232、RJ45、USB等多种通讯/数据接口，通过接口卡实现MODBUS等多种协议输出。
具备超强的兼容性能，可兼容我司全系列火灾自动报警系统现场设备。
壁挂式安装，具备JB-QB-JBF5010（联动型）、JBF5011/5012（报警型）三种不同规格可选。
技术参数列表
内容 | 技术参数 |
供电主电 | AC220V+15%，50Hz±1% |
巡检周期 | ≤3s |
备电 | DC24V，两组12V/4.5Ah |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |

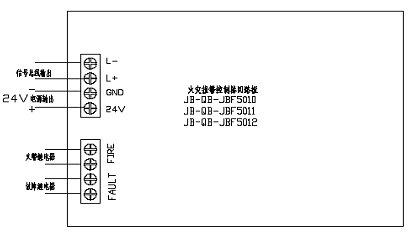

火警继电器 | 1个无源输出，触点容量DC30V/2A |
故障继电器 | 1个无源输出，触点容量DC30V/2A |
通讯/数据接口 | 1×RS232、1×RJ45、1×USB、1×CAN |
监视状态整机功耗 | ≤100W |

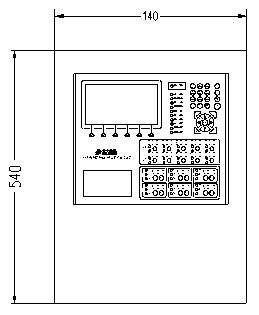

外形尺寸 | 540mm高×410mm宽×123mm厚 |
执行标准 | GB4717-2005《火灾报警控制器》 GB16806-2006《消防联动控制系统》 |
规格分类
型号 | 满载容量 | 功能 |

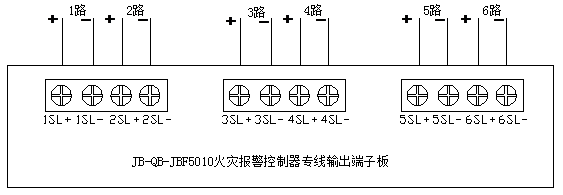

JB-QB-JBF5010 | 单回路200点 | 联动型，带6路多线控制，带10路总线控制，具备联网功能，对外输出DC24V/3A。 |
JB-QB-JBF5011 | 单回路200点 | 报警型，具备联网功能，对外输DC24V/3A。 |
JB-QB-JBF5012 | 单回路50点 | 报警型，对外输出DC24V/3A。 |
单回路100点 | ||
单回路200点 |

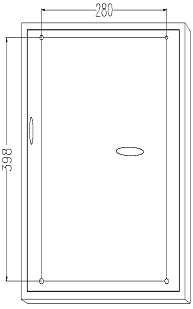

结构特征、安装
