家用火灾报警控制器 青鸟JB-QB-JBF5021DC

分类: 发布时间:2020-02-21 06:02:18 214次浏览

家用火灾报警控制器 青鸟JB-QB-JBF5021DC功能特点

按国家标准GB22370-2008《家用火灾安全系统》设计的一款家用火灾报警控制器,满足民用建筑消防工程的需求。

尺寸小巧,功能强大,性能稳定,界面UI设计简洁易懂,适于安装在家庭室内。

2.8寸彩色液晶屏,扁平化图形显示,中文菜单,简约易懂。

通过面板按键操作,实现信息查询和信息配置。

具备火警电话自动拨号功能,火警发生时,控制器可对预设的紧急联系人电话号码进行自动轮拨,及时通知火情,降低损失。此功能需插入SIM 卡使用(支持移动、联通GSM网络)。

具有GPRS和蓝牙功能,支持手机APP获取控制器信息。

控制器可通过无线传输方式接收无线现场部件的状态信息。

支持APP调试软件,方便现场调试。


主要技术参数

功耗:正常监视状态功耗小于3W,最大功耗小于15W。

有线回路:控制器支持二总线方式连接50只家用有线现场部件实现监视和报警功能。

无线回路:支持通过无线通讯方式连接满负载50只的无线现场部件实现监视和报警功能。

同时还具有1路无源报警输入,2路无源火警输出,1路CAN通讯,1路回路组网。

控制器默认红色报警按钮地址为51号,默认无源报警输入地址为52号。

电源:控制器配接BYF-PC10X电源,每台电源最多可连接15台家用火灾报警控制器。

结构特征、安装与布线

明装和暗装两种安装方式。

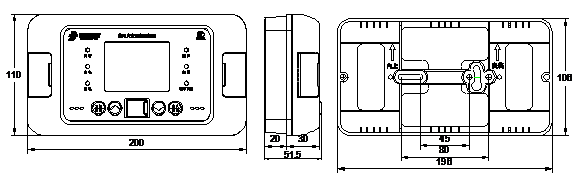

外形结构及安装尺寸图


端子示意图


说明

L、N:接24V直流电,无极性。

L1、L2:用于与火灾报警控制器回路总线进行连接。

L+、L-:本机回路总线,接外部现场部件。

CANH、CANL:CAN接口,连接时须所有设备的CANH接在一起,CANL接在一起,切勿接反,否则无法通讯。多台设备连接或长距离传输时,需配接120Ω终端电阻。

I1、I2:无源报警输入端口,用于接收外部无源开关量输入,有开关量短路输入时,控制器处于火警状态,切勿连接有源信号,否则会损坏接口。注意:必须安装10KΩ终端电阻。

COM1/ NO1、COM2/NO2:2路无源火警输出,控制器处于火警状态时,火警继电器闭合。
