输出模块 青鸟JBF4143
功能特点
内置微处理器，采用SMT表面贴装工艺。
可同时输出动合、动断两组触点信号，触点容量DC30V/2A，用于背景音乐与应急广播之间的切换。
具备应急广播扬声器线路故障检测功能。
每只模块后所带3W应急广播扬声器≤20只。
插拔式结构，易于施工、维护方便。
四线制，其中信号线无极性，24V电源线有极性。功耗低，信号线通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC24V |
回路总线 | DC18V-27V，调制型，控制器提供 |
线制 | 四线制，信号线无极性，24V电源线有极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤0.3mA（24V） |
报警电流 | ≤3mA（24V） |
触点容量 | 两组DC30V /2A |
确认灯 | 监视状态时运行灯红色闪亮，动作状态时输出动作灯红色常亮 |
外形尺寸 | 120mm长×82mm宽×43mm厚 |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
通讯距离 | 1500m |
执行标准 | GB16806-2006《消防联动控制系统》 |
结构特征、安装与布线
采用明装方式，通过预埋盒或使用膨胀螺丝将底座固定在墙上，安装孔距为60mm。
使用专用电子编码器对其设定地址码（1-200）。
L1端子5或6、L2端子3或4分别接信号线L1和L2，无极性；24V端子2、GND端子1分别接电源线DC24V、GND，有极性。
信号线采用ZR-RVS-2×1.5mm2双绞线，电源线采用NH-BV-2×2.5mm2导线。
模块主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图

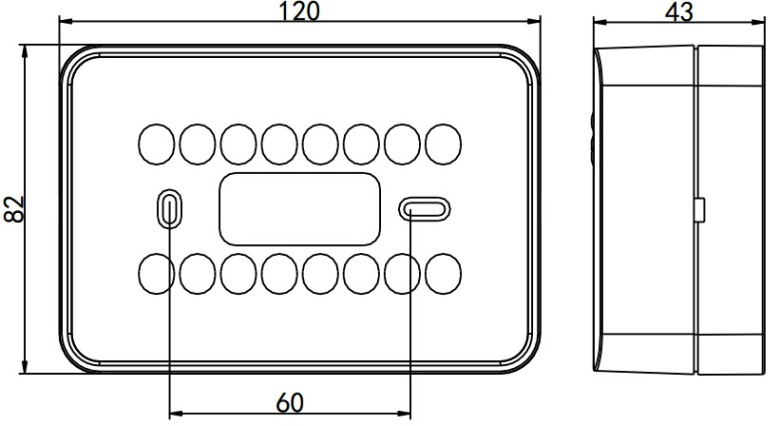

安装尺寸图

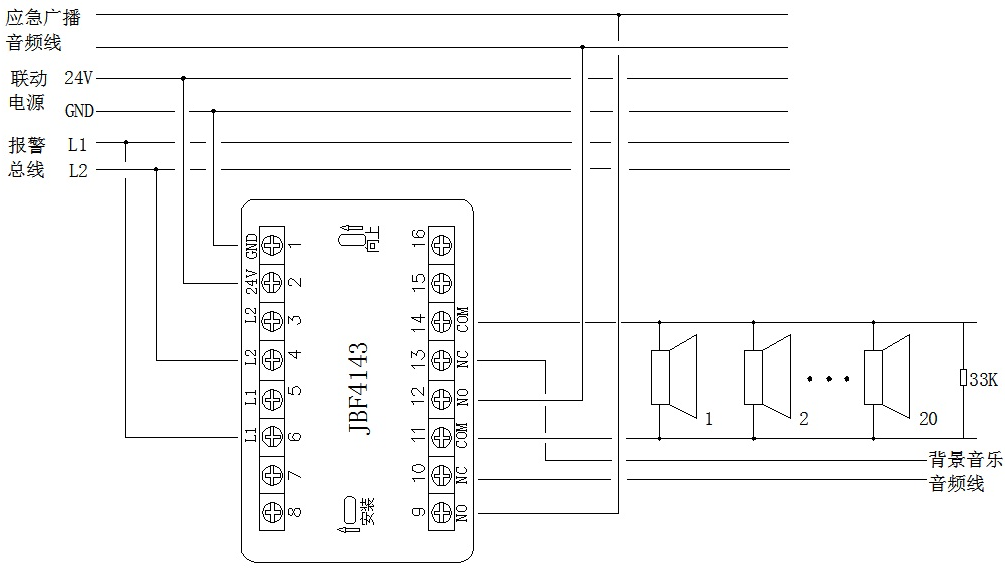

接线示意图
说明
L1端子5或6、L2端子3或4分别接信号线L1和L2，无极性。
24V端子2、GND端子1分别接电源线DC24V、GND，有极性。
NO端子9与12为常开端，接应急广播音频线。
NC端子10与13为常闭端，接背景音乐音频线。
COM端子11与14为公共端，可接应急广播扬声器，末端需配接33KΩ终端电阻。
若终端电阻直接接于模块底座上，模块将不具备输出线路故障检测功能。
