输入/输出模块 青鸟JBF4142
功能特点
内置微处理器，采用SMT表面贴装工艺。
回路信号处理电路与输入输出检测信号处理电路实现电气隔离，抗干扰能力强。
根据现场需要可选择DC24V有源输出或无源输出。
具有一组继电器输出触点，触点容量DC30V/2A。
具备状态监测和多种故障检测功能。
插拔式结构，易于施工、维护方便。
四线制，其中信号线无极性，24V电源线有极性。功耗低，信号线通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC24V |
回路总线 | DC18V-27V，调制型，控制器提供 |
线制 | 四线制，信号线无极性，24V电源线有极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤0.25mA（24V） |
报警电流 | ≤1mA（24V） |
触点容量 | DC30V /2A |
确认灯 | 监视状态时输入动作灯红色闪亮、输出动作灯红色闪亮，动作状态时输入动作灯红色常亮、输出动作灯红色常亮，故障状态时输入动作灯不亮、输出动作红色闪亮 |
外形尺寸 | 85mm长×85mm宽×41mm厚 |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
通讯距离 | 1500m |
执行标准 | GB16806-2006《消防联动控制系统》 |
结构特征、安装与布线
采用明装方式，通过预埋盒或使用膨胀螺丝将底座固定在墙上，安装孔距为60mm。
使用专用电子编码器对其设定地址码（1-200）。
L1端子4、L2端子5分别接信号线L1和L2，无极性；24V端子1、GND端子3分别接电源线DC24V、GND，有极性。
信号线采用ZR-RVS-2×1.5mm2双绞线，电源线采用NH-BV-2×2.5mm2导线。
模块主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图
安装尺寸图

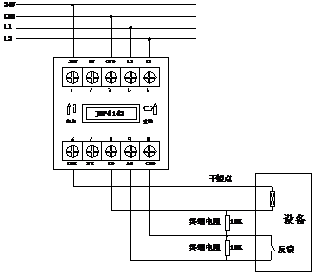

接线示意图
无源输出
有源输出
说明
L1端子4、L2端子5分别接信号线L1和L2，无极性。
2V端子1、GND端子3分别接电源线DC24V、GND，有极性。
输入功能
AS+端子9、GND端子10接应答（无源触点），且需在监视设备的动合端并联10KΩ终端电阻。
输出功能
a.无源输出时，CV端子2空置，CO端子8、COM端子6接被控设备（无源触点），CO端子8和GND端子10需并联10KΩ终端电阻。
b.有源输出时，CV端子2与24V端子1连接，CO端子8、GND端子10接被控设备，且需在被控设备端并联10KΩ终端电阻，模块启动后CO端子8输出24V。
