消火栓按钮 青鸟JBF4123A

分类: 发布时间:2020-02-21 11:02:59 502次浏览

消火栓按钮 青鸟JBF4123A

功能特点

内置微处理器,采用SMT表面贴装工艺。

操作简单,用手按下操作面板,即能实现向控制器报火警。

报警后需要使用配套的专用钥匙进行复位。

可输出一组无源触点信号,触点容量DC30V/0.1A,用于控制消防水泵。

火灾报警控制器确认消防水泵正常启动运行后,向本消火栓按钮发出命令点亮按钮回答灯(绿色)。

插拔式结构,易于施工、维护方便。

两线制,信号线无极性。功耗低,通讯距离1500m。


技术参数列表


内容

技术参数

工作电压

DC18V-27V,调制型,控制器提供

线制

两线制,信号线无极性

工作温度

-10~+50

贮存温度

-20~+55

相对湿度

95%40±2℃)

监视电流

0.3mA24V

报警电流

1mA24V

确认灯

监视状态时启动灯红色闪亮,报警状态时启动灯红色常亮,消防水泵启动后回答灯绿色常亮

外形尺寸

90mm长×90mm宽×52mm

编址方式

使用专用电子编码器

编址范围

1-200

使用环境

室内型,防水溅

通讯距离

1500m

执行标准

GB16806-2006《消防联动控制系统》

结构特征、安装与布线

通过预埋盒或使用膨胀螺丝将底座固定在消火栓箱内的墙上,安装孔距为60mm(兼容50mm)。

使用专用电子编码器对其设定地址码(1-200)。

端子1、2分别接信号线L1和L2,无极性,信号线采用ZR-RVS-2×1.5mm2双绞线。

按钮主体应在布线检查后、调试之前安装,防止因不恰当安装作业造成损失。

外形结构图


安装尺寸图


配接底座

消火栓按钮配接JBF-VB4501A型底座。

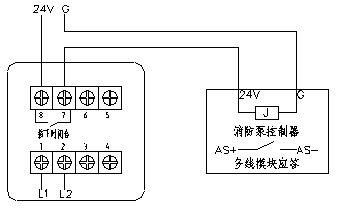

接线示意图


说明

端子1、2分别接信号线L1和L2,无极性。

端子7、8平时为常开触点,消火栓按钮按下时闭合,用于控制消防水泵,需另接DC24V电源。严禁使用此触点控制大功率设备和强电设备。

若现场需要消火栓按钮直接启泵则按上述示意图接线,不需则端子7、8不接电源线。
