北大青鸟多线控制盘产品型号JBF-11SF-CD8B
特点
属于专线联动控制设备，主要用于对消防泵、风机等大型专线联动消防设备的启、停控制。
输出信号通过JBF5155输入/输出模块实现对专线联动设备的控制，同时多线控制盘与JBF5155输入/输出模块之间的线路状态可通过控制器主机进行监控。
具有8组控制输出，每组包含1个启动输出、1个停止输出及1个受控设备动作应答输入。
设有“自动方式”，“手动方式”，允许、禁止切换开关。
通过预先设定联动逻辑关系对被控设备实现自动控制。
被控设备启动后10秒内未接收到应答时，可通过指示灯指示“应答缺失”。
具有脉冲点动输出及持续输出2种方式，通过显示板进行设置。
内容 | 技术参数 |
工作电压 | DC24V-28V，控制器提供 |
控制输出 | DC24V/80mA，有源输出 |
容量 | 8路专线设备启动、停止 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
通讯距离 | 1500m |
外形尺寸 | 482.6mm长×88.6mm宽 |
线制 | 两线制，专用线路有极性 |
结构特征、安装与布线
入柜式安装，占用面板空间2U。

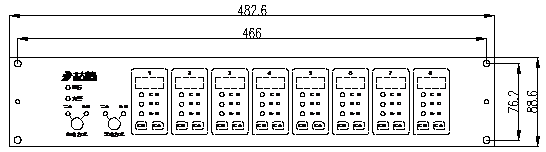

外形结构及安装尺寸图

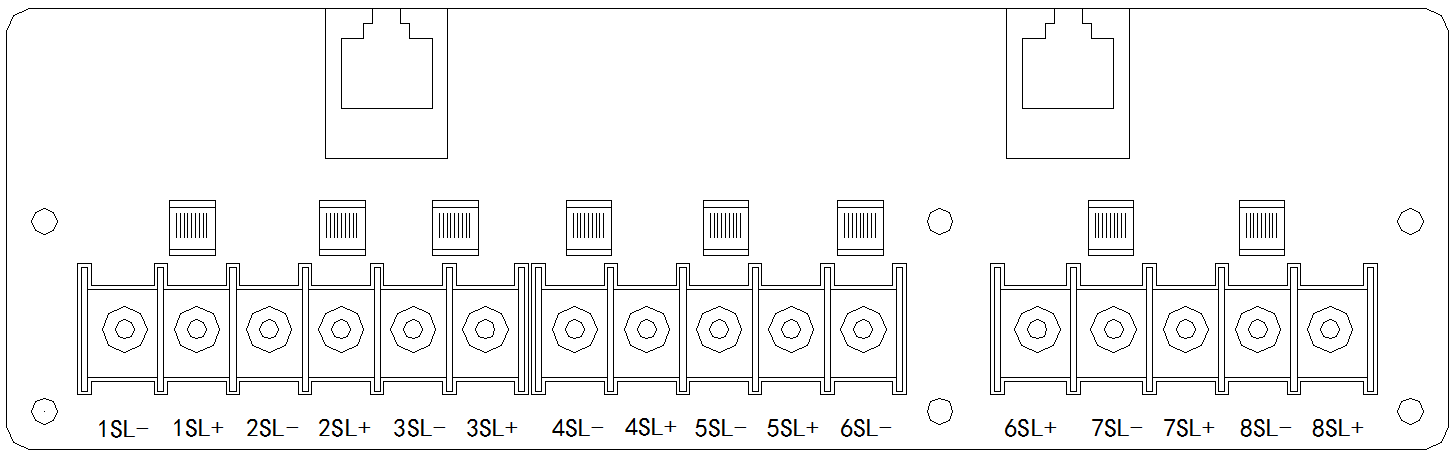

端子示意图
说明
1SL-/1SL+~8SL-/8SL+：专线控制盘对外输出端子，连接1-8路JBF5155输入/输出模块，用于对消防泵、风机等大型专线联动消防设备的启、停控制。

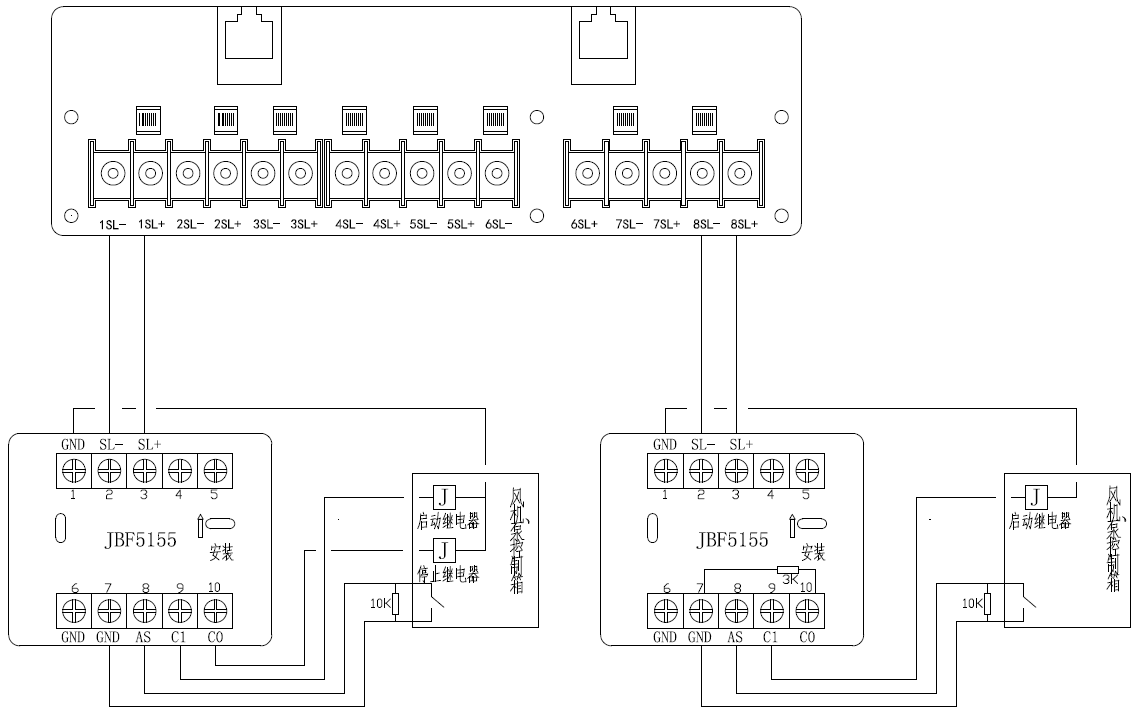

与JBF5155输入/输出模块接线端子示意图
左图为JBF5155点动输出接线图，右图为JBF5155持续输出接线图。
