点型光电感烟火灾探测器北大青鸟JBF4101-Bp
功能特点
内置微处理器，采用SMT表面贴装工艺。
探测器对自身采集到的数据进行存储和判断，具有自诊断功能。
污染自动补偿，根据自身的污染程度进行零位漂移，最大程度减少误报。
适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应。
抗干扰能力强，抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线（光源）干扰。
抗潮湿能力强，并有防水处理，可适应不同气候环境的要求。
探测器配接带蜂鸣的底座，火灾警报时，底座发出高分贝警报声。
四线制，其中信号线无极性，24V电源线有极性。功耗低，信号线通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供 |
线制 | 四线制，信号线无极性，24V电源线有极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤0.3mA（24V） |
报警电流 | ＜30mA（24V） |
报警音量 | 75dB~95dB（24V） |
变调周期 | 2s |
确认灯 | 监视状态瞬时微亮，报警红色常亮 |
外形尺寸 | Φ103mm×60mm |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
保护面积 | 60-80m2 |
通讯距离 | 1500m |
执行标准 | GB4715-2005《点型感烟火灾探测器》 |
结构特征、安装与布线
安装前需使用专用电子编码器对感烟探测器和蜂鸣底座编码，两者设定地址必须一致（1-200）。
用2只M4的螺钉将探测器底座JBF-VB4302A紧固在预埋盒上。
端子L1、L2分别接信号线L1、L2，无极性；端子V1、G1分别接电源线DC24V、GND，有极性。
信号线采用ZR-RVS-2×1.5mm2双绞线，电源线采用NH-BV-2×2.5mm2导线。
将探测器嵌入底座，按顺时针方向拧紧即可。
外形结构图

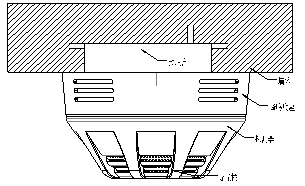

安装示意图
配接底座
探测器配接JBF-VB4302A型底座。

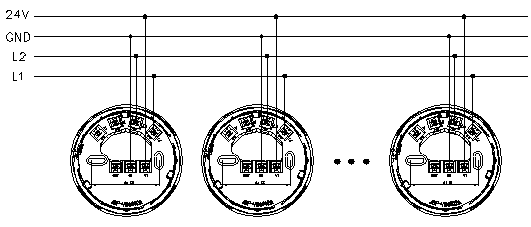

接线示意图
安装注意事项
安装时宜戴手套操作，以保持探测器外壳清洁。
建议检测验收前加防尘罩保护，但系统正式运行前务必去掉防尘罩。
定期进行加烟试验，建议每半年一次。
