线型光束感烟火灾探测器 青鸟JTY-H-JBF4382
功能特点
反射式线型光束感烟火灾探测器, 发射接收一体化设计。
提供无源开关量报警信号输出，可兼容任意厂家信号输入模块。
激光模组快速定位反射器，LED指示信号强度，调试过程无需拆卸外壳，简单快捷。
采用自动增益控制技术，背景信号自动补偿，抗日光能力强。
内置微处理器，全功能自诊断，扰动自动过滤技术。
两组独立步进式精密微调，水平/垂直光学角度调整方便，校准精确。
四线制，其中信号线无极性，24V电源线有极性。功耗低，信号线通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC24V |
回路总线 | DC18V-27V，调制型，控制器提供 |
线制 | 四线制，信号线无极性，24V电源线有极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤11mA（24V） |
报警电流 | ≤34mA（24V） |
外形尺寸 | 185mm长× 115mm宽×126mm厚 |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
保护面积 | 1400m2 |
通讯距离 | 1500m |
最远探测距离 | 100m |
最大光路方向偏差 | 1度 |
执行标准 | GB14003-2005《线型光束感烟火灾探测器》 |
结构特征、安装与布线
使用专用电子编码器对其设定地址码（1-200）。
探测器、反射器应安装在稳定可靠的建筑物表面，不应安装到受周围机械振动干扰较大的表面。
探测器与反射器安装距离在5m~50m之间时，需要使用2块反射器。安装距离在50m~100m之间时，需要使用4块反射器。反射器组合使用时应当摆放紧密，不应留有空隙。
探测器与反射器安装位置必须测量准确，确保探测器光路畅通无阻且光路周围1m范围内不应有固定或移动物体。
探测器端子L1、L2分别接信号线L1、L2，无极性；端子V、G分别接电源线DC24V、GND，有极性；反射器无需接线。
信号线采用ZR-RVS-2×1.5mm2双绞线，电源线采用NH-BV-2×2.5mm2导线。

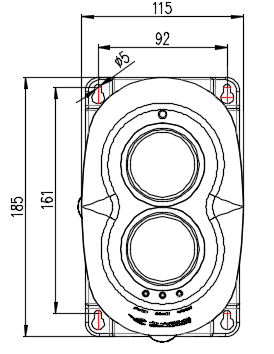

外形结构图
反射器安装示意图

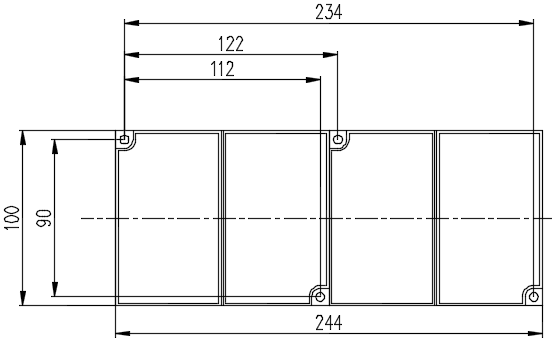

a.两块反射器

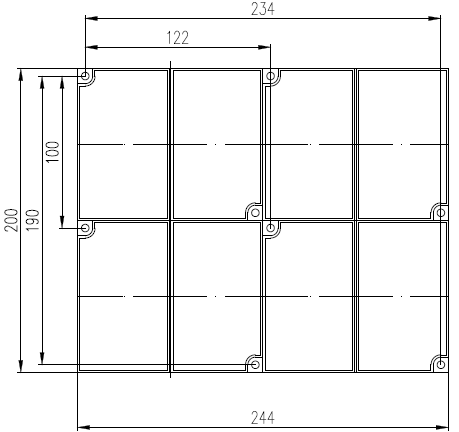

b.四块反射器

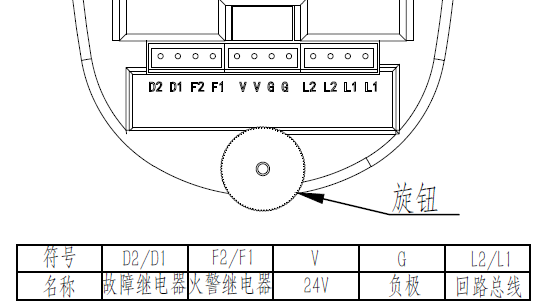

端子示意图

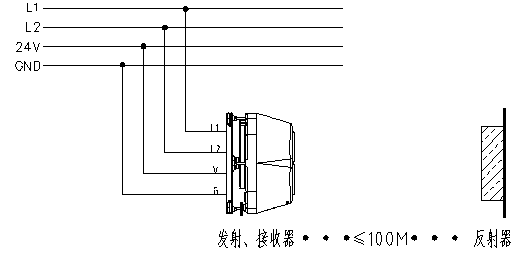

接线示意图
说明
配接青鸟火灾报警系统时，需将探测器端子L1、L2分别接信号线L1、L2，无极性；端子V、G分别接电源线DC24V、GND，有极性。
配接其它厂家火灾报警系统时，需将端子V、G分别接电源线DC24V、GND，有极性；端子D1、D2为故障无源输出触点；端子F1、F2为火警无源输出触点。
注：所有接线均需通过“插拔端子头”(产品配件)与探测器进行连接。
注意事项
定期进行加烟试验，建议每半年一次。
