手动火灾报警按钮 （带电话插孔）青鸟J-SAP-JBF4121A-P
功能特点
内置微处理器，采用SMT表面贴装工艺。
操作简单，用手按下操作面板，即能实现向控制器报火警。
报警后需要使用配套的专用钥匙进行复位。
可输出一组无源触点信号，触点容量DC30V/0.1A，用于控制现场火灾声光警报器（非编址型）。
插拔式结构，易于施工、维护方便。
带电话插孔，配合手柄电话使用。电话插孔位于按钮的主体正面，便于操作。
两线制，信号线无极性。功耗低，通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供 |
线制 | 两线制，信号线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤0.3mA（24V） |
报警电流 | ≤1mA（24V） |
确认灯 | 监视状态时火警灯瞬时闪亮，报警时火警灯红色常亮 |
电话指示灯 | 接入电话系统后闪亮 |
外形尺寸 | 90mm长×90mm宽×52mm厚 |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
使用环境 | 室内型 |
通讯距离 | 1500m |
执行标准 | GB19880-2005《手动火灾报警按钮》 GB16806-2006《消防联动控制系统》 |
结构特征、安装与布线
通过预埋盒或使用膨胀螺丝将底座固定在墙上，安装孔距为60mm（兼容50mm）。
使用专用电子编码器对其设定地址码（1-200）。
端子1、2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。
端子3、4接电话线，无极性，电话线采用ZR-RVS-2×1.5mm2双绞线。
按钮主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图
安装尺寸图
配接底座
手动报警按钮配接JBF-VB4501A型底座。

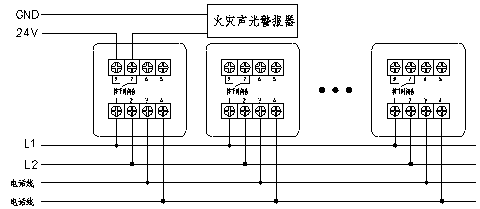

接线示意图
说明
端子1、2分别接信号线L1和L2，无极性。
端子3、4接电话线，无极性。
端子7、8平时为常开触点，手动报警按钮按下时闭合，用于控制现场火灾声光警报器（非编址型），需另接DC24V电源。严禁使用此触点控制大功率设备和强电设备。
