输入模块 青鸟JBF4132
功能特点
内置微处理器，采用SMT表面贴装工艺。
回路信号处理电路与输入检测信号处理电路实现电气隔离，抗干扰能力强。
具备状态监测和多种故障检测功能。
插拔式结构，易于施工、维护方便。
两线制，信号线无极性。功耗低，通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供 |
线制 | 两线制，信号线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤0.25mA（24V） |
报警电流 | ≤1mA（24V） |
确认灯 | 监视状态时输入动作灯红色闪亮，动作状态时输入动作灯红色常亮，故障状态时输入动作灯不亮 |
外形尺寸 | 85mm长×85mm宽×41mm厚 |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
通讯距离 | 1500m |
执行标准 | GB16806-2006《消防联动控制系统》 |
结构特征、安装与布线
采用明装方式，通过预埋盒或使用膨胀螺丝将底座固定在墙上，安装孔距为60mm。
使用专用电子编码器对其设定地址码（1-200）。
L1端子4、L2端子5分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。
模块主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图
安装尺寸图

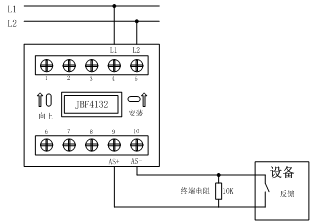

接线示意图
说明
L1端子4、L2端子5分别接信号线L1和L2，无极性。
监视无源闭合应答的现场设备时，AS+端子9、AS-端子10接应答（无源触点），且需在监视设备的动合端并联10KΩ终端电阻。
