防爆火灾声光警报器（隔爆型）青鸟JBF4374-Ex
功能特点
内置微处理器，采用SMT表面贴装工艺。
防爆类型为隔爆型，适用于石油、化工等具有防爆要求的危险场所（1区、2区）。
四线制，其中信号线无极性，24V电源线无极性。功耗低，信号线通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC24V |
回路总线 | DC18V-27V，调制型，控制器提供 |
线制 | 四线制，信号线无极性，24V电源线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
报警电流 | ≤50mA（24V） |
报警音量 | 75dB~115dB |
变调周期 | 2.0s~4.0s |
闪光频率 | 1.5Hz~2.0Hz |
外形尺寸 | 115mm宽×155mm高×91mm厚 |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
通讯距离 | 1500m |
防爆标志 | Ex d ib IIC T6 Gb |
防护等级 | IP66 |
执行标准 | GB26851-2011《火灾声和/或光警报器》 GB3836.1-2010《爆炸性气体环境用电气设备第1部分：设备通用要求》 GB3836.2-2010《爆炸性气体环境用电气设备第2部分：隔爆型“d”》 GB3836.4-2010《爆炸性气体环境用电气设备第4部分：本质安全型“i”保护的设备》标准 |
结构特征、安装与布线
安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关规定进行。
安装时需满足相关验收技术规范GB50257-1996《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的要求。
安装时需根据现场情况配接具有防爆合格证的连接件配（电缆引入装置、防爆挠性软管、防爆接线盒、封堵件等）。
使用专用电子编码器对其设定地址码（1-200）。
端子L1、L2分别接信号线L1、L2，无极性；端子V、G分别接电源线DC24V、GND，无极性。
信号线采用ZR-RVS-2×1.5mm2双绞线，电源线采用NH-BV-2×2.5mm2导线。
火灾声光警报器主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图

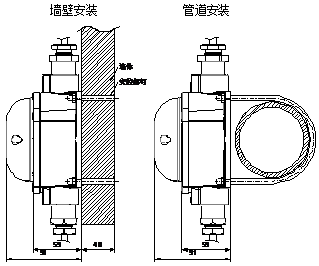

安装尺寸图

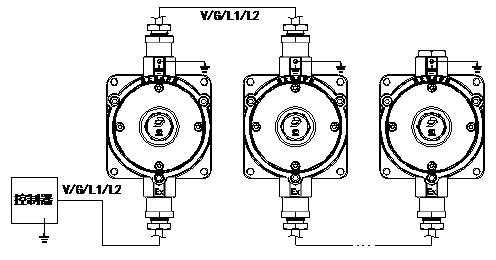

接线示意图
注意事项
静电危险，清洁时须用拧干的湿布擦拭。
不允许随意更换影响防爆性能的元器件或结构。
接线拧紧，防止出现线头松动，导致无法启动。
