火灾显示盘 青鸟JBF4061
功能特点
配接目前所有在售火灾报警控制器，采用192×64点阵式液晶，显示信息丰富，显示效果清晰。
可实现本回路、跨回路、跨机报警。
具备日期、时钟显示，自动与报警主机校时，无需单独设置。
调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得，并在待机页面显示，更方便定位层显连接的主机及回路号。
采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。
层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），可自动识别手报类型，无需单独设置。
导入中文注释，可直接使用报警主机所用中文，U盘导入，无需进入菜单可直接识别U盘，使调试更加快捷。
具备中英文显示切换功能。
四线制，其中信号线无极性，24V电源线有极性。功耗低，信号线通讯距离1500m，单回路最多可接15台。
技术参数列表
内容 | 技术参数 |
工作电压 | DC24V |
回路总线 | DC18V-27V，调制型，控制器提供 |
线制 | 四线制，信号线无极性，24V电源线有极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤7mA（24V） |
报警电流 | ≤8mA（24V） |
确认灯 | 火警（红色）、首警（红色）、手报（红色）、故障（黄色）、运行（绿色）、消音（红色） |
外形尺寸 | 180mm长×110mm宽×29mm厚 |
编址方式 | 通过火灾显示盘上的按钮设定 |
编址范围 | 201-215 |
重量 | 280g |
通讯距离 | 1500m |
执行标准 | GB17429-2011《火灾显示盘》 |
结构特征、安装与布线
先将底座固定于86盒。
端子L1、L2分别接信号线L1和L2，无极性；端子24V、GND分别接电源线DC24V、GND，有极性。信号线采用ZR-RVS-2×1.5mm2双绞线，电源线采用NH-BV-2×2.5mm2导线。
将层显盖在底座上即可。

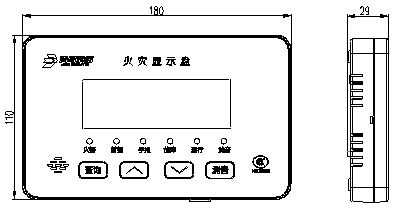

外形结构图
安装尺寸图
