青鸟JBF-TD802 传输设备

分类: 发布时间:2020-02-21 01:02:40 194次浏览

青鸟JBF-TD802 传输设备

功能特点

采用RS232串口与火灾报警控制器配接,布线简单,通信稳定,适用面广。

采用TCP/IP与消防监控中心通信,可局域网,广域网适用,通信稳定,适用性强。

单色液晶显示屏。中文16个汉字或32个字符的报警地址注释,使显示内容一目了然,操作便捷、清楚、直观,实现了良好的人机交互。

超大存储空间,最多可记录100000条历史记录,运行中发生的各类事件可记入历史记录。

传输设备采用小型机箱,壁挂式安装,上进线方式,安装方便,工程布线方便,节省空间资源。

极强的抗干扰能力,无论是硬件还是软件都有良好的抗干扰措施。

具有很强的配套能力。可以配接各类使用国标通信的火灾报警控制器和本公司大部分火灾报警控制器。


技术参数列表



内容

技术参数

执行标准

GB 16806-2006

线制

RS232(三芯电缆),TCP/IP(标准网线)

输出容量

2组DC12V 200mA 有源输出(专用于驱动继电器,继电器选型为DC12V,内阻为200Ω-2KΩ)

电源(专用于内部供电的配接模块)

1A电源(专用于内部DC5V供电的配接模块)

输入容量

2组具有线路检测功能无源输入端(需配接0.25W 5% 10K电阻)

主电

AC187~242V, 50Hz

备电

DC12V  4Ah

工作环境温度

-10℃~50

安装方式

壁挂式

重量

6.9KG

外形尺寸

310mm长×110mm宽×420mm

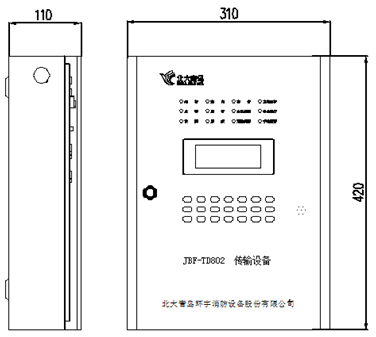

外形尺寸


安装

按照安装尺寸图在墙面装上4个膨胀螺栓和上面2个螺钉。(螺钉和墙面预留出一定间隙。)

线穿进传输设备后,将传输设备悬挂在螺钉上。

打开箱门,拧紧4个螺钉将传输设备固定在墙面上。

注意

各信号线对大地间的绝缘值应大于3 兆欧。

系统接地应采用线径≥4.0mm2铜芯绝缘导线或电缆,且接地电阻小于4欧姆。

传输设备底部安装距地面高度宜为1.2m~1.5m。

正面操作距离不应小于1.2m,方便用户操作。
