青鸟JBF-11SF-KZ 广播控制盘/MP3
功能特点
为应急广播系统配套产品，与广播功率放大器、音箱、及相关公司消防广播模块等设备共同组成应急广播系统。
通过CAN总线与消防控制器相连接，一起完成消防联动控制。
根据现场需求，广播控制盘/MP3可以外接一个扩展键盘，增大了控制区域数量，在作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
系统容量大，最多可达90路广播分区，两条广播干线，可级联两台功率放大器。
操作直观方便，通过广播控制盘/MP3上的操作键直接指定应急广播区域。
功率配置灵活，系统可提供500W、300W和150W功率放大器，依据广播的总功率确定功率放大器的型号和数量。
广播区域切换灵活，通过手动、自动两种方式切换指定广播区域。
采用盘式安装方式、总线制广播干线，安装、布线简单方便。
技术参数列表
内容 | 技术参数 |
工作电压 | DC.24V |
信噪比 | ≥70dB |
工作温度 | 0℃~+40℃ |
相对湿度 | 20%~95% |
失真度 | <5% |
外形尺寸 | 482.6mm宽×132.5mm高× 225.0mm厚（3U） |
结构特征、安装
入柜式安装，占用面板空间3U。

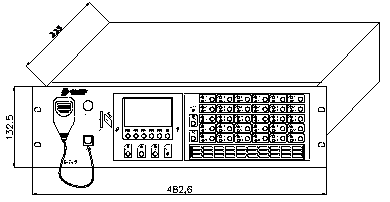

外形结构及安装尺寸图

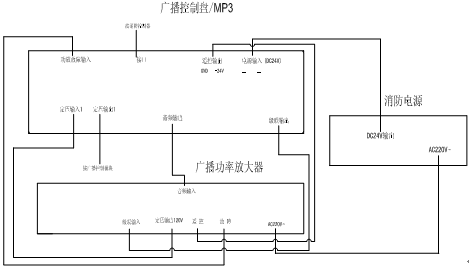

端子示意图
