火灾声光警报器 青鸟JBF5172
功能特点
内置专用朱鹮微处理器，采用SMT表面贴装工艺。
可设置声报警、光报警、声光报警等多种工作模式。
可根据回路电压自适应工作模式。
两线制，信号线无极性。功耗低，通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供 |
线制 | 两线制，信号线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
报警电流 | ≤5mA（24V） |
射频电磁场辐射抗扰度 | 30V/M |
报警音量 | 70dB~95dB |
变调周期 | 2.0s~4.0s |
闪光频率 | 1.0Hz~1.5Hz |
外形尺寸 | Φ100mm×67mm |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
使用环境 | 室内型（非住宅内） |
通讯距离 | 1500m |
执行标准 | GB26851-2011《火灾声和/或光警报器》 |
结构特征、安装与布线
将底座固定在墙上，安装孔距为60mm。
使用专用电子编码器对其设定地址码（1-200）。
端子L1、L2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。
火灾声光警报器主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构图
安装尺寸图

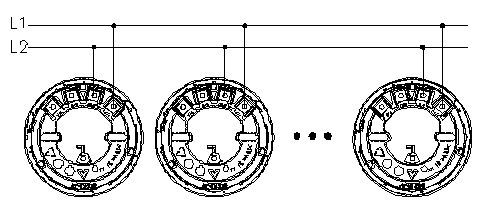

接线示意图
注意事项
接线拧紧，防止出现线头松动，导致无法启动。
单个总线报警回路最大可带载30个火灾声光警报器。
