剩余电流式电气火灾监控探测器 青鸟JBF6180系列
功能特点
探测器本身自带液晶显示器，可查看探测器总线地址，报警设定值、实时探测值等信息。
低功耗工作，采用总线供电，最大传输距离可达1500米。
实时将电流值及故障等状态信号传输至配接的电气火灾监控设备。
剩余电流互感器采用灌封工艺，耐受恶劣环境。
独特的产品PSN码读取功能，便于产品跟踪管理。
技术参数列表
内容 | 技术参数 |
检测对象 | 剩余电流 |
检测范围 | 剩余电流（50～1000）mA |
线 制 | 两总线，无极性 |
工作电压 | DC24V |
使用环境 | 温度（-10～65）℃ 湿度（10～93）%RH（非凝露） |
工作电流 | <0.1mA |
编码方式 | 使用专用电子编码器 |
编码范围 | 1-252号 |
执行标准 | GB 14285.2-2014《电气火灾监控系统》 第2部分：剩余电流式电气火灾监控探测器 |
设备型号规格表
探测器型号 | 报警设定值范围(mA) | 额定 电流（A） | 尺寸（ｍｍ） | 适用检 | ||
A(高） | C（长） | D（宽） | ||||
JBF6180-100 | 50~1000 | 100 | 113 | 99 | 30 | 线缆 |
JBF6180-315 | 100~1000 | 315 | 152 | 131 | 30 | 线缆 |
JBF6180-630 | 100~1000 | 630 | 181 | 160 | 30 | 线缆 |
JBF6180-315C | 200~1000 | 315 | 105 | 208 | 38 | 铜排 |
JBF6180-630C | 200~1000 | 630 | 141 | 332 | 38 | 铜排 |
JBF6180-1000C | 200~1000 | 1000 | 184 | 440 | 50 | 铜排 |

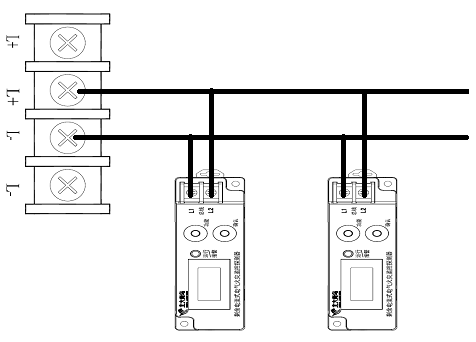

接线说明
探测器的接线端子处有两个带L1、L2标注的接线端子，两个端子为无极性总线输入，接入电气火灾监控设备的回路总线上。
注意：禁止在通电的情况下进行线路连接。
安装注意事项
接线导线应选用ZR-RVS-2×1.5mm²，两总线安装布线时，注意必须与强电线路分开布线。
当回路通讯线采用屏蔽双绞线时，屏蔽双绞线的屏蔽层应良好接地；否则屏蔽层不起作用。
注意:为了保证系统的稳定性，回路总线禁止使用单股导线或者平行线。
