温式电气火灾监控探测器 青鸟JBF6119
功能特点
探测器设置了一个指示灯，通过指示灯不同颜色区分各种工作状态。绿色闪烁时表示为正常工作状态，红色常亮时表示为报警状态。
具有差温特性。
能将实时的温度值、故障信号传送到配接的电气火灾监控设备。
小型化外形尺寸，适用于各种开关柜型。
支持固定式或卡槽式安装，方便快捷。
技术参数列表
内容 | 技术参数 |
检测对象 | 温度 |
检测范围 | 温度（55～140）℃ |
线 制 | 两总线，无极性 |
工作电压 | DC24V |
使用环境 | 温度（-10～65）℃ 湿度（10～93）%RH（非凝露） |
工作电流 | <0.1mA |
编码方式 | 使用专用电子编码器 |
编码范围 | 1-252号 |
温度传感器距离 | ≤1m |
安装方式 | 导轨安装 |
执行标准 | GB 14285.3-2014 《电气火灾监控系统》第3部分：测温式电气火灾监控探测器 |

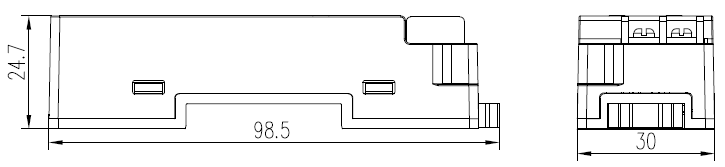

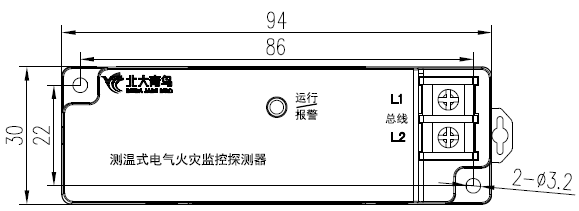

外形结构及安装尺寸图
接线说明
探测器与电气火灾监控设备互连，连接方式如下图所示，将监控设备的总线接口L+、L-任意连接在JBF6119型电气火灾监控探测器的总线信号接口L1、L2上。
安装注意事项
回路总线应选用ZR-RVS-2×1.5mm²，两总线安装布线时，注意与强电线路分开布线。
回路总线采用屏蔽双绞线时，屏蔽双绞线的屏蔽层应良好接地，否则屏蔽层不起作用。
温度传感器与线缆必须处于良好的绝缘状态。
