一体式门磁开关 青鸟JBF6132-D JBF6132-DS
内置微处理器；
通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达1500m；
施工中建议使用双绞线，导线截面积不小于1.5mm²；
回路信号处理电路与输入检测信号处理电路实现电气隔离，稳定性高，抗干扰能力强；
本品易于客户施工、维护，只需参照安装要求将产品安装于门框和门面上，线路检查完成后即可进行开通调试；
具备状态监测和故障检测功能；
技术参数列表
内容 | 技术参数 |
回路总线 | 调制型，二总线，无极性 |
工作电流 | <0.1mA |
编码方式 | 电子编码器编码 |
编码范围 | 1-252 |
指示灯 | 监视：“状态”灯红色闪亮。 故障：“状态”灯红色连续闪亮两次。 |
外形尺寸 | JBF6132-D 200mm × 30mm× 20.5mm（长×宽×高） JBF6132-DS 120mm × 30mm× 20.5mm（长×宽×高） JBF6132-DM 80mm × 20mm× 14.5mm（长×宽×高） |

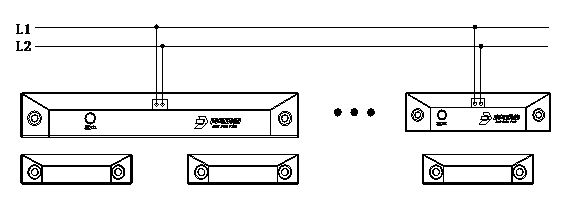

接线说明
L1、L2连接回路总线，无极性。
应用说明
一体式门磁开关相当于输入接口JBF6131-D和分体式门磁开关的结合，JBF6132-DS和JBF6132-D两种接口均可直接接入防火门监控器的回路线使用，不需要再搭配额外的模块即可完成对常闭门的监视，均只占用一个回路地址点。JBF6132-DS适用于常闭单门；JBF6132-D适用于常闭双门，可以同时监控双门的左右两扇门，任何一扇门未关闭到位都会报门异常。
