输入/输出接口模块 青鸟JBF6142-D
功能特点
内置微处理器；
工作时需要DC24V电源；
采用无极性二总线技术，最大通讯距离可达1500m；
模块输入、输出线路间采用电气隔离设计，避免因为错误接线导致对系统的损坏；
电子编码方式，可通过专用电子编码器编址；
输入、输出端线路具备故障检测功能。
技术参数列表
内容 | 技术参数 |
回路总线 | 调制型，二总线，无极性 |
监视电流 | <0.1mA |
输出容量 | DC24V/300mA |
编码方式 | 电子编码器编码 |
编码范围 | 1-252 |
输入指示灯 | 监视状态：“输入动作”灯红色闪亮。 动作状态：“输入动作”灯红色闪亮高亮。 故障状态：“输入动作”灯红色连续闪亮两次。 |
输出指示灯 | 监视状态：“输出动作”灯红色闪亮。 动作状态：“输出动作”灯不亮。 |
外形尺寸 | （长 ×宽×高）85mm × 85mm× 41mm |

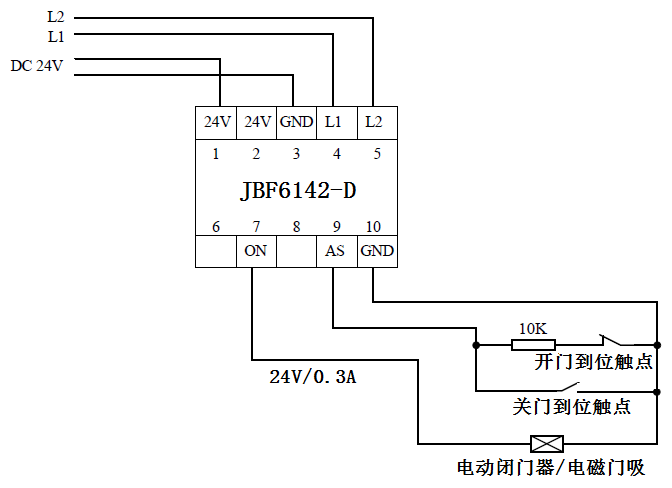

接线说明
L1（端子4）、L2（端子5）连接回路总线，无极性；
24V(端子1)、GND(端子3)连接24V直流电源，有极性；
AS（端子9）、GND（端子10）连接电动闭门器上的关门到位信号（无源触点）；
端子AS和GND连接的被监视设备动合端须并联10KΩ电阻，以实现对输入线路的检测功能；
ON(端子7)、GND（端子10）连接电动闭门器。接口模块正常状态下ON端（7）持续输出24V，确保防火门正常开启。接口模块被启动后，ON端停止输出24V，电动闭门器在机械力的作用下关闭；
应用说明
该模块与安装在常开防火门附近，与防火门上的电动闭门器（电动定位）、 电动门吸进行连接，用以在火灾发生时通过操作防火门监控器对防火门进行远程关闭，并接收防火门是否关闭正常的信号。
