JBF6187-A3型电压/电流信号传感器 青鸟JBF6187-A3
功能特点
传感器采用电子编码方式进行编码，编址范围1～252；
传感器和监控器之间采用无极性两总线连接方式，同时实现传感器供电及信息传输功能；
传感器设有两个指示灯，绿灯闪烁表示为正常工作状态，黄灯常亮表示为故障状态；
传感器具有对两路三相四线制消防电源的电压值和电流值的实时监控功能，可在100秒内报出消防电源的供电中断、过压、欠压、缺相、错相、过载等故障；
传感器能将所监测的电压信号和电流信号传送到消防设备电源状态监控器；
具有CT变比功能，用于监测超过5A的电流（通过监控器菜单进行设置）。
技术参数列表
型 号 | JBF6187-A3 |
规 格 | 双路 |
检测对象 | 三相四线电源的电压值、电流值 |
额定工作电压 | DC 24V （回路总线提供） |
额定工作电流 | 5mA |
电压测量范围 | AC 220V |
电流测量范围 | AC 0.5A～5A |
电压分辨率 | 1V |
电流分辨率 | 0.01A |
过压百分比 | 0%～20% |
欠压百分比 | 0%～20% |
过载百分比 | 0%～20% |
通讯方式 | 无极性两总线 |
传输距离 | ≤1500m |
工作环境 | 温度：0℃～+40℃； 相对湿度：10%～93％（非凝露） |
外形尺寸 | 132mm×100mm×58mm（L×W×H） |
安装方式 | 35mm标准导轨 |
安装与布线
使用编码器对传感器进行编码；
将传感器安装在消防电源配电箱内的35mm标准导轨上；
将无极性要求的回路总线接入到传感器的L1/L2端子；
将被监视的消防电源主电电压按照要求依次接入到传感器的U1A，U1B，U1C和U1N端子；将被监视的消防电源备电电压按照要求依次接入到传感器的U2A，U2B，U2C和U2N端子；三相四制消防电源的A相电流输入接入I11和I12，B相电流输入接入I21和I22，C相电流输入接入I31和I32；
回路总线应选用线径不小于1.5mm2的双绞软线（RVS-2×1.5mm2）；
传感器与电源输出端间应选用线径不小于1.5 mm2的线（BV 4x1.5mm2）；对于交流电流线线径要求最小不小于1.5mm2（BV 2x1.5mm2）；

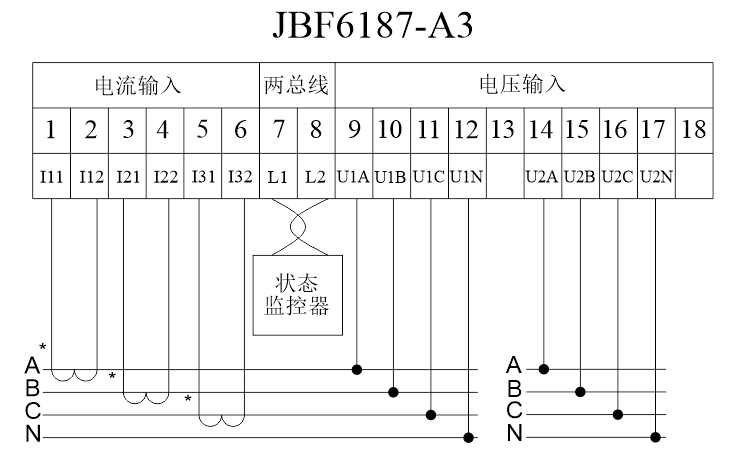

JBF6187-V3 接线示意图
传感器正常显示状态

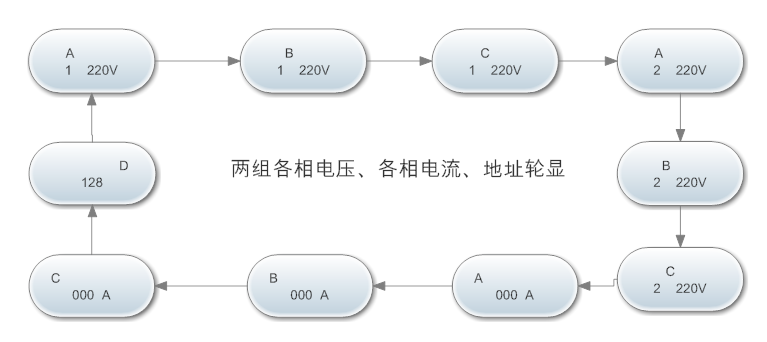

当传感器线路连接正常、监测电压正常情况下，传感器液晶屏将轮显目前每一路的监测电压值、电流值及本传感器在回路中所占地址，如下图：
注意：当电压/电流信号传感器“电压检测输入端”供电中断（或空载）情况下，传感器黄色故障灯点亮，液晶屏不亮，监控器将显示该地址的传感器“供电中断故障”。
