青鸟JBF6182型电压信号传感器
功能特点
传感器采用电子编码器进行编码，编址范围1～252。
传感器和监控器之间采用无极性两总线连接方式，同时实现传感器供电及信息传输功能。
传感器设有两个指示灯，绿灯闪烁表示为正常工作状态，黄灯常亮表示为故障状态。
传感器具有对直流消防电源的输出电压值实时监测，并可在100秒内报出消防电源的各种故障信息。如供电中断，过压，欠压等。
传感器能将所监测的电压信号实时传送到消防设备电源状态监控器进行显示。
技术参数列表
型 号 | JBF6182 |
规 格 | 单路 |
监测对象 | 直流电压值 |
额定工作电压 | DC 24V （回路总线供电） |
额定工作电流 | 5mA |
电压测量范围 | DC 12V～36V |
电压分辨率 | 0.1V |
过压百分比 | 0%～20%； |
欠压百分比 | 0%～20%； |
通讯方式 | 无极性两总线 |
传输距离 | ≤1000m |
工作环境 | 温度：0℃～+40℃； 相对湿度：10%～93％（非凝露） |
外形尺寸 | 70mm×89.5mm×58mm（L×W×H） |
安装方式 | 35mm标准导轨 |

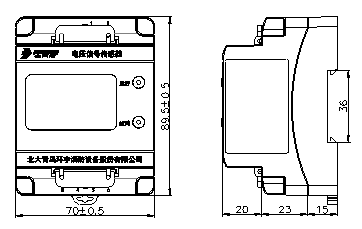

JBF6182结构尺寸图
安装与布线
使用编码器对传感器进行编码；
将传感器安装在消防电源配电箱内的35mm标准导轨上；
将无极性要求的回路总线接入到传感器的L1/L2端子；
将被监测的直流消防电源的输出线按照极性要求接入到传感器的U+/U-端子；
回路总线应选用线径不小于1.5mm²的双绞软线（RVS-2×1.5mm²）；
传感器与电源输出端间应选用线径不小于1.5mm²的铜制导线（BV-2×1.5mm²）；
JBF6182 接线示意图
传感器正常显示状态

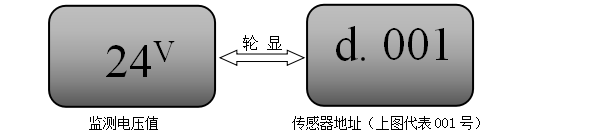

当传感器线路连接正常、监测电压正常情况下，传感器液晶屏将轮显目前监测电压值及本传感器在回路中所占地址，如下图：
注意：当电压信号传感器“电压检测输入端”供电中断（或空载）情况下，传感器黄色故障灯点亮，液晶屏不亮，监控器将显示该地址的传感器“供电中断故障”。
