点型家用感温火灾探测器(A2R)青鸟JBF4112
功能特点
内置微处理器，采用SMT表面贴装工艺。
探测器对自身采集到的数据进行存储和判断，具有自诊断功能。
抗干扰能力强，抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线（光源）干扰。
抗湿热能力强，有防水处理，可适应不同气候环境的要求。
探测器为A2R类，具备定温与差温报警功能。
采用玻璃封装温敏电阻，对温度响应速度快。
可实时输出温度值功能，通过控制器查看现场的温度变化曲线。
具有声报警功能，在终端电压VDC≥22V条件下，支持同时报警数量≤32只。
两线制，信号线无极性。功耗低，通讯距离1500m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供 |
线制 | 两线制，信号线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ＜0.25mA（24V） |
报警电流 | ＜6mA（24V） |
声压级 | 初始声压小于45dB，逐渐增大至58dB |
确认灯 | 监视状态瞬时微亮，报警红色常亮 |
外形尺寸 | Φ100mm×41mm |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
保护面积 | 20-30m2 |
通讯距离 | 1000m |
执行标准 | GB4716-2005《点型感温火灾探测器》 GB22370-2008《家用火灾安全系统》 |
结构特征、安装与布线
用2只M4的螺钉将探测器底座JBF-VB4301B紧固在预埋盒上。
使用专用电子编码器对其设定地址码（1-200）。
端子L1、L2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。
将探测器嵌入底座，按顺时针方向拧紧即可。
外形结构图

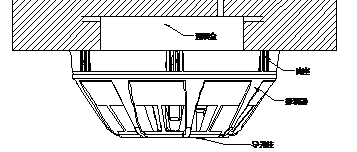

安装示意图
配接底座
探测器配接JBF-VB4301B型底座。

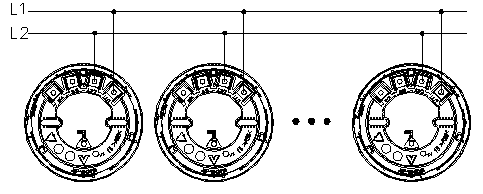

接线示意图
安装注意事项
安装时宜戴手套操作，以保持探测器外壳清洁。
建议检测验收前加防尘罩保护，但系统正式运行前务必去掉防尘罩。
定期进行加温试验，建议每半年一次。
