输入模块 青鸟JBF4133
功能特点
内置微处理器，采用SMT表面贴装工艺。
回路信号处理电路与输入检测信号处理电路实现电气隔离，抗干扰能力强。
具备状态监测和故障检测功能。
插拔式结构，易于施工、维护方便。
两线制，信号线无极性。功耗低，通讯距离1000m。
技术参数列表
内容 | 技术参数 |
工作电压 | DC18V-27V，调制型，控制器提供 |
线制 | 两线制，信号线无极性 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
监视电流 | ≤0.25mA（24V） |
报警电流 | ≤1mA（24V） |
确认灯 | 监视状态时指示灯绿色闪亮，动作状态时指示灯红色常亮，故障状态时指示灯黄色常亮 |
外形尺寸 | 90mm长×86mm宽×26.5mm厚（不含明装底座） |
编址方式 | 使用专用电子编码器 |
编址范围 | 1-200 |
通讯距离 | 1000m |
执行标准 | GB16806-2006《消防联动控制系统》 |
结构特征、安装与布线
支持明装与暗装两种安装方式。
使用专用电子编码器对其设定地址码（1-16）。
端子1、2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm2双绞线。
按钮主体应在布线检查后、调试之前安装，防止因不恰当安装作业造成损失。
外形结构及安装尺寸图

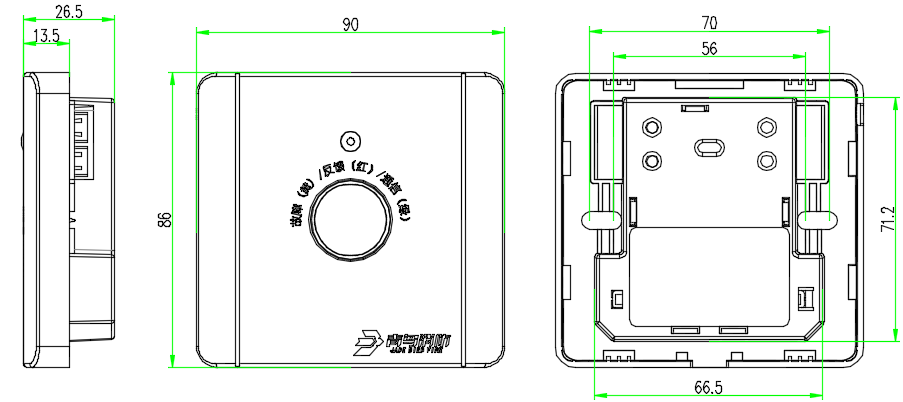

a.含明装底座。

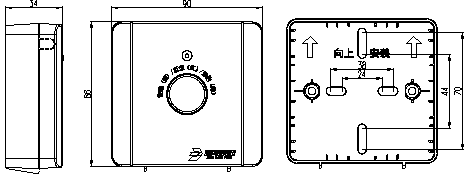

b.不含明装底座。
端子示意图
说明
端子1、2分别接信号线L1和L2，无极性。
端子AS+、AS-接应答。
注意事项
暗装方式：产品接线后放入预埋盒内，用包装内的安装螺钉与预埋盒连接。预埋盒外轮廓最小尺寸为83mm×83mm，小于该尺寸的预埋盒不支持暗装方式。
明装方式：需额外配接明装底座使用，安装时先将明装底座敲漏孔敲掉，将导线穿过敲漏孔，明装底座与墙体固定后进行产品接线，最后将产品底座与明装底座连接。

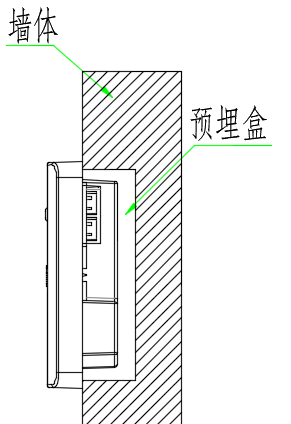

暗装方式
明装方式
