防爆点型感温火灾探测器(A2R、本安型)青鸟JBF4111-Ex

分类: 发布时间:2020-02-20 10:02:36 198次浏览

防爆点型感温火灾探测器(A2R、本安型)青鸟JBF4111-Ex

功能特点

内置微处理器,采用SMT表面贴装工艺。

探测器对自身采集到的数据进行存储和判断,具有自诊断功能。

抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。

抗湿热能力强,有防水处理,可适应不同气候环境的要求。

探测器为A2R类,具备定温与差温报警功能。

采用玻璃封装温敏电阻,对温度响应速度快。

可实时输出温度值功能,通过控制器查看现场的温度变化曲线。

防爆类型为本质安全型,适用于工业与民用建筑中存在易燃易爆气体的危险场所(1区、2区)。

使用时必须配接安全栅,每只安全栅后所带防爆型感温探测器≤10只,每个报警回路使用安全栅的数量不得超过6只。

探测器两线制,信号线无极性,功耗低,通讯距离1500m。配接的安全栅两线制,信号线有极性。


技术参数列表


内容

技术参数

工作电压

DC18V-27V,调制型,控制器提供(须由安全栅供电)

线制

两线制,信号线无极性

工作温度

-10~+50

贮存温度

-20~+55

相对湿度

95%40±2℃)

监视电流

0.3mA24V

报警电流

1mA24V

确认灯

监视状态瞬时微亮,报警红色常亮

外形尺寸

Φ100mm×41mm

编址方式

使用专用电子编码器

编址范围

1-200

保护面积

20-30m2

通讯距离

1500m

防爆标志

Ex ib IIC T6 Gb

本安防爆参数

Ui28VDCIi93mAPi0.65WCi=0uFLi=0mH

执行标准

GB4716-2005点型感温火灾探测器》

GB3836.1-2010《爆炸性气体环境用电气设备第1部分:设备通用要求》

GB3836.4-2010《爆炸性气体环境用电气设备第4部分:本质安全型“i”保护的设备》标准

结构特征、安装与布线

安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的有关规定进行。

使用专用电子编码器对其设定地址码(1-200)。

安全栅应安装在非防爆区域,安全栅端子1、2分别接信号线L1、L2,务必区分正负极性,不得接反,否则不能正常工作。安全栅端子3、4分别接探测器端子L1、L2。

信号线采用ZR-RVS-2×1.5mm2双绞线。

将探测器嵌入底座,按顺时针方向拧紧即可。

外形结构图

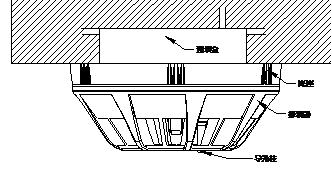

安装示意图


配接底座

探测器配接JBF-VB4301B型底座。

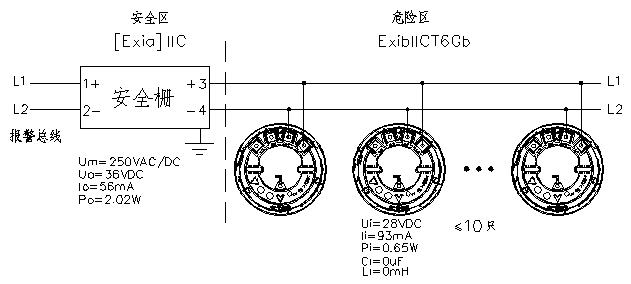

接线示意图


说明

本安系统参数匹配须遵循如下原则:

Uo≤Ui;Io≤Ii;Po≤Pi;Cc≤Co-Ci;Lc≤Lo-Li

其中,Cc、Lc:安全栅到探测器之间连接电缆(或导线)允许总的最大分布电容和电感;Uo:安全栅最高输出电压;Io:安全栅最大输出电流;Po:安全栅最大输出功率;Lo:安全栅允许最大外部电感;Co:安全栅允许最大外部电容;Ui:探测器最高输入电压;Ii:探测器最大输入电流;Pi:探测器最大输入功率;Li:探测器最大内部电感;Ci:探测器最大内部电容。

符号详细意义见GB3836.4-2010《爆炸性气体环境用电气设备第4部分:本质安全型“i”保护的设备》标准。

注意事项

若每个回路中有多只安全栅时,安全栅必须在输入端并接,禁止级联使用。

静电危险,清洁时须用拧干的湿布擦拭。

定期进行加温试验,建议每半年一次。
