点型复合式感烟感温火灾探测器北大青鸟JTF-GOM-JBF-4000

分类: 发布时间:2020-02-20 10:02:16 194次浏览

点型复合式感烟感温火灾探测器北大青鸟JTF-GOM-JBF-4000

功能特点

探测器为烟温复合式,烟报警与温报警为两个独立的系统,互不干扰,且只占用一个回路地址。

内置微处理器,采用SMT表面贴装工艺。

探测器对自身采集到的数据进行存储和判断,具有自诊断功能。

抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。

抗湿热能力强,有防水处理,可适应不同气候环境的要求。

复合探测器的感烟部分:

a.污染自动补偿,根据自身的污染程度进行自动补偿,最大程度减少误报。

b.适用范围广,对不同材质燃烧后产生的白烟或黑烟均可响应。

复合探测器的感温部分:

a.探测器为A2R类,具备定温与差温报警功能。

b.采用玻璃封装温敏电阻,对温度响应速度快。

c.可实时输出温度值功能,通过控制器查看现场的温度变化曲线。

适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所;相对湿度大,可能发生无烟火灾的环境;可同时安装感烟探测器和感温探测器的场所。

两线制,信号线无极性。功耗低,通讯距离1500m。


技术参数列表


内容

技术参数

工作电压

DC18V-27V,调制型,控制器提供

线制

两线制,信号线无极性

工作温度

-10~+50

贮存温度

-20~+55

相对湿度

95%40±2℃)

监视电流

0.3mA24V

报警电流

0.8mA24V

确认灯

监视状态瞬时微亮,报警红色常亮

外形尺寸

Φ100mm×53mm

编址方式

使用专用电子编码器

编址范围

1-200

保护面积

20-30m2

通讯距离

1500m

执行标准

GB4715-2005《点型感烟火灾探测器》

GB4716-2005《点型感温火灾探测器》

结构特征、安装与布线


用2只M4的螺钉将探测器底座JBF-VB4301B紧固在预埋盒上。

使用专用电子编码器对其设定地址码(1-200)。

端子L1、L2分别接信号线L1和L2,无极性,信号线采用ZR-RVS-2×1.5mm2双绞线。

将探测器嵌入底座,按顺时针方向拧紧即可。

外形结构图

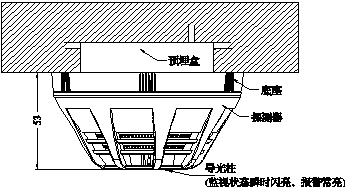

安装示意图


配接底座

探测器配接JBF-VB4301B型底座。

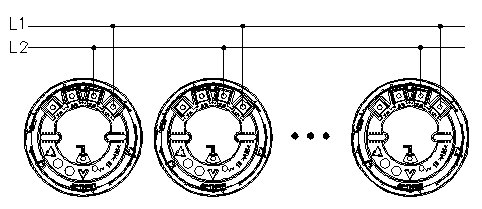

接线示意图


注意事项

安装时宜带手套操作,以保持探测器外壳清洁。

建议检测验收前加防尘罩保护,但系统正式运行前务必去掉防尘罩。

定期进行加烟、温试验,建议每半年一次。
