防爆点型感温火灾探测器(A2R、隔爆型)青鸟JTW-ZD-JBF4113-Ex

分类: 发布时间:2020-02-20 10:02:58 186次浏览

防爆点型感温火灾探测器(A2R、隔爆型)青鸟JTW-ZD-JBF4113-Ex

功能特点

内置微处理器,采用SMT表面贴装工艺。

探测器对自身采集到的数据进行存储和判断,具有自诊断功能。

抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。

抗湿热能力强,有防水处理,可适应不同气候环境的要求。

探测器为A2R类,具备定温与差温报警功能。

采用玻璃封装温敏电阻,温度响应速度快。

可实时输出温度值功能,通过控制器查看现场的温度变化曲线。

防爆类型为隔爆型,适用于石油、化工等具有防爆要求的危险场所(1区、2区)。

两线制,信号线无极性。功耗低,通讯距离1500m。


技术参数列表



内容

技术参数

工作电压

DC18V-27V,调制型,控制器提供

线制

两线制,信号线无极性

工作温度

-10~+50

贮存温度

-20~+55

相对湿度

95%40±2℃)

监视电流

0.3mA24V

报警电流

1mA24V

确认灯

监视状态瞬时微亮,报警红色常亮

外形尺寸

115mm宽×155mm高×97 mm

编址方式

使用专用电子编码器

编址范围

1-200

保护面积

20-30m2

通讯距离

1500m

防爆标志

Ex d ib IIB T6

防护等级

IP66

执行标准

GB4716-2005《点型感温火灾探测器》

GB3836.1-2010《爆炸性气体环境用电气设备第1部分:设备通用要求》

GB3836.2-2010《爆炸性气体环境用电气设备第2部分:隔爆型“d”》

GB3836.4-2010《爆炸性气体环境用电气设备第4部分:本质安全型“i”保护的设备》标准

结构特征、安装与布线

安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的有关规定进行。

安装时需满足相关验收技术规范GB50257-1996《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的要求。

安装时需根据现场情况配接具有防爆合格证的连接件配(电缆引入装置、防爆挠性软管、防爆接线盒、封堵件等)。

使用专用电子编码器对其设定地址码(1-200)。

端子L1、L2分别接信号线L1和L2,无极性,信号线采用ZR-RVS-2×1.5mm2双绞线。

将探测器嵌入底座,按顺时针方向拧紧即可。

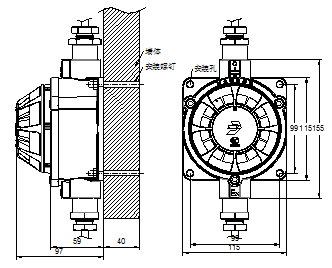

外形结构图

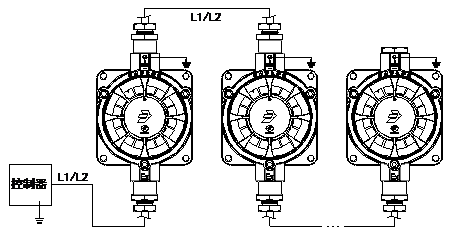

接线示意图


注意事项

静电危险,清洁时须用拧干的湿布擦拭。

不允许随意更换影响防爆性能的元器件或结构。

定期进行加烟试验,建议每半年一次。
