气体灭火控制器/火灾报警控制器（联动型）青鸟JB-QB-JBF5014
功能特点
采用高分辨率7英寸真彩液晶屏，中英文界面切换，菜单显示直观，良好的人机界面。
具备在线和离线联动编程功能，同时支持U盘数据下载，调试方便。
直接与JBF-11SF、51系列控制器进行联网，无需增加联网硬件。
具备检修开关，保障系统维护时的可靠性、安全性。
具有很强的配套能力，可以配接消防控制室图形显示装置、火灾显示盘、消防联动控制器等多种设备。
壁挂式安装，具备2条总线回路、2条气体灭火回路、6路专线控制。
技术参数列表
内容 | 技术参数 |
供电主电 | AC220V+10%~15%，50Hz±1% |
备电 | DC24V，两组12V/7Ah |
系统容量 | 2条总线回路，单回路200点；2条气体灭火回路，单回路80点；6路专线控制 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
输出电流 | 单路喷洒输出最大电流2A |
监视状态整机功耗 | ≤100W |
外形尺寸 | 540mm高×410mm宽×125mm厚 |
执行标准 | GB4717-2005《火灾报警控制器》 GB16806-2006《消防联动控制系统》 |
结构特征、安装
壁挂式安装。

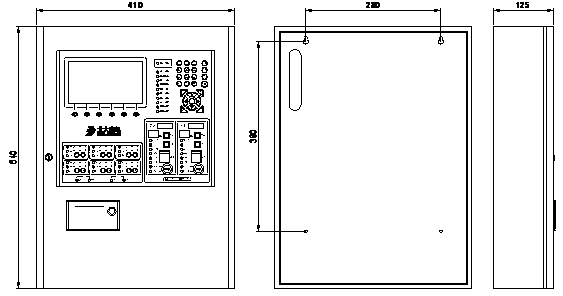

外形结构及安装尺寸图
端子示意图
说明
接线端子 | 接线说明 |
24V、G | 联动电源输出端子，有极性，用于给现场设备供电 |
FIRE/ FAULT | 火警/故障继电器输出端子，输出无源闭合信号 |
1SL+/1SL-~6SL+/6SL- | 6路专线控制对外输出端子，有极性，用于对消防泵、风机等大型专线联动消防设备的启、停控制 |
L1+/L1-~ L2+/L2- | 2条气体灭火回路，单回路容量80点，用于配接声光警报器、输入模块、输入/输出模块、紧急启停按钮、手自动转换盒等气体灭火设备 |
L3+/L3-~ L4+/L4- | 2条总线回路，单回路200点，用于配接现场探测器、手动报警按钮、消火栓按钮、输入模块、输入/输出模块等现场编址型设备 |
IN1+、IN1- | 输入端子1，外接无源输入信号，用于报火警，需配接10KΩ，1/4W终端电阻 |
IN2+、IN2- | 输入端子2，外接无源输入信号，用于报火警，需配接10KΩ，1/4W终端电阻 |
1FB+/1FB-~2FB+/2FB- | 喷洒反馈端子，需配接10KΩ，1/4W终端电阻 |
1C+/1C-~2C+/2C- | 喷洒启动端子，用于连接气体灭火启动装置，装置包含电磁阀式和电爆管式 |

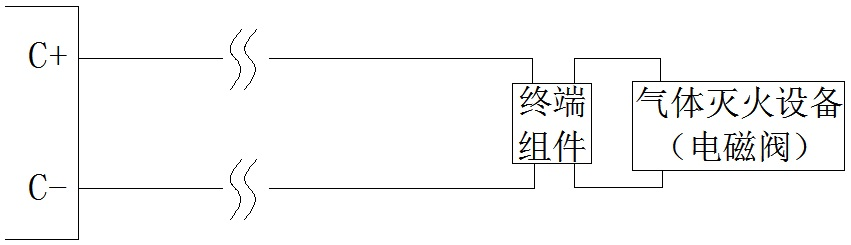

喷洒启动端子连接七氟丙烷等电磁阀式气体灭火装置示意图
说明
需在终端配接终端组件。
终端组件输入端：连接主机喷洒启动端子C+、C-。
终端组件输出端：连接继电器或其他控制端子。
每路气体灭火控制输出最大电流2A，当受控设备功耗较大时需增加现场联动电源及继电器。
喷洒启动端子连接气溶胶等电爆管式气体灭火装置时示意图
说明
需在终端配接JBF5183气溶胶灭火装置控制盒。
每只气溶胶灭火装置控制盒最多可连接2台气溶胶灭火装置。
输入端：端子5与6、端子7与8接喷洒启动端子C-、C+。
输出端：端子9与10、端子11与12连接气溶胶灭火装置。
