气体灭火控制器 青鸟JBF5015/5016
功能特点
采用高分辨率7英寸真彩液晶屏，中英文界面切换，菜单显示直观，良好的人机界面。
具备在线和离线联动编程功能，同时支持U盘数据下载，调试方便。
直接与JBF-11SF、51系列控制器进行联网，无需增加联网硬件。
具备检修开关，保障系统维护时的可靠性、安全性。
具有很强的配套能力，有多组无源信号输入端，方便配接不同火灾报警联动控制器。
壁挂式安装，具备4/2条气体灭火回路，完成4区/2区的气体灭火联动控制。
技术参数列表
内容 | 技术参数 |
供电主电 | AC220V+10%~15%，50Hz±1% |
备电 | DC24V，两组12V/4.5Ah |
系统容量 | JBF5015/ JBF5016，4/2条气体灭火回路，单回路80点 |
工作温度 | -10~+50℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%（40±2℃） |
输出电流 | 单路喷洒输出最大电流2A |
监视状态整机功耗 | ≤100W |
外形尺寸 | 540mm高×410mm宽×130mm厚 |
执行标准 | GB16806-2006《消防联动控制系统》 |
结构特征、安装与布线
壁挂式安装。

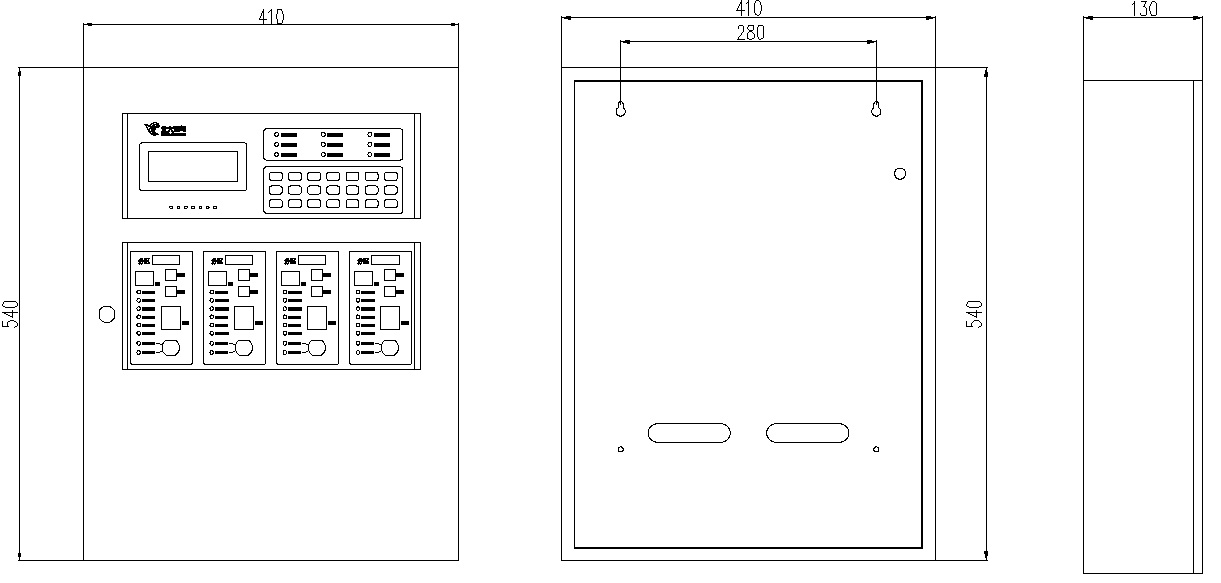

外形结构及安装尺寸图

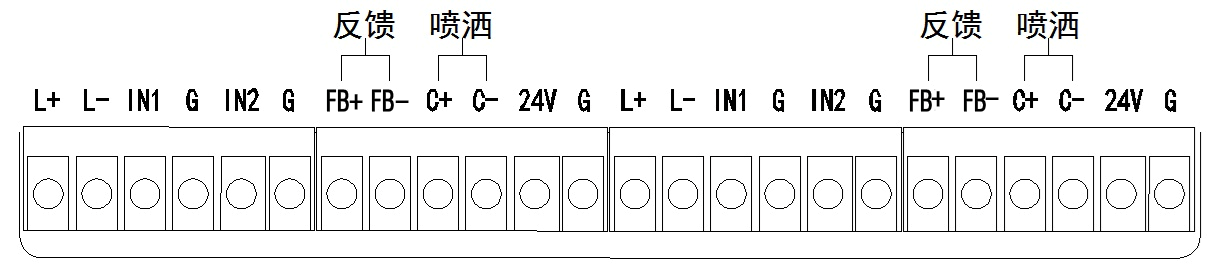

端子示意图
说明
接线端子 | 接线说明 |
L+、L- | 气体灭火回路，单回路容量80点，用于配接声光警报器、输入模块、输入/输出模块、紧急启停按钮、手自动转换盒等气体灭火设备 |
IN1、G | 输入端子1，外接无源输入信号，用于报火警，需配接10 KΩ，1/4W终端电阻 |
IN2、G | 输入端子2，外接无源输入信号，用于报火警，需配接10KΩ，1/4W终端电阻 |
FB+、FB- | 喷洒反馈端子，需配接10KΩ，1/4W终端电阻 |
C+、C- | 喷洒启动端子，用于连接气体灭火启动装置，装置包含电磁阀式和电爆管式 |
24V、G | 联动电源输出端子，有极性，最大输出电流4A，用于给现场设备供电 |

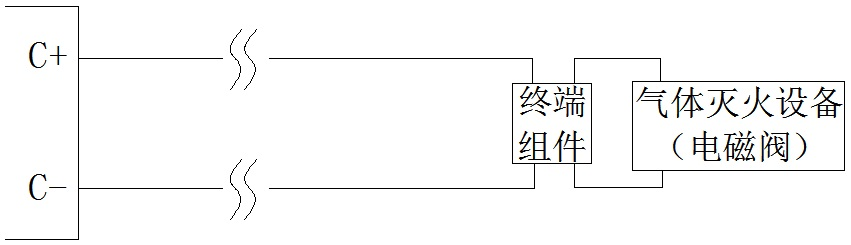

喷洒启动端子连接七氟丙烷等电磁阀式气体灭火装置示意图
说明
需在终端配接终端组件。
终端组件输入端：连接主机喷洒启动端子C+、C-。
终端组件输出端：连接继电器或其他控制端子。
每路气体灭火控制输出最大电流2A，当受控设备功耗较大时需增加现场联动电源及继电器。
喷洒启动端子连接气溶胶等电爆管式气体灭火装置时示意图
说明
需在终端配接JBF5183气溶胶灭火装置控制盒。
每只气溶胶灭火装置控制盒最多可连接2台气溶胶灭火装置。
输入端：端子5与6、端子7与8接喷洒启动端子C-、C+。
输出端：端子9与10、端子11与12连接气溶胶灭火装置。
