输入/输出双动作模块 青鸟JBF6146-D
功能特点
内置微处理器；
24V直流电源输入， 24V有源继电器输出；
通信采用二总线技术，无极性要求，在保证低功耗的同时使传输距离最远达 1500m；
施工中建议使用双绞线，导线截面积不小于1.5mm2；
回路信号处理电路与输入/输出检测信号处理电路实现电气隔离，接口稳定性高，抗干扰能力强；
电子编码方式，可通过专用电子编码器编址；
插拔式结构，易于施工、维护方便；
具备状态监测和多种故障检测功能。
技术参数列表
内容 | 技术参数 |
电源输入电压 | DC 16-30V |
回路总线 | 调制型，二总线，无极性 |
工作电流 | ＜0.1mA |
输出容量 | DC24V/300mA |
编码方式 | 电子编码器编码 |
编码范围 | 1-252 |
指示灯 | 监视：“运行”灯红色闪亮，“输出动作”灯红色常亮。 动作并应答：“运行”灯红色闪亮高亮，“输出动作”灯熄灭。 故障：“运行”灯红色连续闪亮两次。 |
外形尺寸 | （长 ×宽×高）120mm× 82mm× 43mm |

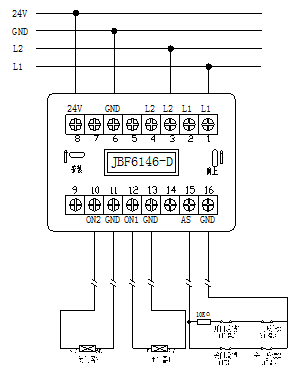

接线说明
L1（端子1、端子2）、L2（端子3、端子4）：接通回路总线，无极性；
2V(端子8)、GND(端子6)：接24V直流电源，有极性；
输入功能：AS（端子15）、GND（端子16）：接应答（无源触点）；
输出功能：ON2(端子10)、ON1(端子12)、GND（端子11、13）：接被控设备。接口启动前ON2(端子10)、ON1(端子12)持续输出24V，接口启动后，ON1端与GND端、ON2端与GND端不再输出24V；
应用说明
该接口功能和JBF6142-D相似，但专门针对双扇常开防火门设计，具备两路控制输出，可以同时控制双开门的两个电动闭门器，占用一个回路地址点。
