输入接口模块 青鸟JBF6131-D
功能特点
内置微处理器；
采用无极性二总线技术，最大通讯距离可达1500m；
回路总线应采用双绞线，导线截面积不小于1.5mm2；
电子编码方式，可通过专用电子编码器编址；
具备线路故障检测功能。
技术参数列表
内容 | 技术参数 |
回路总线 | 调制型，二总线，无极性 |
监视电流 | ≤0.25mA |
编码方式 | 电子编码器编码 |
编码范围 | 1-252 |
输入指示灯 | 监视状态：“输入动作”灯红色闪亮。 故障状态：“输入动作”灯红色连续闪亮两次。 反馈状态：“输入动作”灯红色闪亮高亮。 |
外形尺寸 | （长 ×宽×高）85mm × 85mm× 41mm |

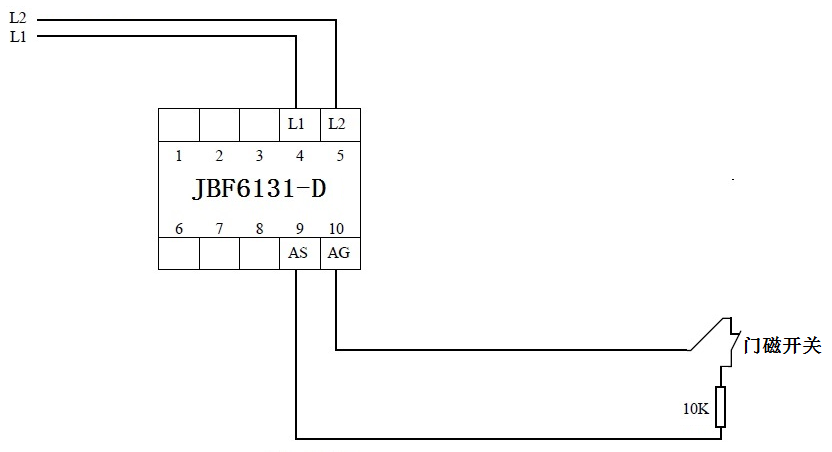

接线说明
L1（端子4）、L2（端子5）连接回路总线，无极性；
AS（端子9）、AG（端子10连接门磁开关（无源触点）；
连接在输入接口模块AS和AG端子上的门磁开关的动断端必须与10KΩ终端电阻串接使用；
应用说明
该输入接口模块主要用于对常闭防火门进行监视，接收门磁开关的动作信号，用以判断常闭防火门是否动作，并将信息上传给防火门监控器进行显示、报警。模块应安装在防火门的附近，每扇防火门配置一只JBF6131-D输入接口模块。
